9|备件和易损件
9.6 冷却区域，底部
A
1 2 35 4

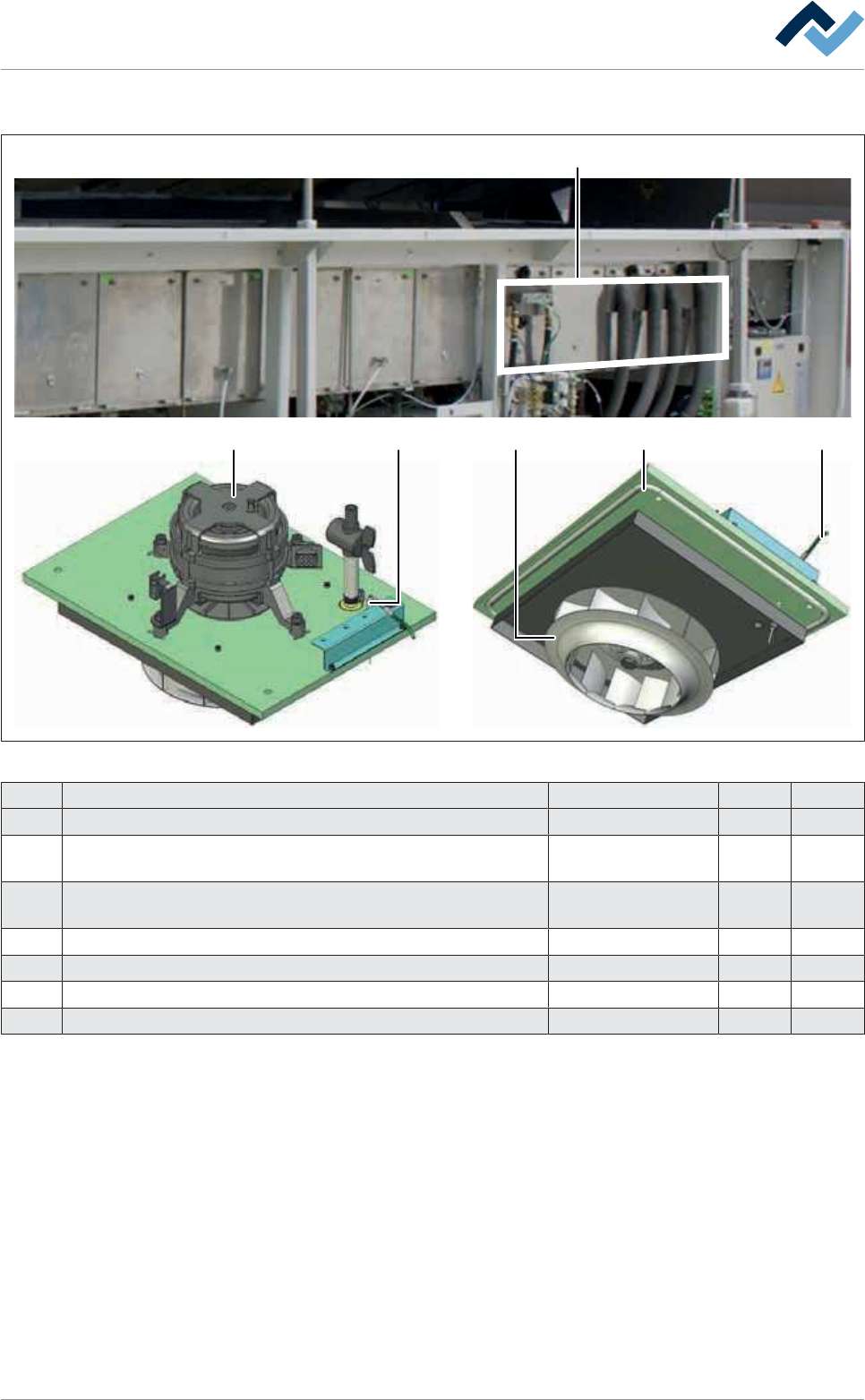

图214:
冷却区域，底部
位置 描述 项目编号 A B
A 区域的位置
1 Fan motor type L9, 2950 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT144B x
1 Fan motor type L9, 1450 rpm，请注意发动机铭牌上的规
定！
6HZL-MOT145 x
2 Fan wheel 6HZL-ZT17 x
3 Sealing, bulk stock 56366 x
4 Thermocouple 1x NiCr-Ni 140717 x
5 Sealing for thermocouple 6ABKA006x38 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 459/600
9|备件和易损件
21 3

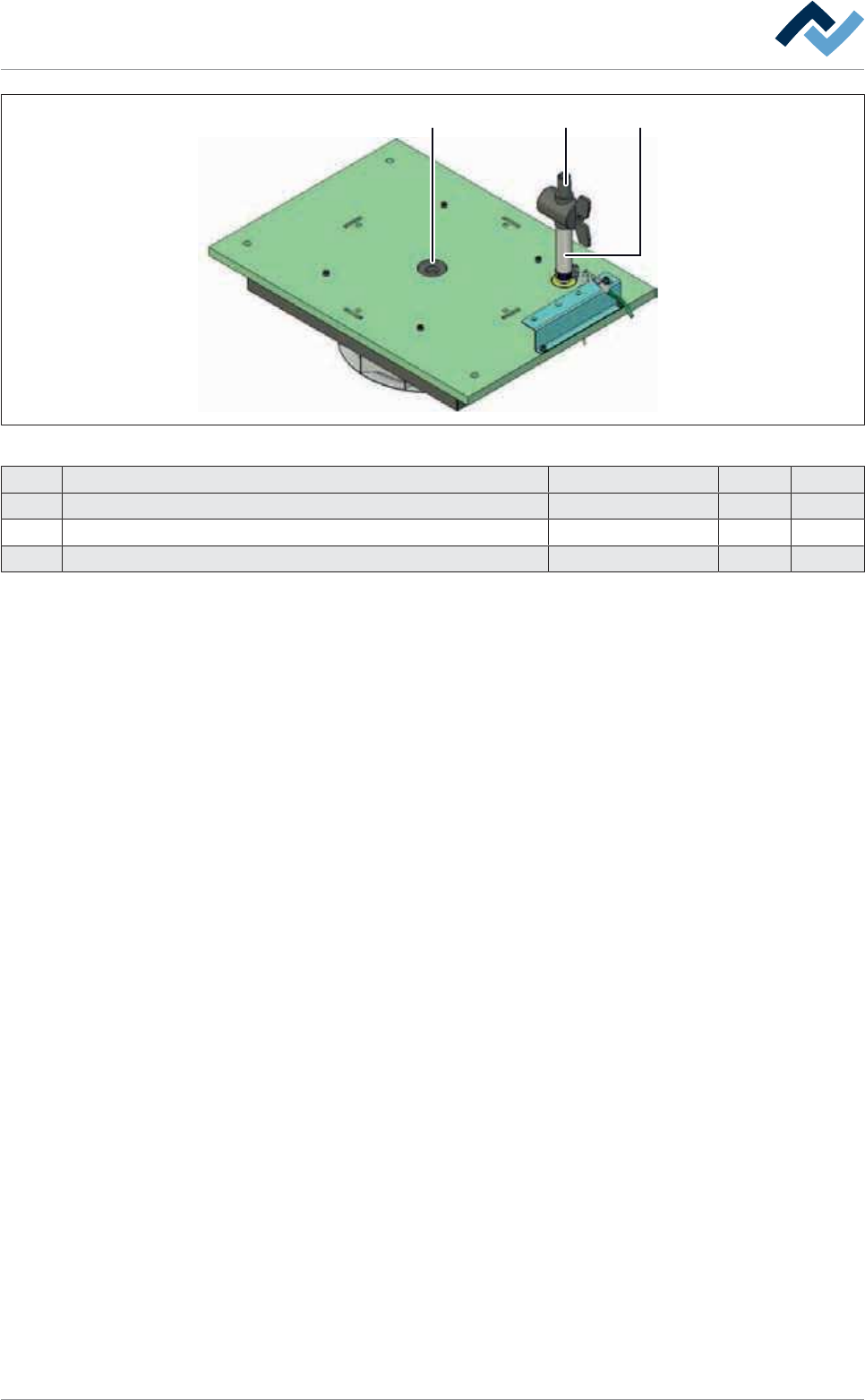

图215:
冷却区域，底部
位置 描述 项目编号 A B
1 Radial shaft sealing ring 6HTS17X35X7 x
2 Condensate outlet hose, bulk stock 6SSIL15x2.0 x
3 Ball cock, Condensate outlet, plastic 170875 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 460/600
9|备件和易损件
1 2

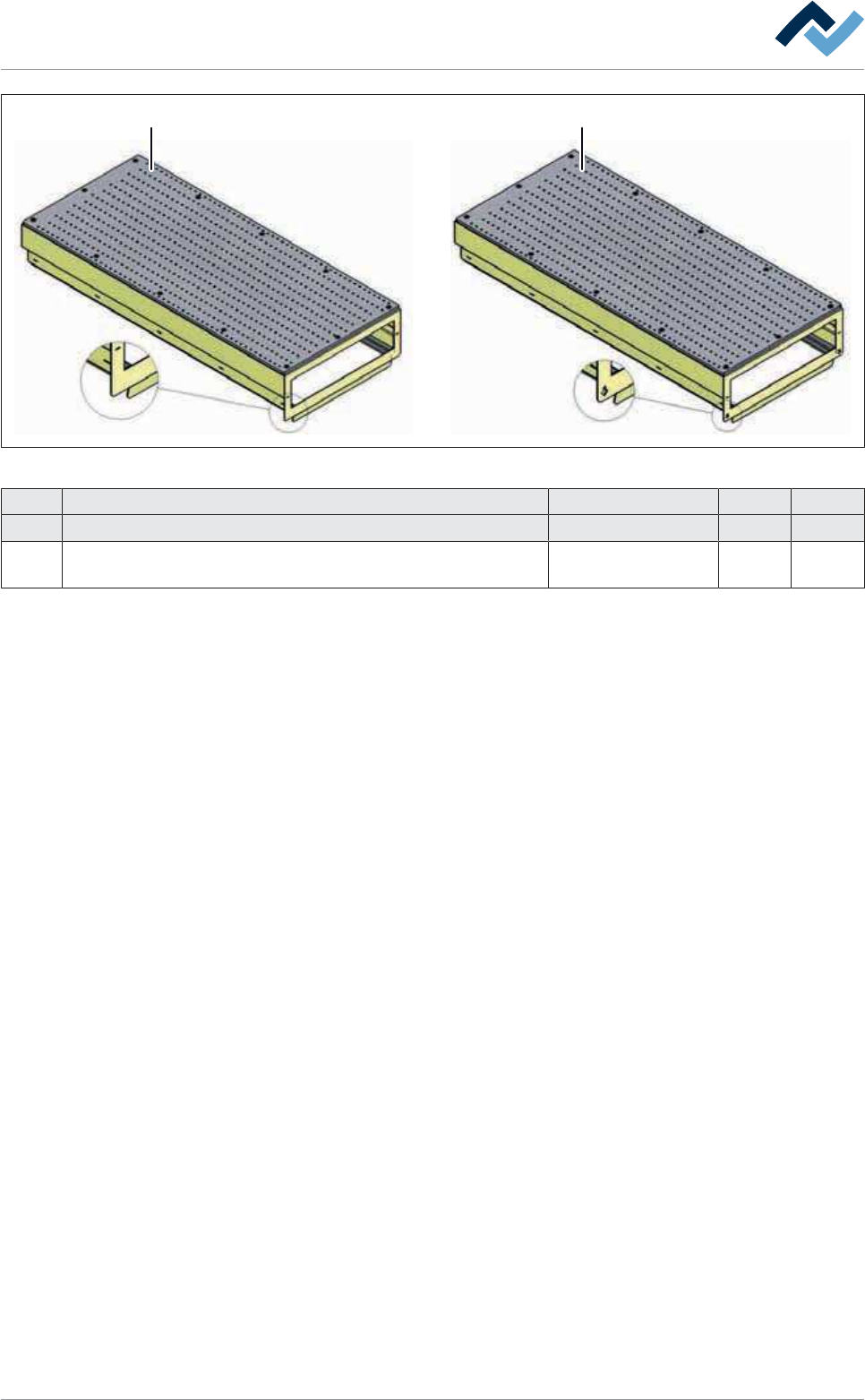

图216:
冷却区域，底部
位置 描述 项目编号 A B
1 Perforated plate with Heat exchanger 174847 x
2 Perforated plate with Heat exchanger wer, center
support with PARK option
235863 x
