9|备件和易损件 A B 1 图218: 热交换器的显著特点： 冷水连接头(A)，热水连接头(B) 位置 描述 项目编号 A B 1 Heat exchanger, cold water 146574 x Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|2017/10/25 463/600
9|备件和易损件
1 2

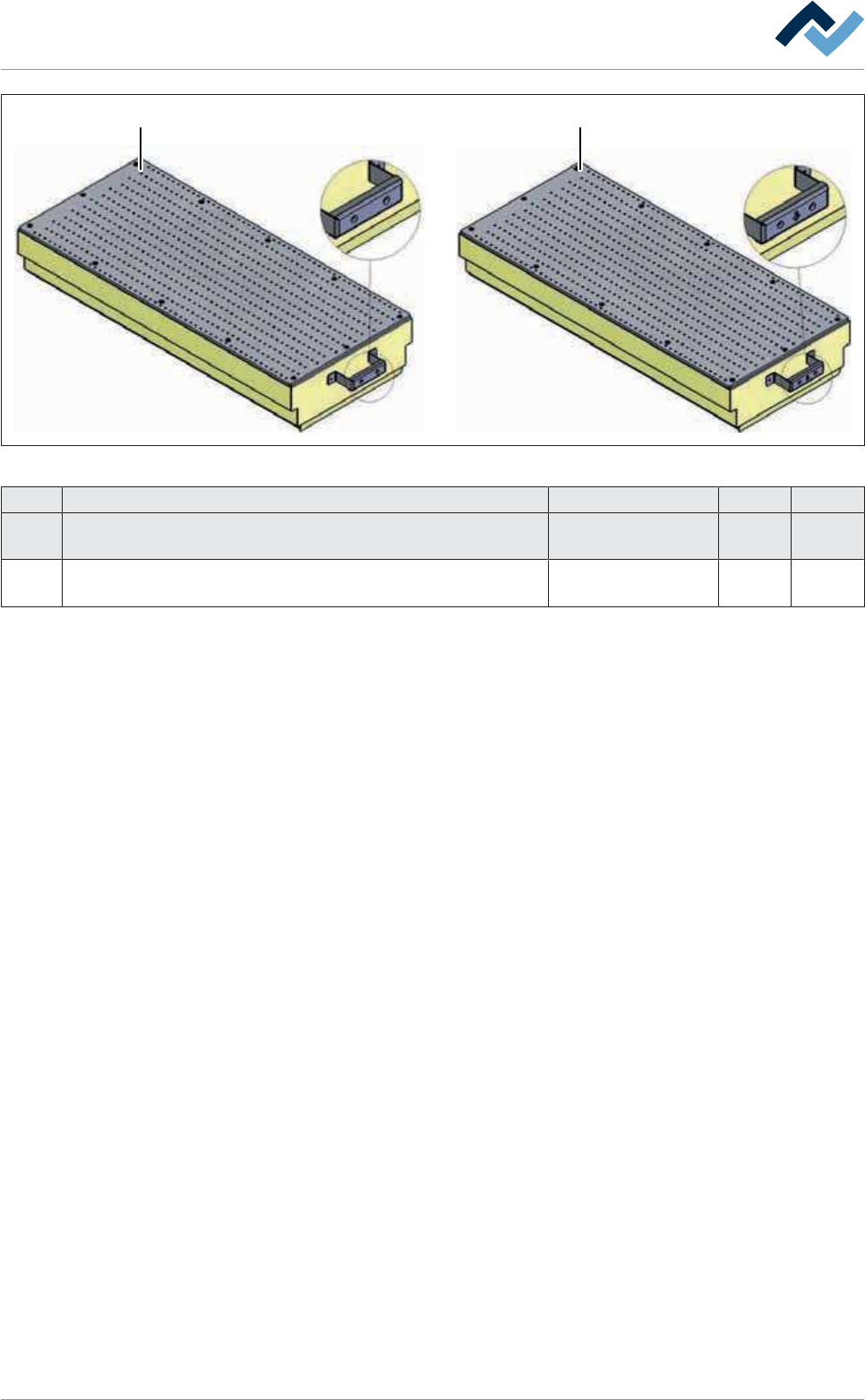

图217:
冷却区域，底部
位置 描述 项目编号 A B
1 Perforated plate without Heat exchanger drawer,
standard
174941 x
2 Perforated plate without Heat exchanger drawer,
center support with PARK option
235976 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 462/600
9|备件和易损件
A B
1

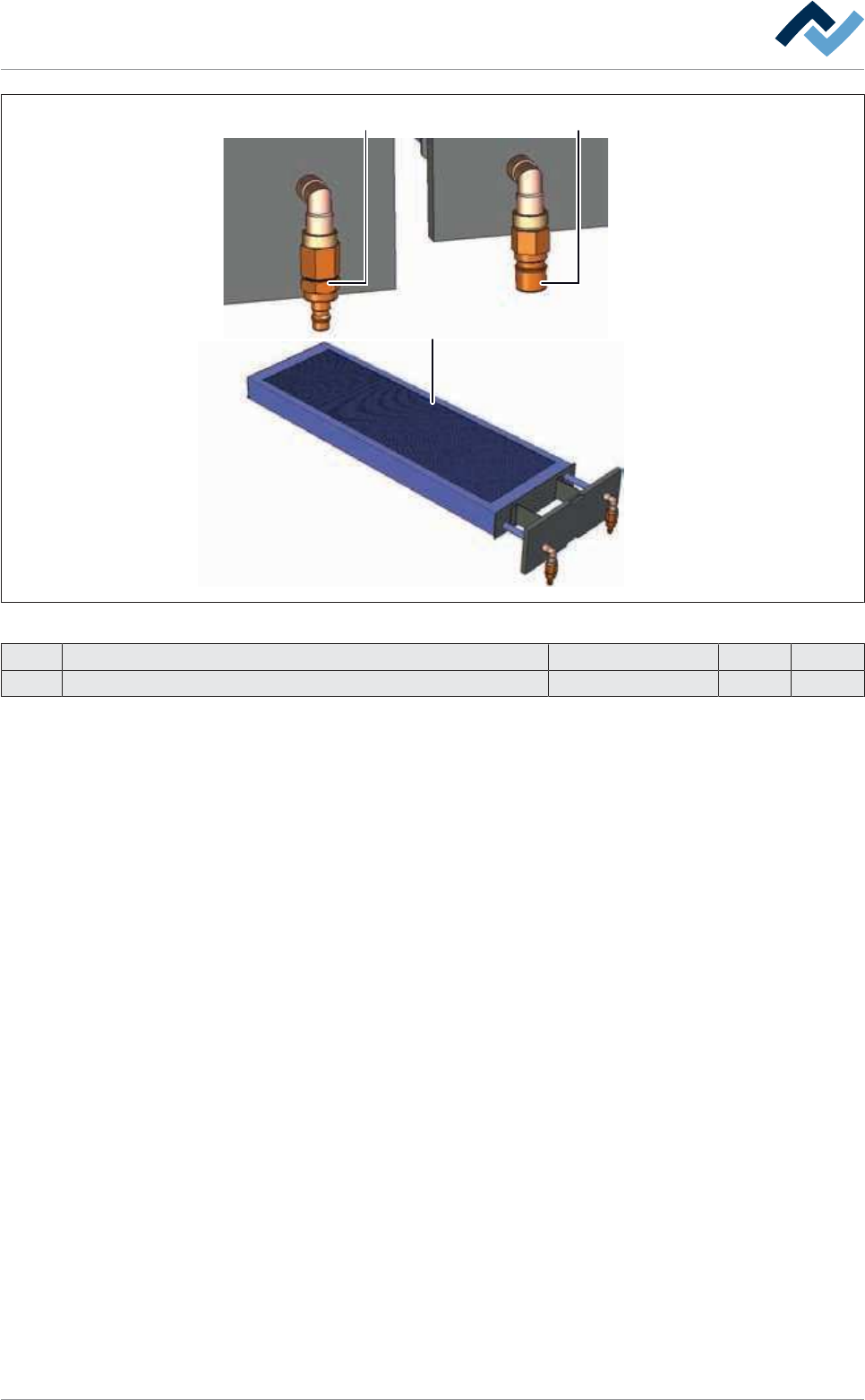

图218:
热交换器的显著特点： 冷水连接头(A)，热水连接头(B)
位置 描述 项目编号 A B
1 Heat exchanger, cold water 146574 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 463/600
9|备件和易损件
12 2
3
2
2

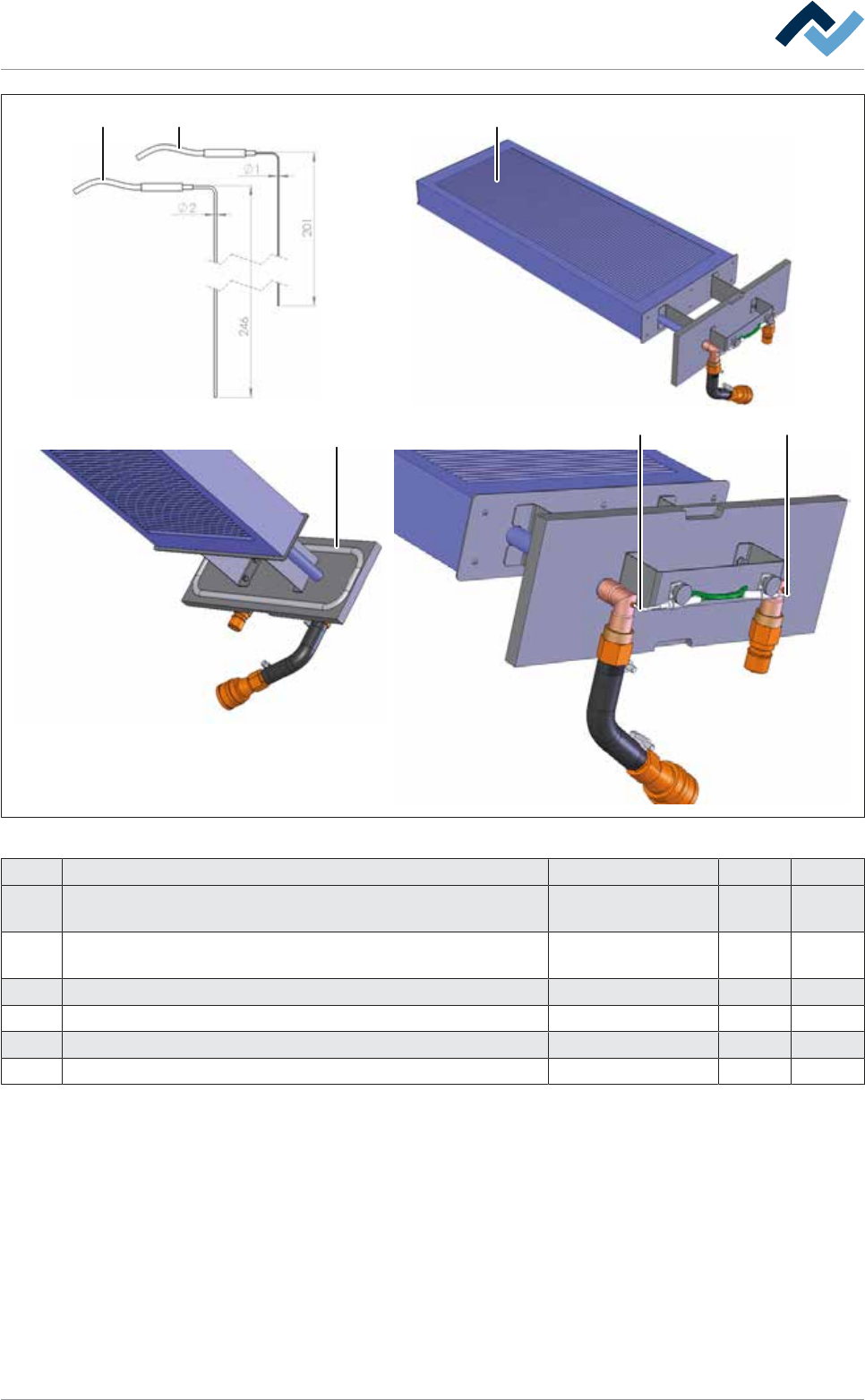

图219:
冷却区域，底部
位置 描述 项目编号 A B
1* Heat exchanger hot water with adaptor for
thermocouples Ø 2 mm
213439 x
1* Heat exchanger hot water with adaptor for
thermocouples Ø 1 mm
179288 x
2 Thermocouple for heat exchanger Ø 2 mm 207314 x
2 Thermocouple for heat exchanger Ø 1 mm 179286 x
3 Sealing, bulk stock 56366 x
* 当记录一个热交换器时应始终明确热电偶的长度和直径。 - - -
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 464/600
