9|备件和易损件 1 2 4 4 3 图220: 冷却区域，底部 位置 描述 项目编号 A B 1 Proportional valve 155850 x 2 Sealing, bulk stock 56366 x 3 Metal filter, aluminum 141627 x 4 Heat exchanger, hot water 182534 x Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|20…
9|备件和易损件
12 2
3
2
2
图219:
冷却区域，底部
位置 描述 项目编号 A B
1* Heat exchanger hot water with adaptor for
thermocouples Ø 2 mm
213439 x
1* Heat exchanger hot water with adaptor for
thermocouples Ø 1 mm
179288 x
2 Thermocouple for heat exchanger Ø 2 mm 207314 x
2 Thermocouple for heat exchanger Ø 1 mm 179286 x
3 Sealing, bulk stock 56366 x
* 当记录一个热交换器时应始终明确热电偶的长度和直径。 - - -
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 464/600
9|备件和易损件
1 2 4 4 3

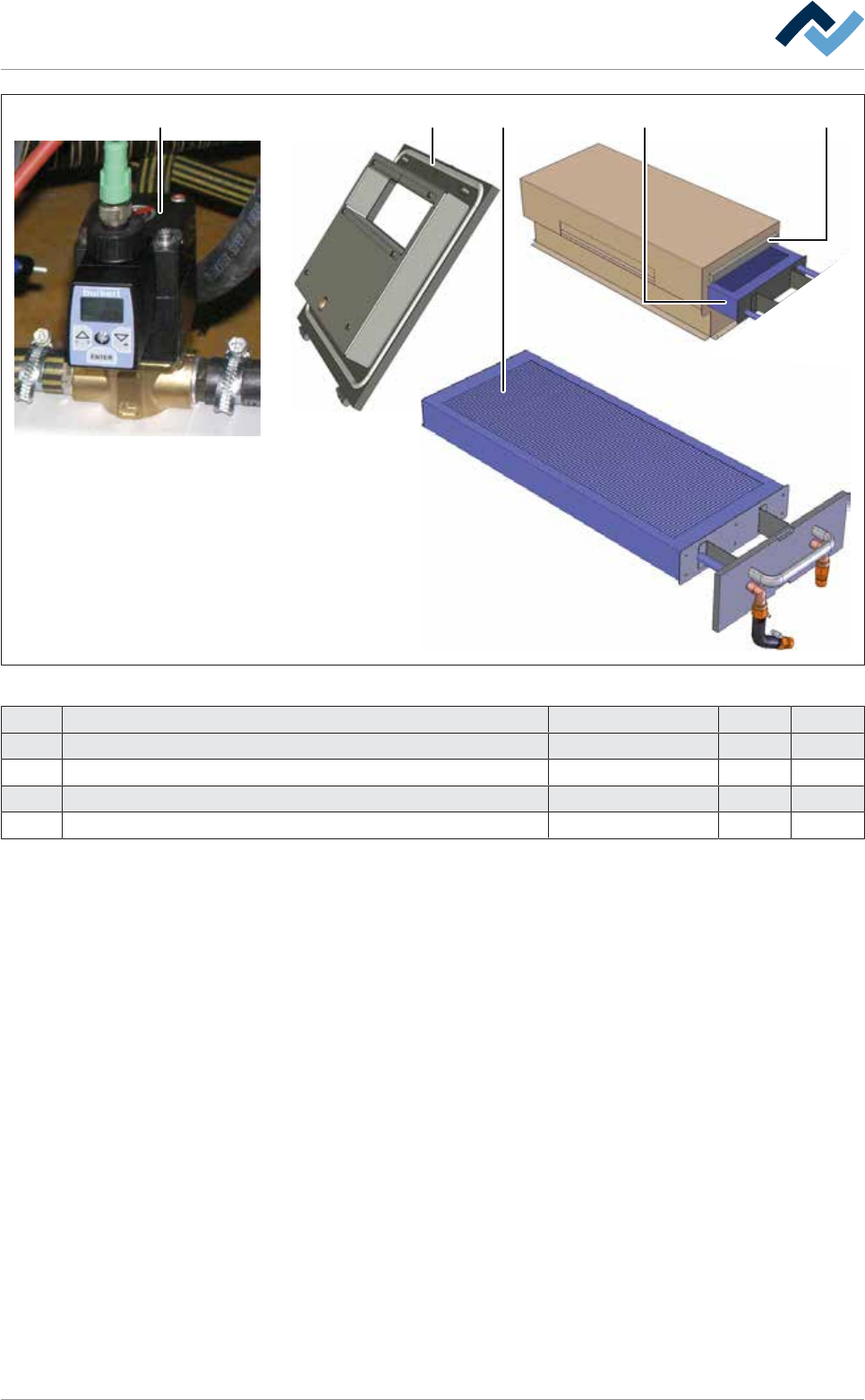

图220:
冷却区域，底部
位置 描述 项目编号 A B
1 Proportional valve 155850 x
2 Sealing, bulk stock 56366 x
3 Metal filter, aluminum 141627 x
4 Heat exchanger, hot water 182534 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 465/600
9|备件和易损件
9.7 气体净化处理
76 7
134 1 89
25
7
图221:
气体净化处理
位置 描述 项目编号 A B
1 Heat exchanger for process gas cleaning 162586 x
2 Metal filter, aluminum 141627 x
3 Hose Ø 6 mm x 1 mm, blue, for N2 charging, bulk stock 6BO230 x
4 5/3 directional valve 126671 x
5 Fixing belt for hinged maintenance cover 152997 x
6 Condensate outlet hose 14 mm x 2 mm bulk stock 6SSIL14x2.0 x
7 Ball cock, Condensate outlet, metal 143949 x
7 Ball cock, Condensate outlet, plastic 170875 x
8 Hose (Process gas) Ø 60 mm, bulk stock 133639 x
9 Hose clamp 59418 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 466/600
