9|备件和易损件 9.9 抽取系统 1 2 1 2 3 4 4 图224: 在机器进料口和出料口的抽取系统 位置 描述 项目编号 A B 1 Hose Ø150 mm, bulk stock 6SKL-NW150 x 2 Hose clamp Ø150 mm 6SK150 x 3 Differential pressure switch 6EBG00002 x 4 Metal filter, aluminum 141627 x E…
9|备件和易损件
9.8 在预加热区域的燃气净化处理
1 ,4 2 3

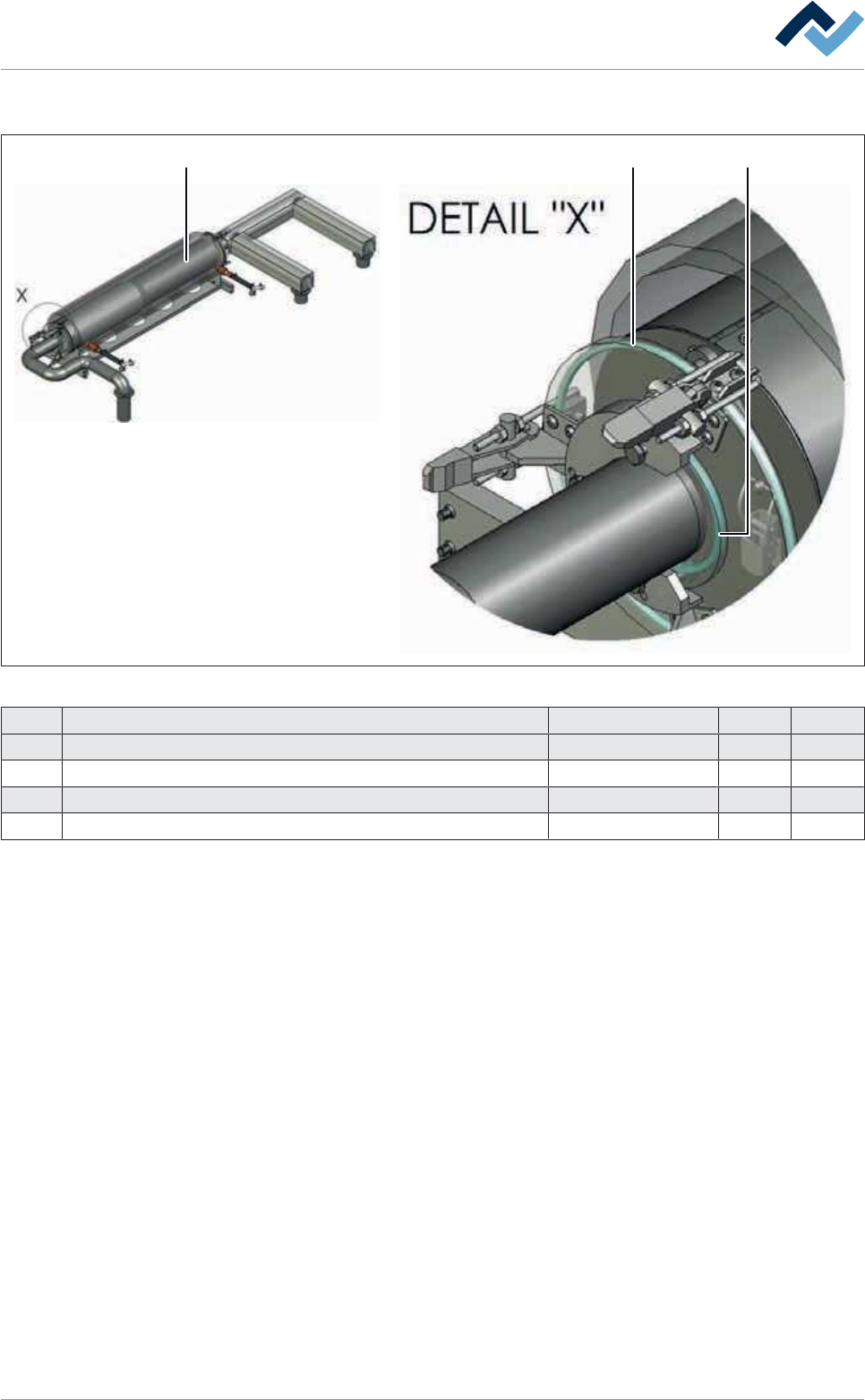

图223:
预热区域气体净化处理
位置 描述 项目编号 A B
1 Filter cartridge, filled with granulate 194909 x
2 O-Ring 4 x 160 mm 178891 x
3 O-Ring 5 x 70 mm 219593 x
4 Cleaning granulate, 4 kg, without filter cartridge 190124 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 468/600
9|备件和易损件
9.9 抽取系统
121 2 34 4

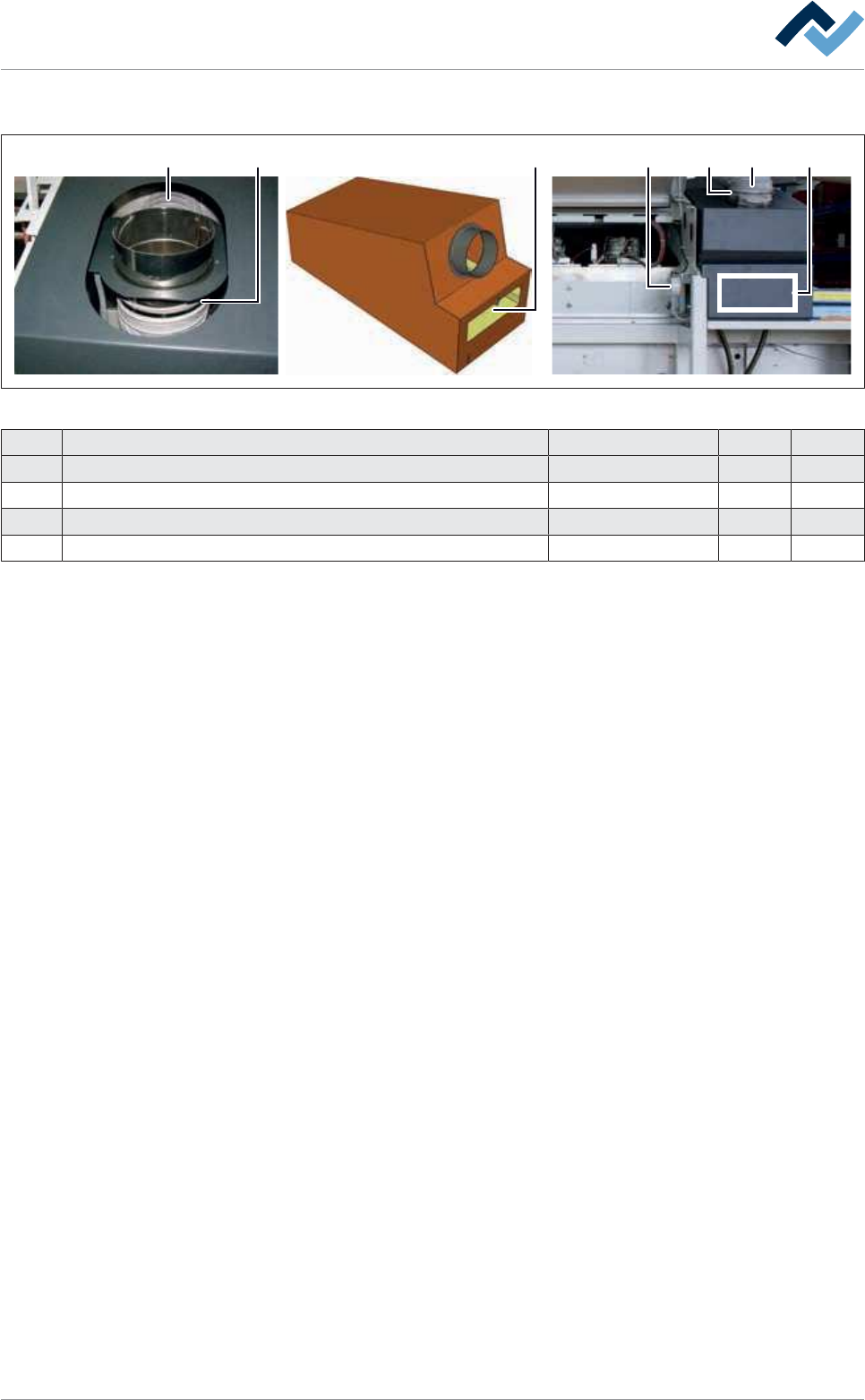

图224:
在机器进料口和出料口的抽取系统
位置 描述 项目编号 A B
1 Hose Ø150 mm, bulk stock 6SKL-NW150 x
2 Hose clamp Ø150 mm 6SK150 x
3 Differential pressure switch 6EBG00002 x
4 Metal filter, aluminum 141627 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 469/600
9|备件和易损件
9.10 处理室
123 32
图225:

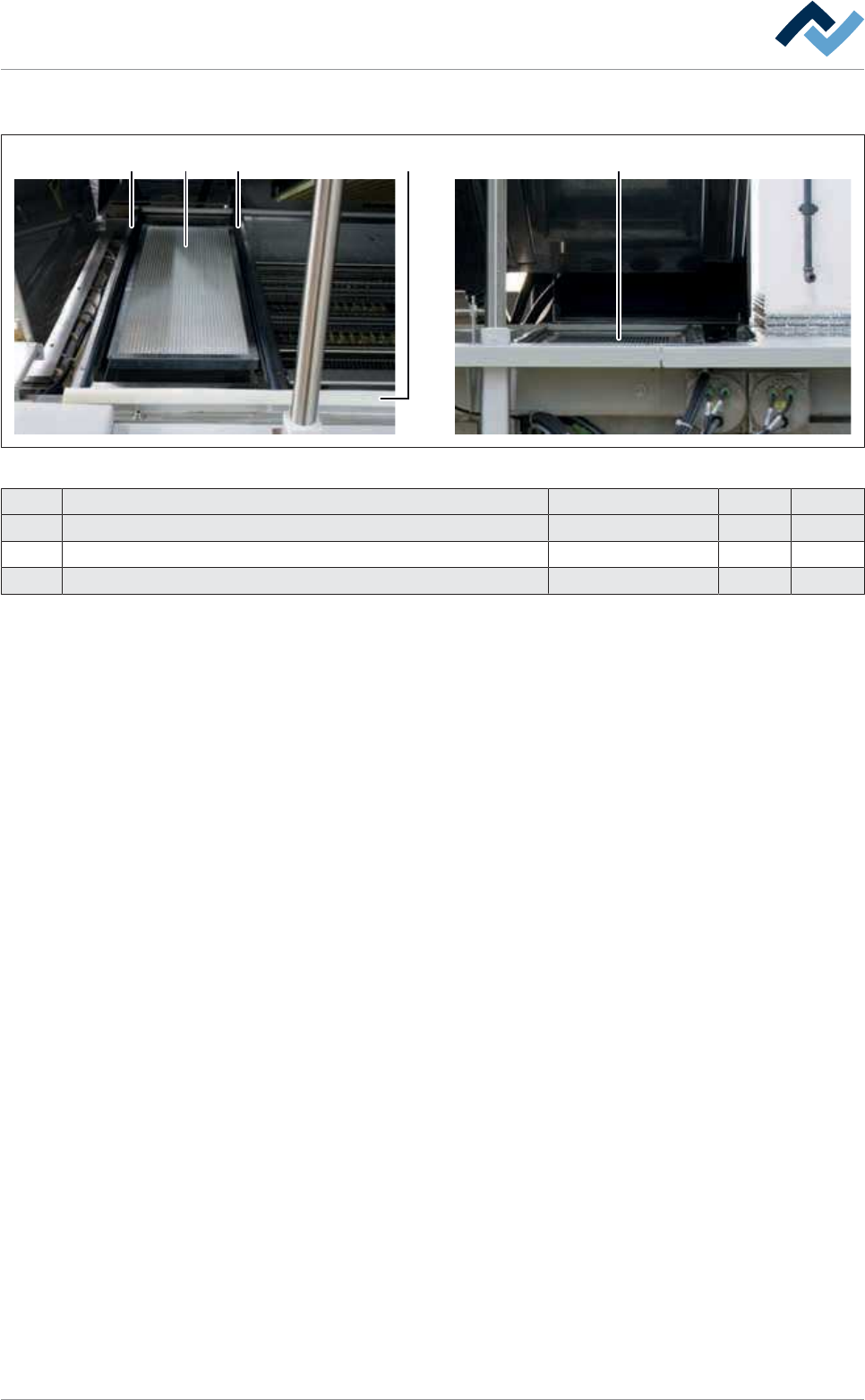

处理室： 过滤网位于机器的进料口和出料口处。
位置 描述 项目编号 A B
1 Sealing long side, bulk stock 38733 x
2 Sealing, transversal 141477 x
3 Metal filter, aluminum 6FIL700x240x22 x
Ersa GmbH
