9|备件和易损件
9.12 进料和出料通道
1
3 4 3 3
1 2

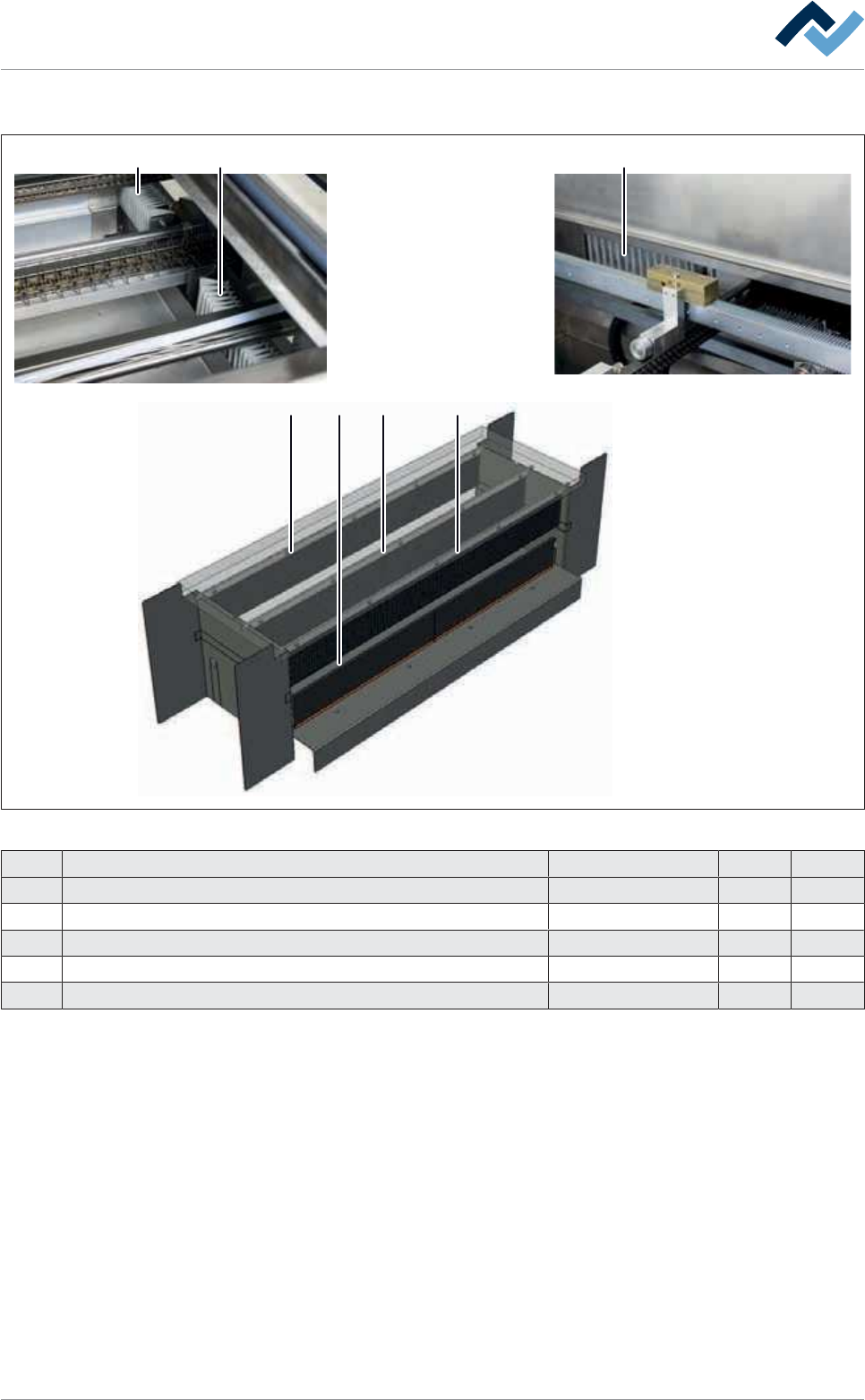

图227:
进料和出料通道
项号 名称 产品编号 A B
1 Expansion bellows 48 x 28 mm 156488 x
2 Expansion bellows 152 x 28 mm 156487 x
3 Curtain for airlock, 72 mm long, infeed 297633 x
3 Curtain for airlock, 72 mm long, outfeed 297631 x
4 Sealing brush 6BUE6C-23-308 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 472/600
9|备件和易损件
9.13 氮气供应系统和剩余氧气测量仪器
A
B
131 1
4
1 19 9 5 2
1 0 4 67 8
图228:
氮气供给和残氧量调节
项号 名称 产品编号 A B
A 氮气供给和残氧量调节位置 - - -
B 后视图
1 Hose Ø 6 mm x 1 mm, blue, for N2 charging, bulk stock 6BO230 x
2 Hose Ø 8 mm x 1 mm, white, bulk stock 6SPTFE8.0x1.0 x
3 Hose Ø 8 mm x 1 mm, blue bulk stock 6BO241 x
4 2/2 directional valve 163064 x
5 3/2 directional valve 119765 x
6 Proportional press-control valve 134833 x
7 Pressure sensor 0 - 10 bar 163062 x
8 Flow switch 164273 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 473/600
9|备件和易损件
项号 名称 产品编号 A B
9 Proportional pressure valve（执行器，仅在有 [温度管
理] 选项时）。
158156 x
10 Pressure controlling valve 169887 x
11 5/3 directional valve（仅在有 [ On the fly 保养] 选项
时）。
126671 x
