9|备件和易损件 1 1 3 2 1 图235: 宽度调节装置 项号 名称 产品编号 A B 1 Grooved ball-bearing, bore diameter 25 mm 6LA60052RS x 2 Grooved ball-bearing, bore diameter 30 mm 154118 x 3 Flanged ball-type nipple 24161 x Ersa GmbH 操作说明_HF3_20_zh…
9|备件和易损件
9.14.3 输送链条，偏转辊，轴承
1
2
1 1 0
4 /5 /6 7 /8 /9
32

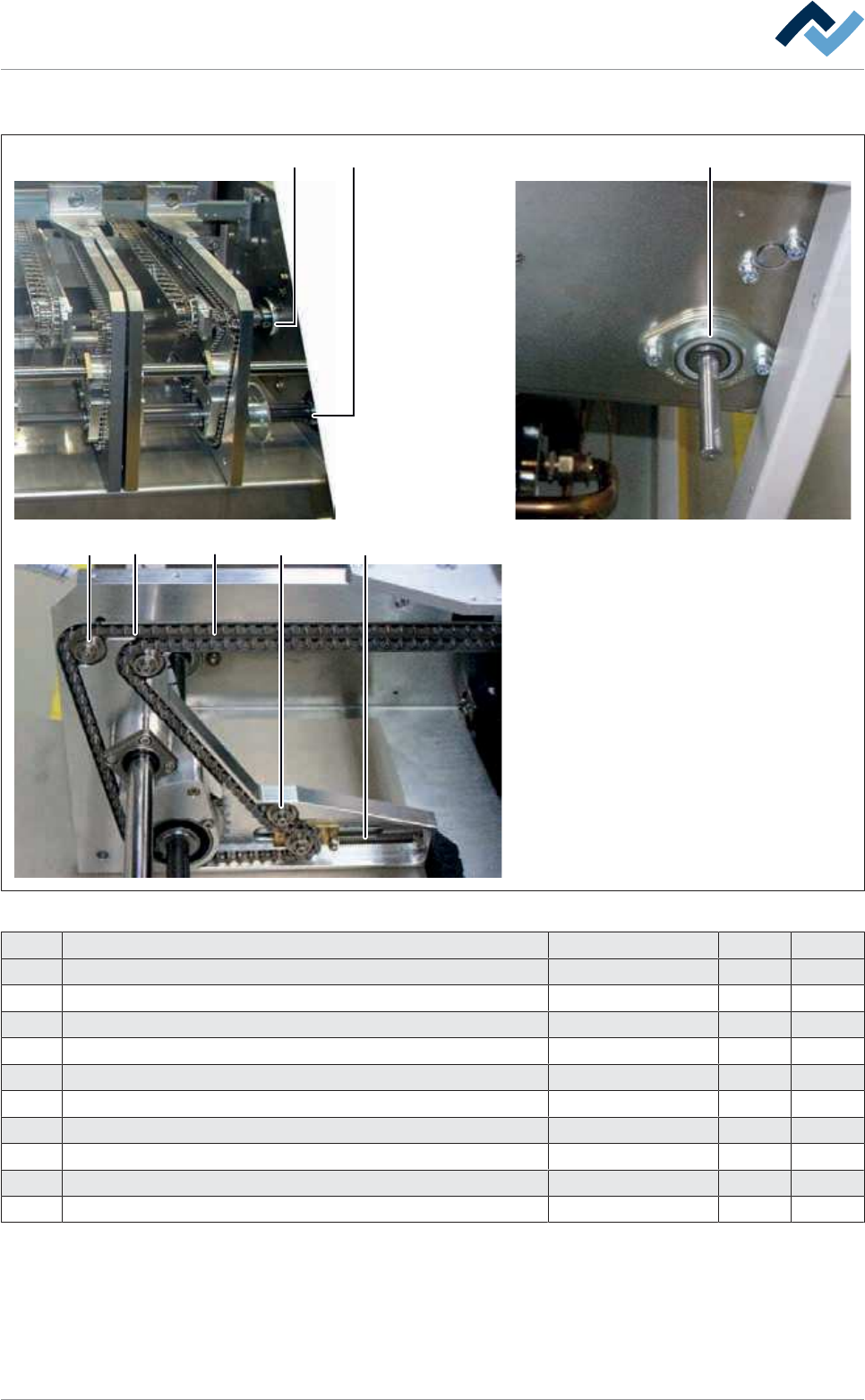

图234:
输送链条
项号 名称 产品编号 A B
1 Deflection roller Ø 21 mm 107607 x
2 Flanged bearing Ø 25 mm 154093 x
3 Flanged bearing Ø 12 mm 6LAP12RM x
4 Conveyor chain, 3 mm pins, bulk stock 208821 x
5 Conveyor chain, 4 mm pins, bulk stock 162880 x
6 Conveyor chain, 5 mm pins, bulk stock 152419 x
7 Chain joint 3 mm 208824 x
8 Chain joint 4 mm 199337 x
9 Chain joint 5 mm 152420 x
10 Spring 6FEDZ-094I x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 480/600
9|备件和易损件
1 1 32 1

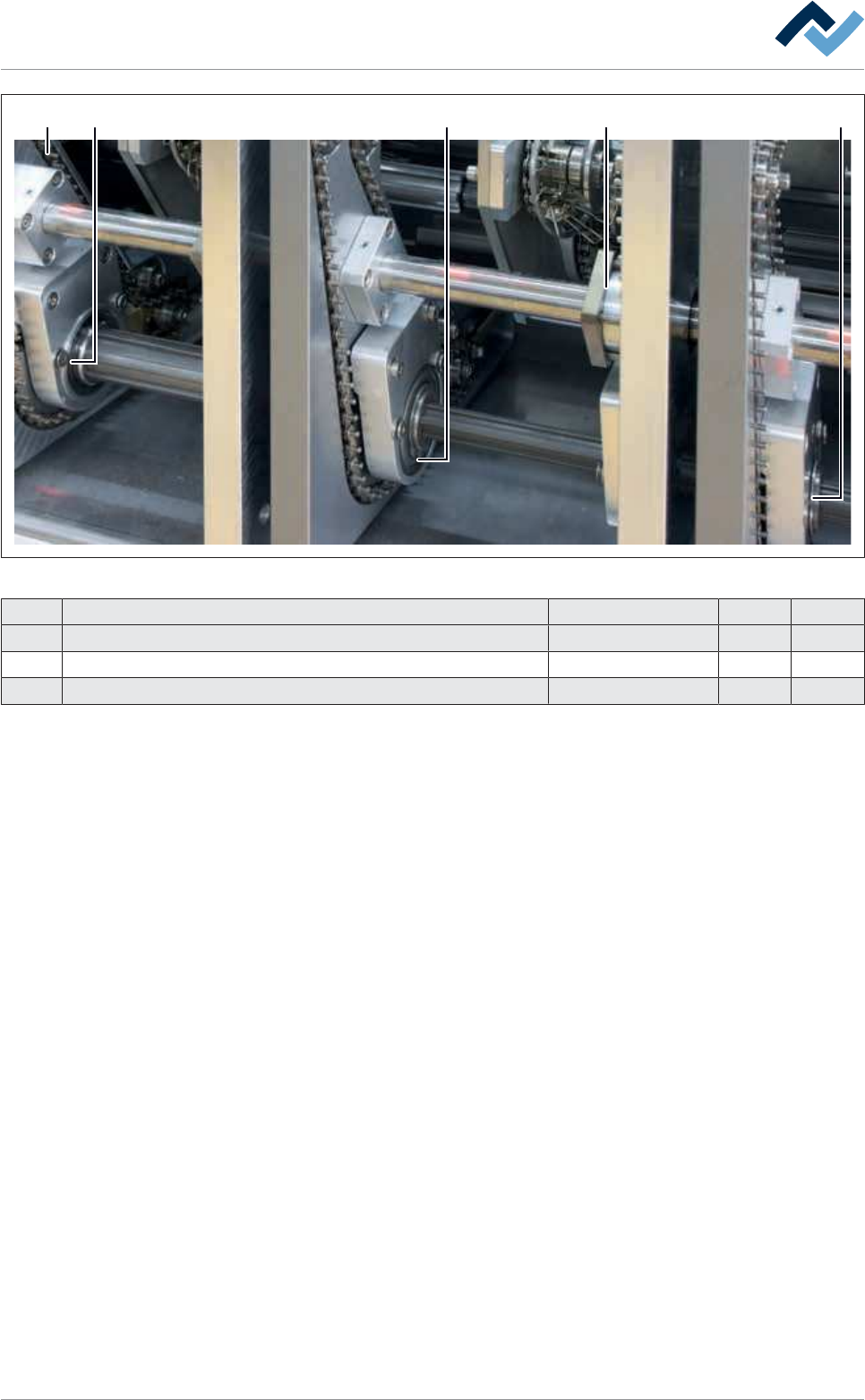

图235:
宽度调节装置
项号 名称 产品编号 A B
1 Grooved ball-bearing, bore diameter 25 mm 6LA60052RS x
2 Grooved ball-bearing, bore diameter 30 mm 154118 x
3 Flanged ball-type nipple 24161 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 481/600
9|备件和易损件
9.14.4 4- 可以调节速度的隔板输送带
12
图236:
4- 隔板输送带
位置 描述 项目编号 A B
1 Needle bearing 154116 x
2 Snap ring 154125 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 482/600
