9|备件和易损件 9.14.6 Dual Speed 驱动器 1 1 4 2, 3 2, 3 4 图238: EM116-82-00a 项号 名称 产品编号 A B 1 Positioning drive with integrated electronic module 292886 x 2 Chain 9.525 x 5.72, 4,5 m length 6KE06B-1G67NS x 3 Chain joint 6KES06…
9|备件和易损件

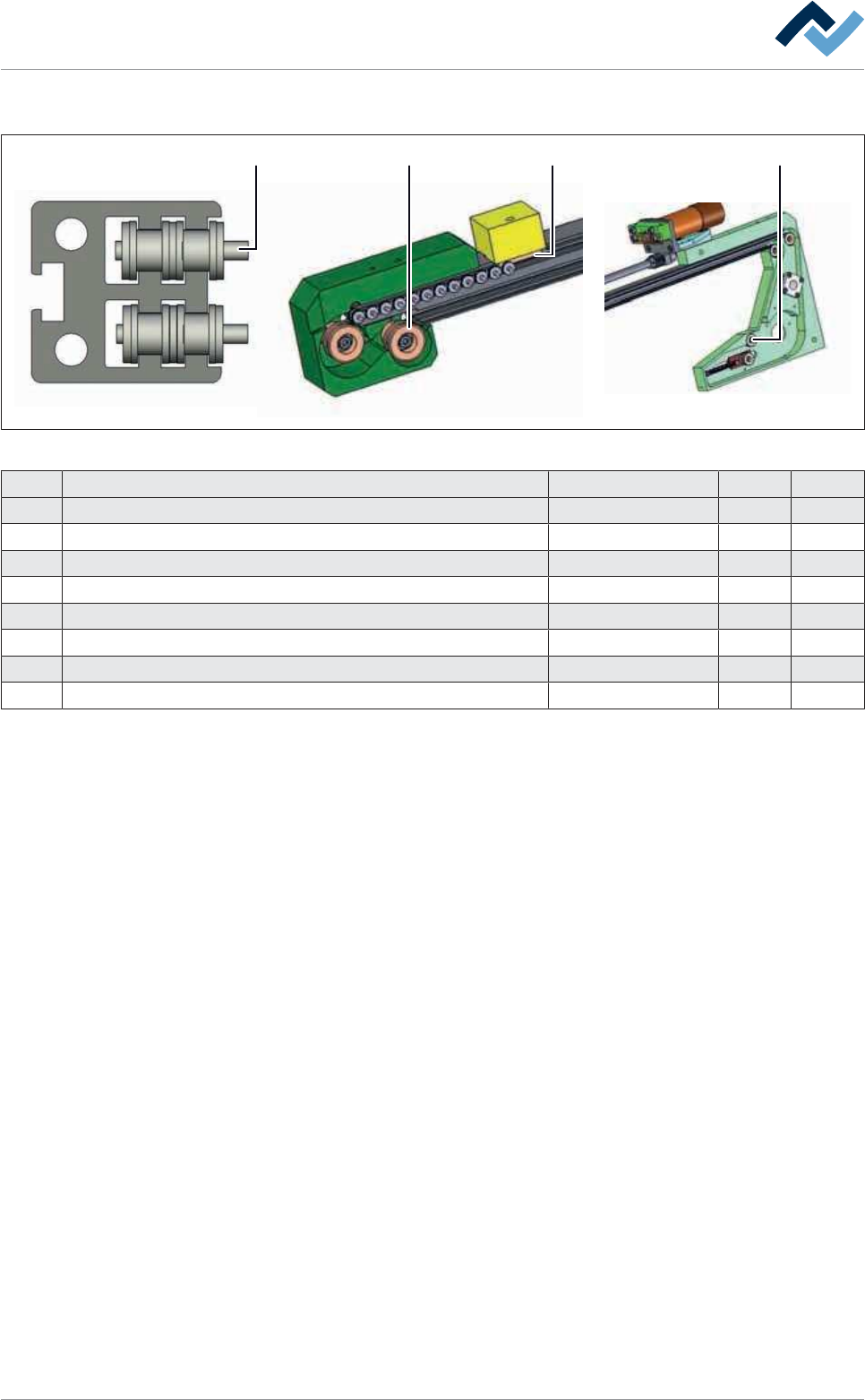

9.14.5 重型输送机
1 /2 43 3
图237:
重型输送机
位置 描述 项目编号 A B
1 Conveyor chain, 3 mm pins, bulk stock 192345 x
1 Conveyor chain, 4 mm pins, bulk stock 205714 x
1 Conveyor chain, 5 mm pins, bulk stock 205737 x
2 Chain joint 3 mm 192344 x
2 Chain joint 4 mm 205712 x
2 Chain joint 5 mm 205736 x
3 Deflection roller Ø 21 mm 195199 x
4 Lubricant applicator vleece 108962 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 483/600
9|备件和易损件
9.14.6 Dual Speed 驱动器
11 4 2, 32, 3 4
图238:
EM116-82-00a
项号 名称 产品编号 A B
1 Positioning drive with integrated electronic module 292886 x
2 Chain 9.525 x 5.72, 4,5 m length 6KE06B-1G67NS x
3 Chain joint 6KES06B-1G67NS x
4 Grooved ball-bearing, bore diameter 25 mm 6LA60052RS x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 484/600
9|备件和易损件
9.15 中心支架
9.15.1 中心支架驱动
图239:
中央支撑驱动装置
项号 名称 产品编号 A B
1 Positioning drive with external electronic module 292883 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 485/600
