9|备件和易损件 9.15.2 链条，偏转辊，轴承 1 5 1 1 1 1 1 3 4 2 6 图241: 换向辊 项号 名称 产品编号 A B 1 Deflection roller Ø 40 mm 108249 x 2 Deflection roller Ø 21 mm 107607 x 3 High-power lifting magnet 108685 x 4 Spring 6FED099D x 5 Spring 1340…
9|备件和易损件
1 2 3/4
图240:
正齿轮，轴承
项号 名称 产品编号 A B
1 Spur gear 17337 x
2 Spur gear 20490 x
3 Grooved ball-bearing, bore diameter 25 mm 6LA60052RS x
4 Grooved ball-bearing, bore diameter 30 mm 154118 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 486/600
9|备件和易损件
9.15.2 链条，偏转辊，轴承
1 51 1 1 1 13 4 2 6

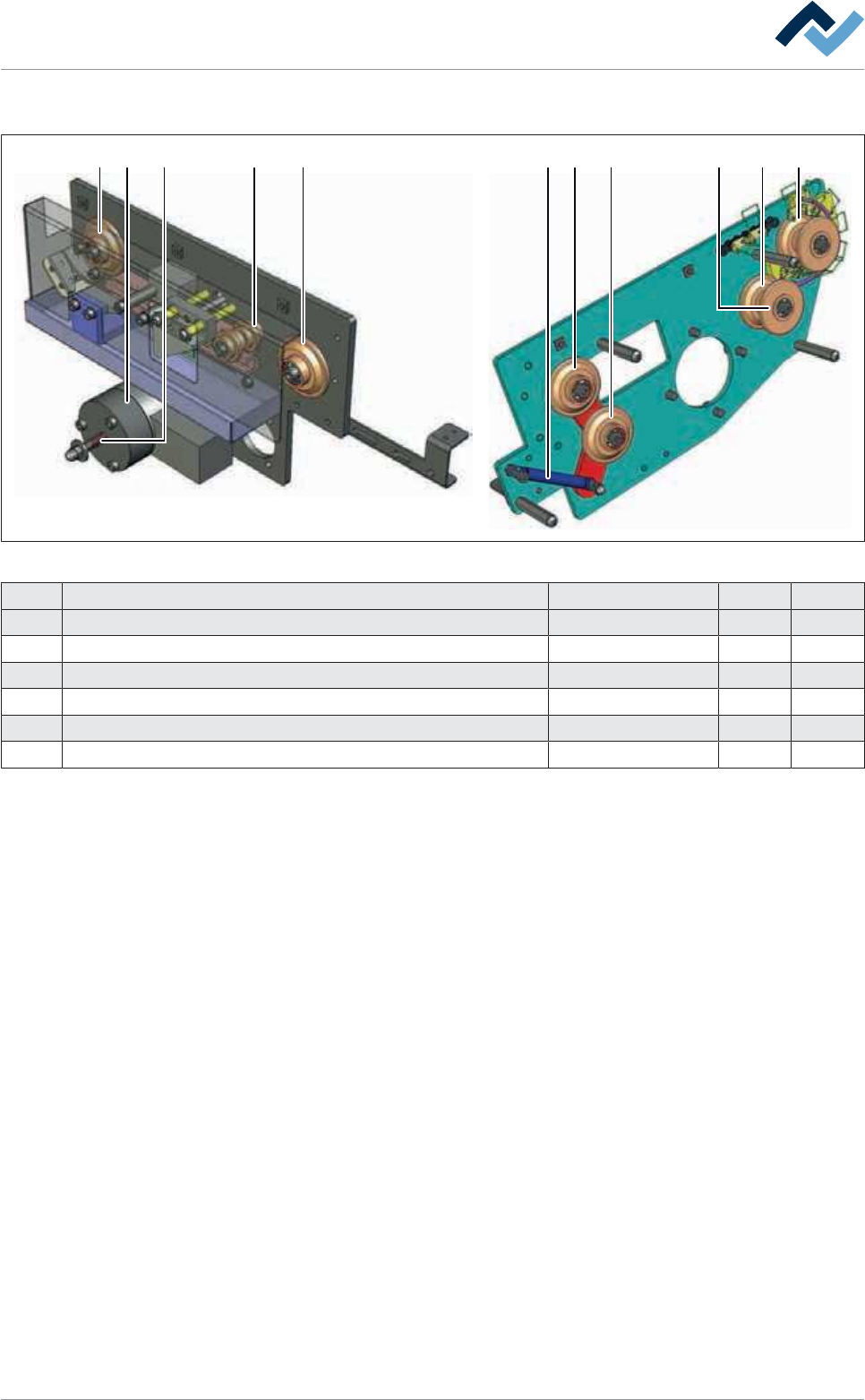

图241:
换向辊
项号 名称 产品编号 A B
1 Deflection roller Ø 40 mm 108249 x
2 Deflection roller Ø 21 mm 107607 x
3 High-power lifting magnet 108685 x
4 Spring 6FED099D x
5 Spring 134005 x
6 Deflection roller Ø 47,7 mm with 2 bearings, complete 255605 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 487/600
9|备件和易损件
6 2 10
图242:
链条，装备一半，标准
7 1 10
图243:
链条，完整装备，标准
8 3 10
图244:
链条，装备一半，在有 PARK 选装件的中央支撑上
9 4 1 0
图245:
链条，完整装备，在有 PARK 选装件的中央支撑上
