9|备件和易损件 9.19 第二个水路循环系统 3 1 A A A 2 图250: 第二个水回路 项号 名称 产品编号 A B A 第二个水回路 - 1 Circulating pump 192576 x 2 Temperature switch 147646 x 3 Liquid level switch 142939 x Ersa GmbH 操作说明_HF3_20_zh|Rev. 7|2017/10/25 494/…
9|备件和易损件

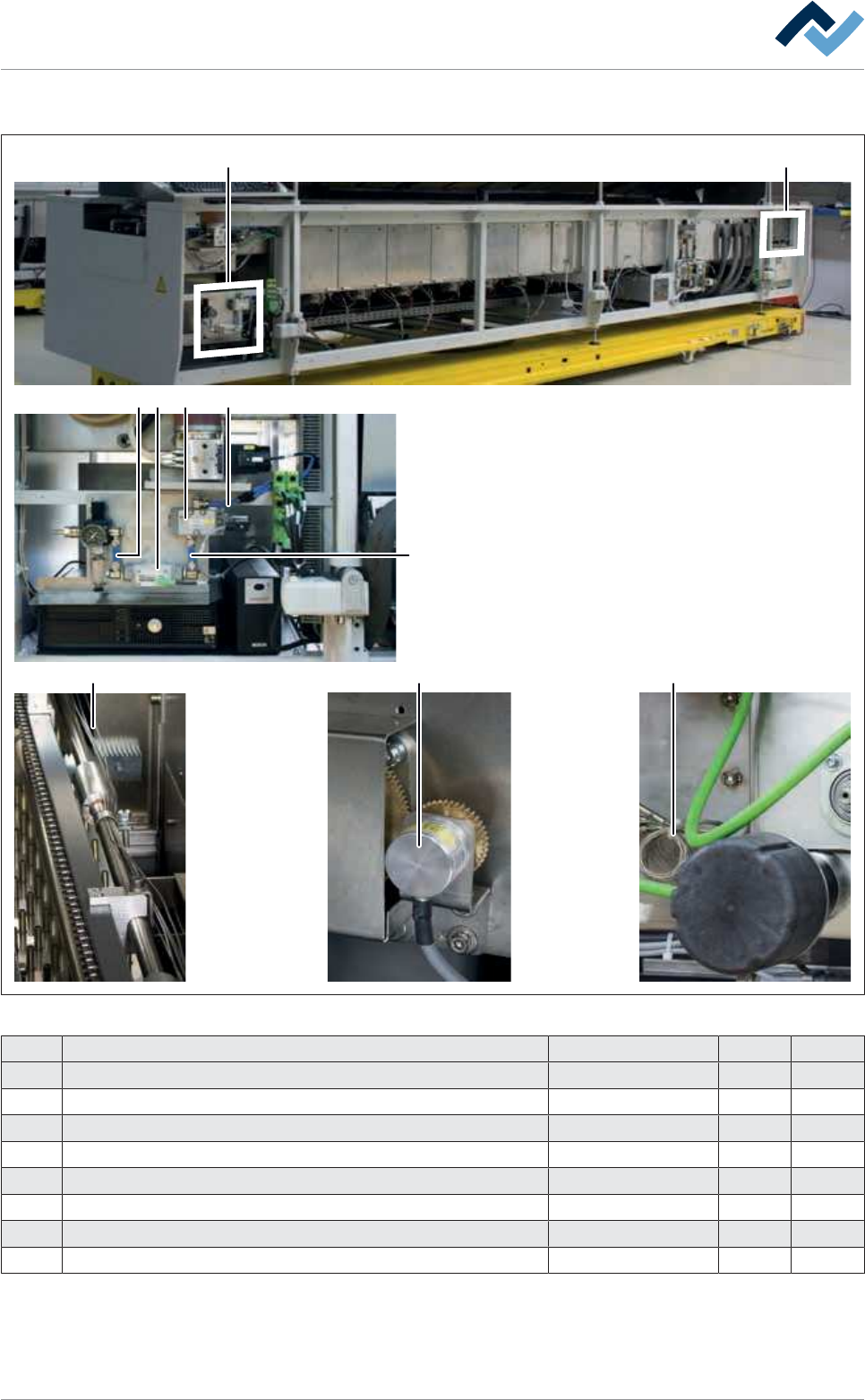

9.18 ERSA过程控制系统(EPC)
A
3 2 4
3
1
5 56
A
图249:
EPC
位置 描述 项目编号 A B
A EPC） -
1 3/2 directional valve 6BO227 x
2 Flow switch 134836 x
3 Hose Ø 12 mm x 1,5 mm, blue, bulk stock 6BO351 x
4 Hose Ø 8 mm x 1 mm, blue bulk stock 6BO241 x
5 Thermocouple 1x NiCr-Ni, 2 m sensor length 53334 x
5 Thermocouple 1x NiCr-Ni, 3 m sensor length 122824 x
6 Rotary encoder 117997 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 493/600
9|备件和易损件
9.19 第二个水路循环系统
3 1
A
AA
2
图250:
第二个水回路
项号 名称 产品编号 A B
A 第二个水回路 -
1 Circulating pump 192576 x
2 Temperature switch 147646 x
3 Liquid level switch 142939 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 494/600
9|备件和易损件
1
图251:
热交换器
位置 描述 项目编号 A B
1 Heat exchanger (hot water circulation) 146571 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 495/600
