9|备件和易损件

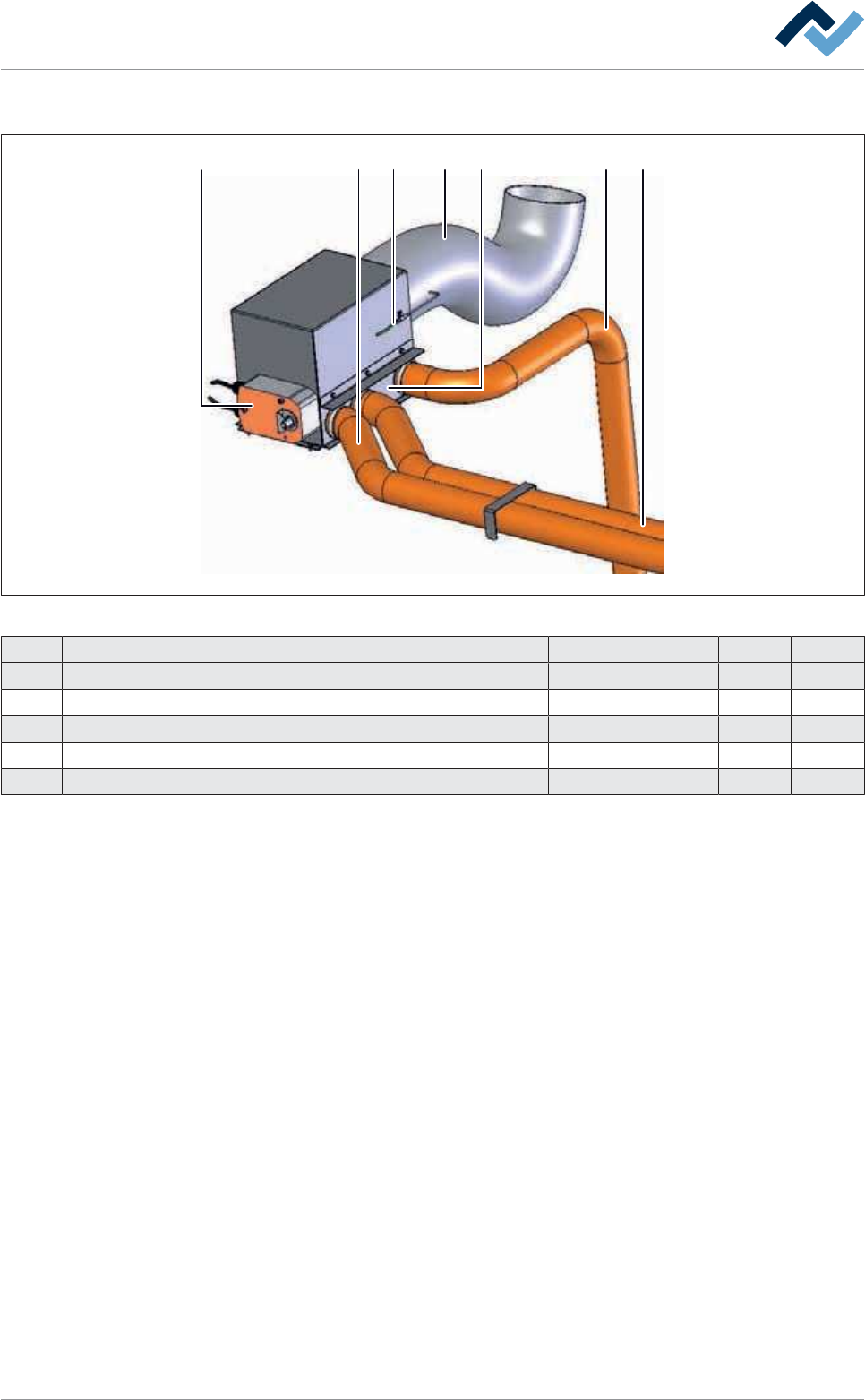

9.21 焊接区域的快速冷却
13 2 5 4 44
图254:
快速冷却
位置 描述 项目编号 A B
1 Thermocouple 6IN774_6 x
2 Hose D-152, bulk stock 121175 x
3 Drive 6KLS-MO-LF24-S x
4 Hose D-60, bulk stock 166556 x
5 Sealing, inside 181505 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 498/600
9|备件和易损件
9.22 用作干燥炉
9.22.1 输送链条
1 /2 3 4
位置 描述 项目编号 A B
1 Conveyor chain, 3 mm pins, bulk stock 192345 x
2 Chain joint 3 mm 192344 x
3 Deflection roller Ø 21 mm 195199 x
4 Lubricant applicator vleece 108962 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 499/600
9|备件和易损件
9.22.2 出料模块
1 2 34
图255:
出料模块
位置 描述 项目编号 A B
1 Collar bearing 1042-Pacha x
2 Motor 402 743-21-Pacha x
3 Conveying belt 1212-Pacha x
4 Tooth belt 1009-Pacha x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 500/600
