9|备件和易损件
9.22 用作干燥炉

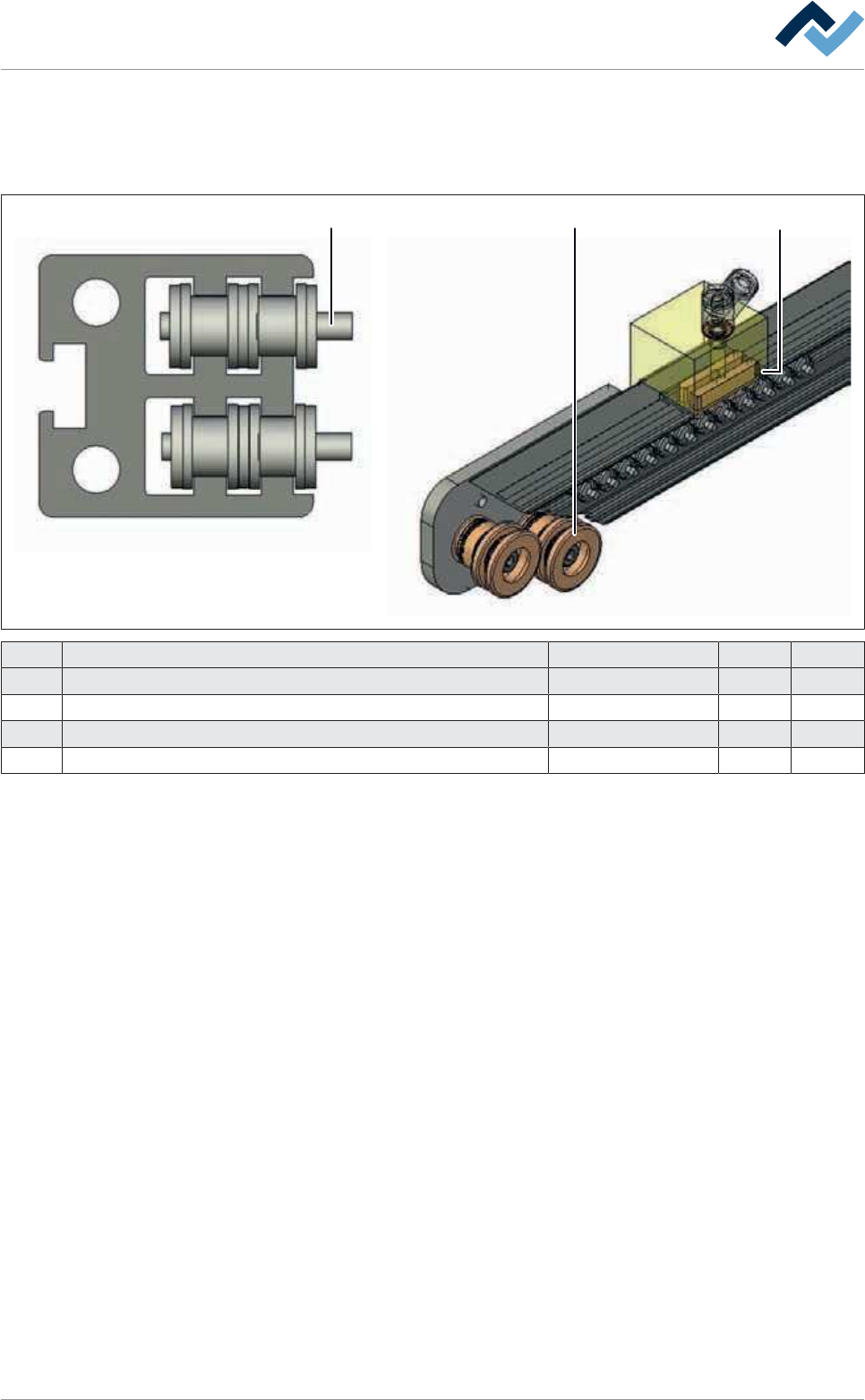

9.22.1 输送链条
1 /2 3 4
位置 描述 项目编号 A B
1 Conveyor chain, 3 mm pins, bulk stock 192345 x
2 Chain joint 3 mm 192344 x
3 Deflection roller Ø 21 mm 195199 x
4 Lubricant applicator vleece 108962 x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 499/600
9|备件和易损件

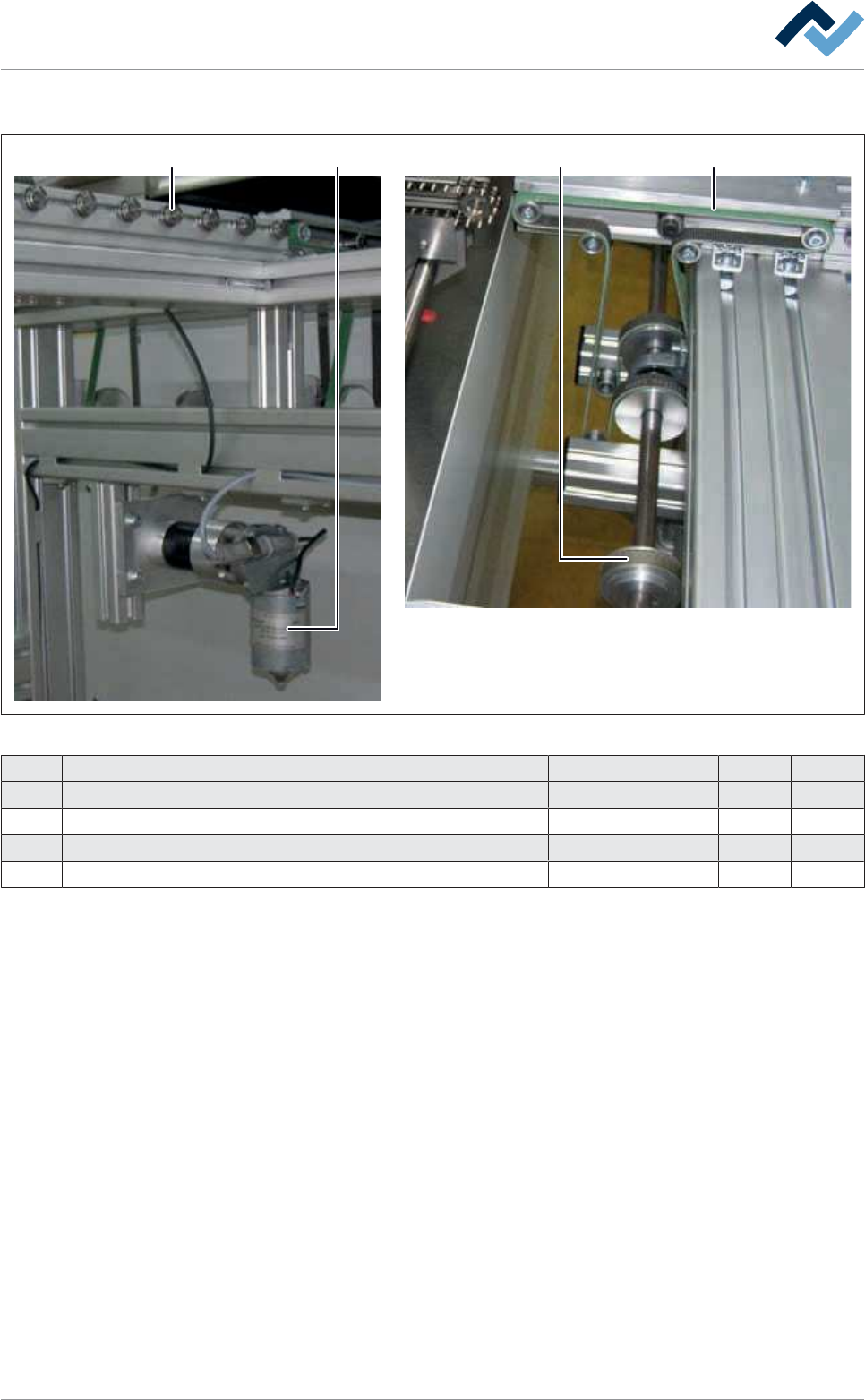

9.22.2 出料模块
1 2 34
图255:
出料模块
位置 描述 项目编号 A B
1 Collar bearing 1042-Pacha x
2 Motor 402 743-21-Pacha x
3 Conveying belt 1212-Pacha x
4 Tooth belt 1009-Pacha x
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 500/600
