4|运输，安装，储存，清理

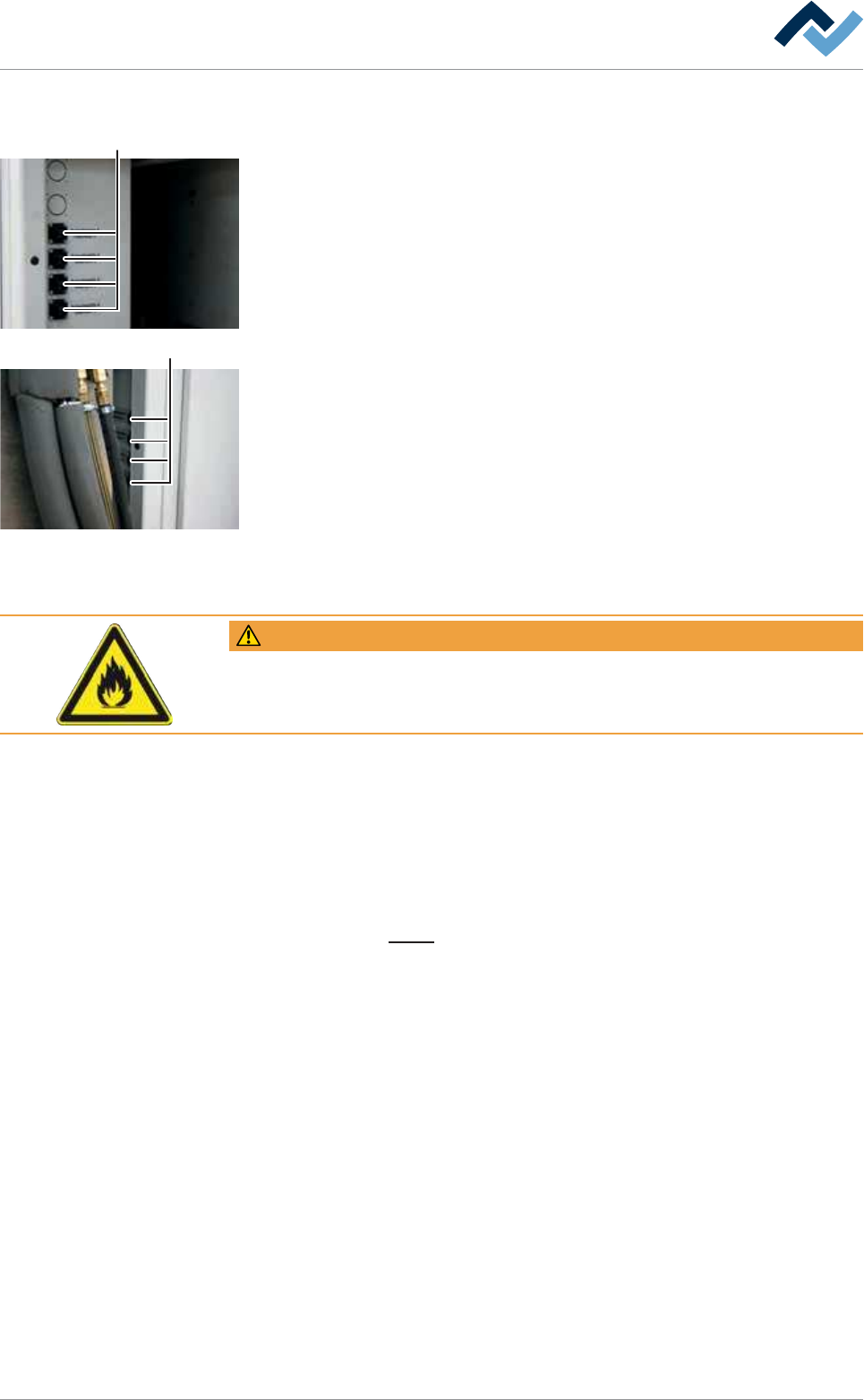

4.12.4 内联接口
1
1
内联接口(1) 位于机器的入口和出口处。 连接口都是机器的内部板盖的后
面。
4.12.5 连接各个吸管
警告
因燃烧物质而造成的严重或致命的伤害！
不得在没有抽吸系统的情况下操作机器！
连接抽吸管道
ü 接口：
a) 阅读一同提供的抽吸平面图。抽吸装置的抽吸管接头从后方斜着预装配。
b) 将抽吸管接头与施工现场的抽吸设备相连。为此请使用一同提供的软管
夹。
ð 由此结束该过程
为此请阅读章节 吸力 [
}22]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 65/600
4|运输，安装，储存，清理

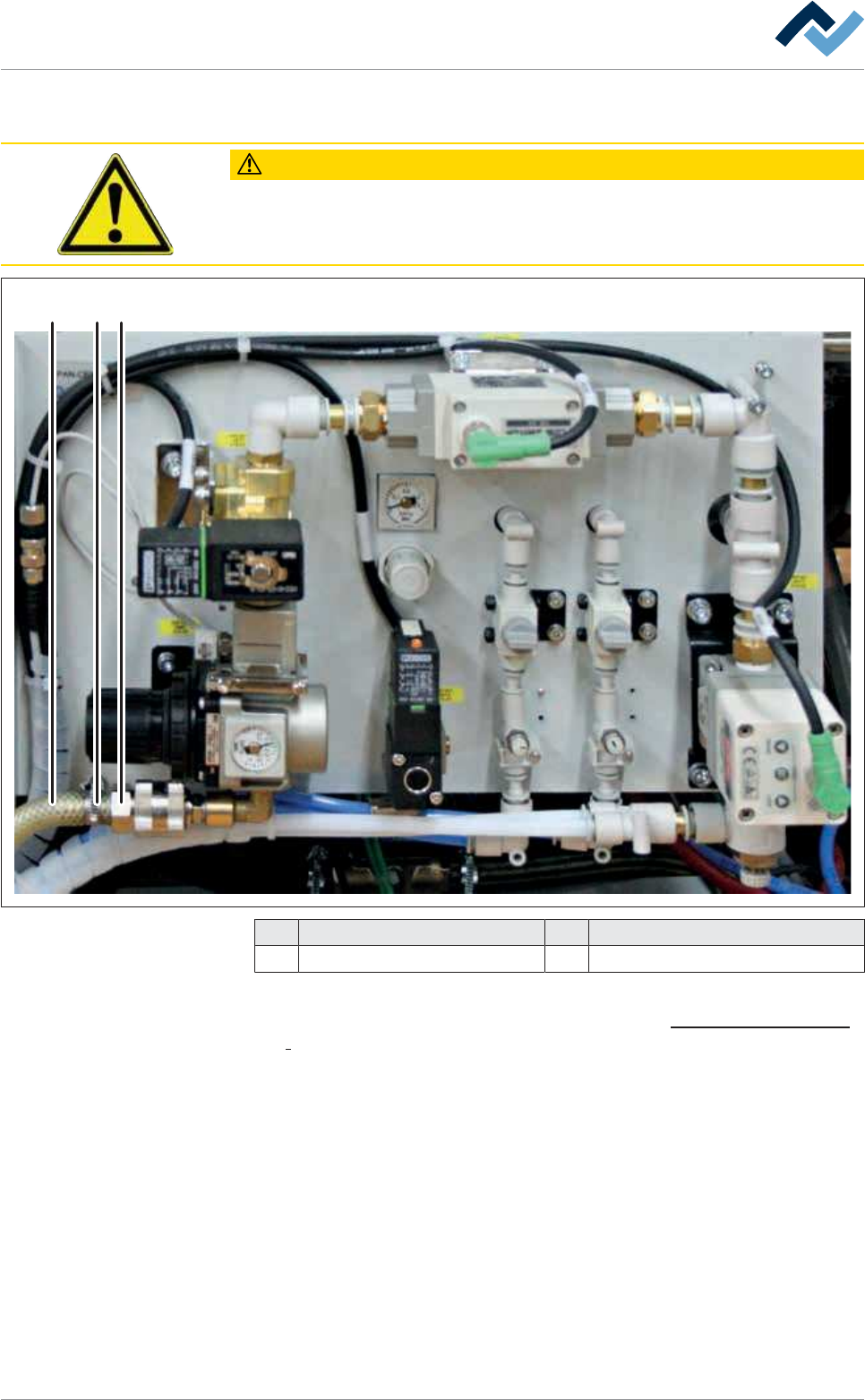

4.12.6 连接到一个惰性气体供给单元上。
小心
高增压机部件！
由增压机或意外的机械运行而造成的人员损伤和材料的损坏。
a) 因此这些工作只能由经过培训或有资质的人员来进行！
123
1 软管接口 2 软管箍
3 供给管道
ü 惰性气体供给线路位于机器正面的板罩后面。
a) 阅读提供的连接图。 所需要的压力数据可以参阅惰性气体技术（氮气）
[}22]中的说明。
b) 打开罩板。
c) 将现场的惰性气体供给线路(3) 连接到软管接口(1) 上并用软管夹(2)对
其进行固定。
d) 重新安装上罩板。
ð 此程序完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 66/600
4|运输，安装，储存，清理

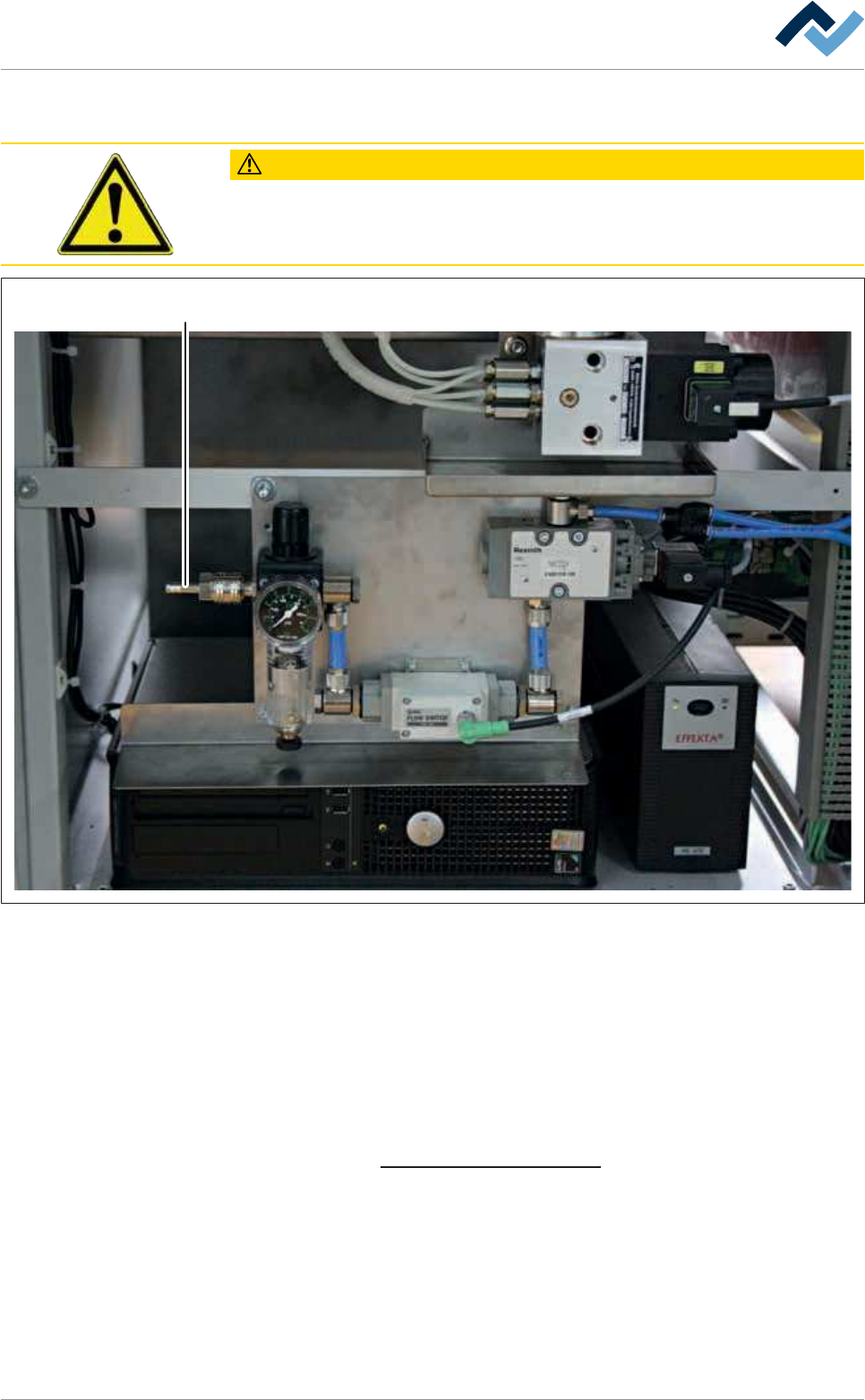

4.12.7 连接到压缩空气供给系统（可选： EPC）
小心
高增压机部件！
由增压机或意外的机械运行而造成的人员损伤和材料的损坏。
a) 因此这些工作只能由经过培训或有资质的人员来进行！
1
连接压缩空气气源
ü 压缩空气气源位于机器入口上挡板后方的正面上。
a) 阅读一同提供的气动系统管路图。
b) 打开挡板。
c) 将施工现场的压缩空气设备的供给管道与软管接口（1）相连，使用软管
箍固定。
d) 重新安装挡板。
ð 由此结束该过程。
为此请阅读章节气动系统（可选择： EPC） [
}22]。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 67/600
