5|调试 范例 c)，没有硬件限位开关，不使用基准点法，各轨道机械连接在一 起 图21: 定位双带系统的宽度调整和中心支架 ü 定位宽度调整： a) 打开[发动机]传送宽度调节设置页面： b) 点击 按钮。 c) 测量两个输送轨道之间的实际距离(1) - (2)。 d) 点击[参考点位置] 输入框中并输入测量值。 e) 点击按钮 接受所作出的设置。 ð 此时，输入的值对应于新的定位。 ü 对定位进行检测： a) 打开[传送宽度调节…
5|调试
范例 b)，没有硬件限位开关，不使用基准点法
图20:
定位双带系统的宽度调整和中心支架
ü 定位宽度调整：
a) 打开[发动机]传送宽度调节设置页面：
b) 点击[设置]下的
按钮。
c) 测量两个输送轨道之间的实际距离(1) - (2)。
d) 点击 [参考点位置]输入框并输入测量值。
e) 点击
按钮接受所作出的设置。
ð 此时，输入的值对应于新的定位。
ü 对定位进行检测：
a) 打开[传送宽度调节] 编辑页面。
b) 将一个以[mm]为单位的值输入到[设置値]输入框中。
c) 点击
按钮。
ð 此时输送器宽度被调整好。 当前输送器宽度可以在 [实测值]显示框
中看到，以[mm]为单位。 完成定位后：
d) 测量两个输送轨道之间的实际距离(1) - (2)。
ð 如果测量值与显示的[实测值]相符，定位程序得以完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 85/600
5|调试

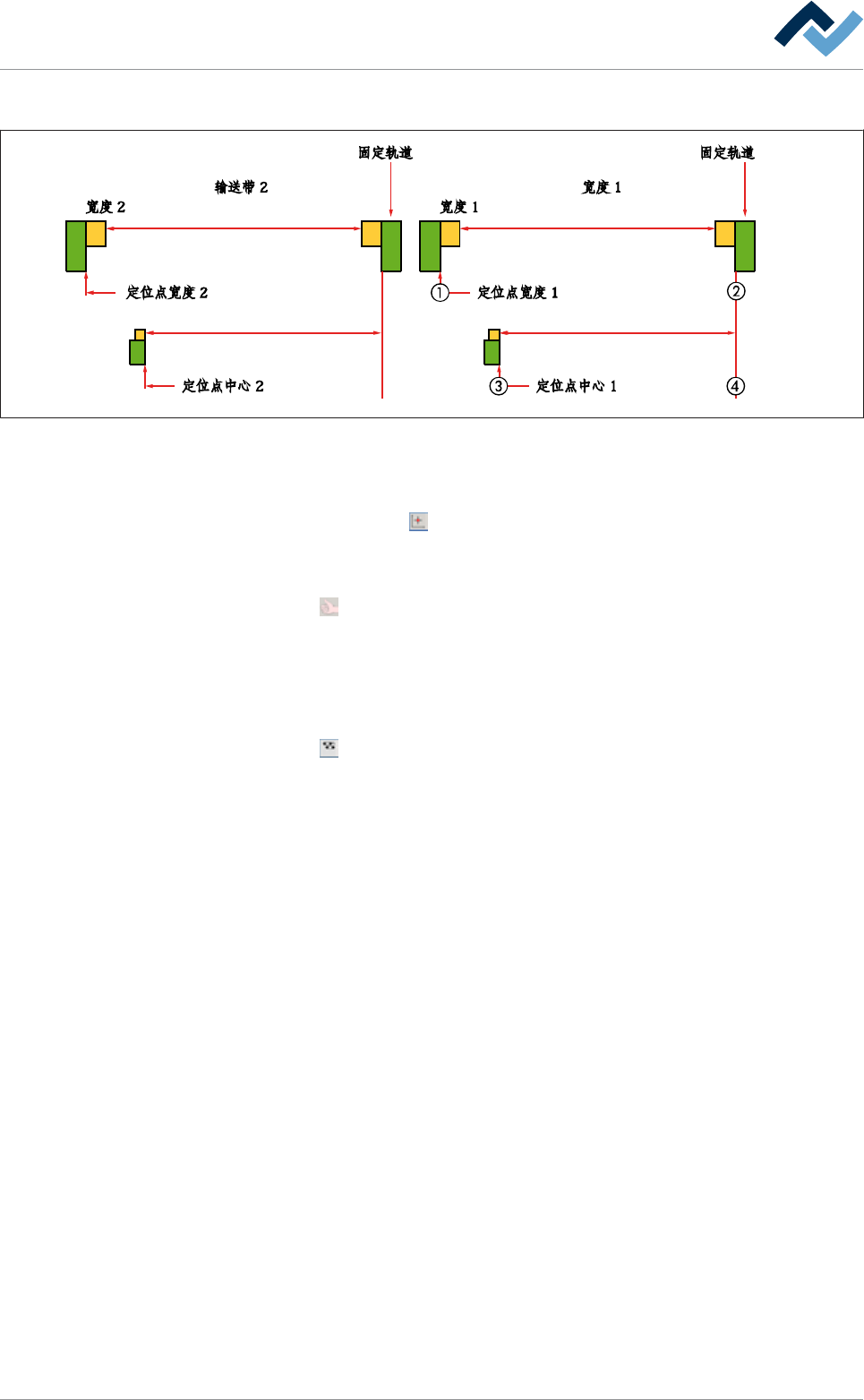

范例 c)，没有硬件限位开关，不使用基准点法，各轨道机械连接在一
起
图21:
定位双带系统的宽度调整和中心支架
ü 定位宽度调整：
a) 打开[发动机]传送宽度调节设置页面：
b) 点击
按钮。
c) 测量两个输送轨道之间的实际距离(1) - (2)。
d) 点击[参考点位置] 输入框中并输入测量值。
e) 点击按钮
接受所作出的设置。
ð 此时，输入的值对应于新的定位。
ü 对定位进行检测：
a) 打开[传送宽度调节] 编辑页面。
b) 将一个以[mm]为单位的值输入到[设置値]输入框中。
c) 点击
按钮。
ð 此时输送器宽度被调整好。 当前输送器宽度可以在 [实测值]显示框
中看到，以[mm]为单位。 完成定位后：
d) 测量两个输送轨道之间的实际距离(1) - (2)。
ð 如果测量值与显示的[实测值]相同，定位程序得以完成。
Ersa GmbH
操作说明_HF3_20_zh|Rev. 7|2017/10/25 86/600
5|调试
5.4.9.4 检查中心支架
ü 打开输入对话框 [传送宽度调节]：
a) 在基础对话框底部工具栏中点击按键
。
ð 输入对话框 [传送宽度调节] 将会打开：
传送宽度调节
维护模式
编辑对话框
传输轨道宽度调节 4
传输轨道宽度调节 3
传输轨道宽度调节 2
传输轨道宽度调节 1
中央支撑轨道宽度调节 4
中央支撑轨道宽度调节 3
中央支撑轨道宽度调节 2
中央支撑轨道宽度调节 1
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
设置値
实测值
无法达到
mm
mm
图22:
输入对话框 [宽度调节装置]。根据机器的具体规格，最多可能有四个传送带轨道。
ü 手动将中心支架设置为设定值：
a) 点击[设置値]编辑栏输入一个以[mm]为单位的值。
ð 中心支架被调整为该值。
ð 点击
按钮。 输送带的数量显示在按钮里。
ð 此时中心支架被调整好。 当前的位置可以在 [实测值]显示框中看到，以
[mm]为单位。 按钮可能会被显示为多种颜色。 每一个颜色都代表一个设
定的功能。 可能会有以下颜色：
– 灰色：中心支架的驱动被关闭。
– 绿色：对中央支架的调整正在运行。
– 红色：出现一个故障。
ü 检查中央支撑：
a) 测量固定式运输梁和中央支撑之间的实际距离，将测量结果与 [实测值]
进行比较。
ð 如果数值之间存在偏差：
b) 调整中央支撑，并重复该过程。
ð 如果 [设置値] 和 [实测值] 一致，则该过程结束。
