.11 开始编程
11.1 简介
UR 机器人手臂由挤压铝管和关节组成。这些关节及其通用的名字如表格 11.1所
示。 机座是机器人的安装位置，机器人的另一端（手腕 3）与机器人的工具相连。
通过协调每一个关节的活动，除了机座正上方及正下方的区域以外，机器人可以自
由地移动工具。
PolyScope 是一个图形用户界面（GUI），你可以操作机器人手臂和控制箱，执行机
器人程序，也可以很轻松地创建一个新的程序。
下一节介绍机器人入门知识。之后将对屏幕及 PolyScope 的功能做更加详尽的介
绍。
危险:
1. 硬件安装手册包含重要的安全信息，在机器人第一次通电前，
UR 机器人的集成商必须阅读并理解这些信息。
2. 在机器人手臂第一次通电前，集成商必须设置风险评估定义
的安全配置参数，参见 10。
11.2 使用入门
使用 PolyScope 之前，必须先安装机器人手臂和控制箱，将控制箱接通电源。
11.2.1 安装机器人手臂和控制箱
请按照以下步骤安装机器人手臂和控制箱：
1. 开箱取出机器人手臂和控制箱。

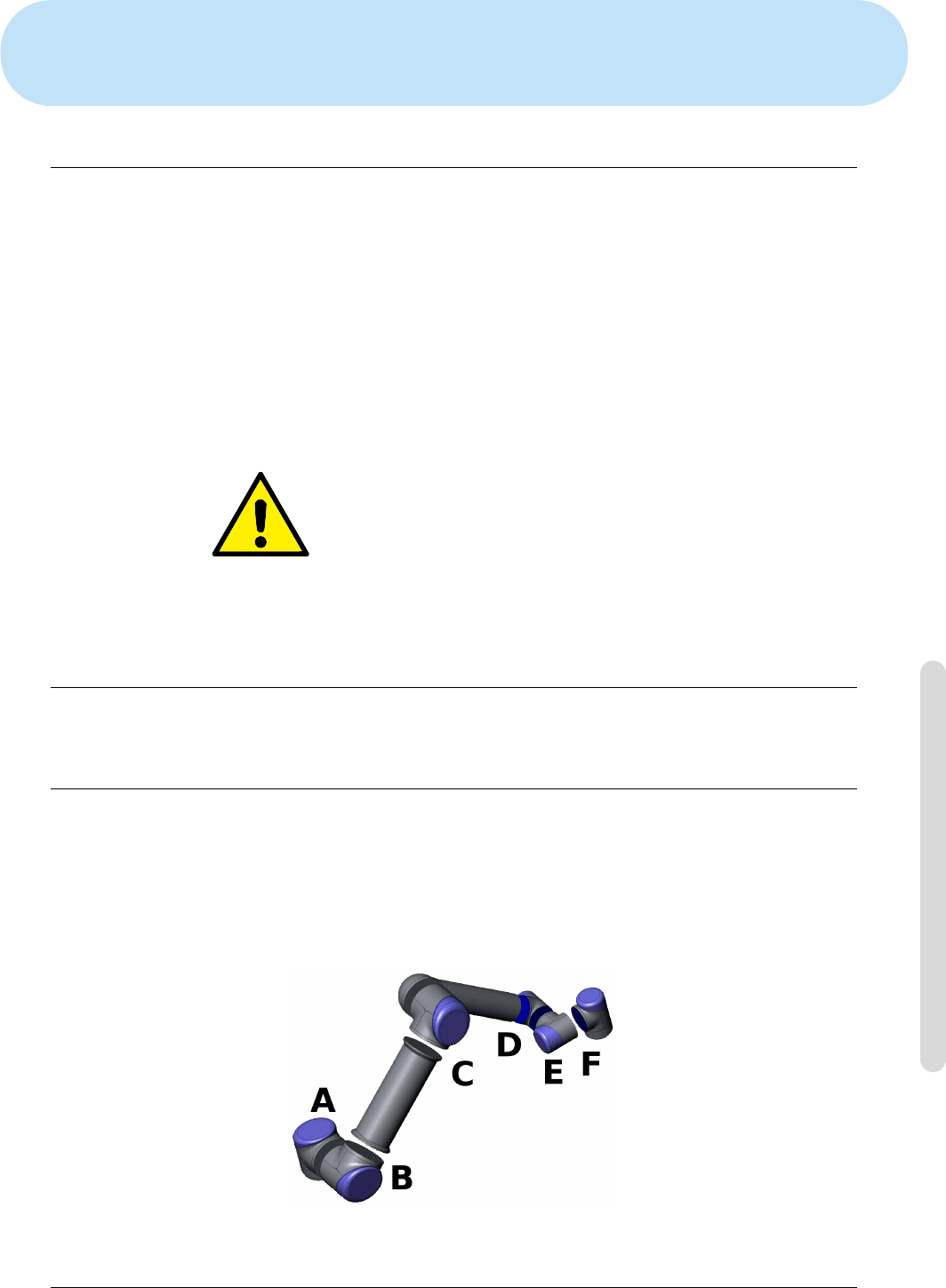

图 11.1: 机器人关节 A：机座，B：肩膀，C：手肘 和 D、E、F：手腕 1、2、3
版本 3.2 (rev. 18629).
.
版权所有 ©2009-2015 Universal Robots A/S。保留所有权利。
II-19 CB3
11.2 使用入门
2. 将机器人安装在坚固的防震的表面上。
3. 将控制箱放置在其支脚上。
4. 将机器人和控制箱之间的机器人电缆插上电源。
5. 插入控制箱的市电插头。
警告:
倾翻的危险如果机器人没有安全地放置在坚固的表面上，机器人有
可能会倾倒并造成伤害。
有关详细安装说明，请参考硬件安装手册。请注意，在使用机器人手臂进行任何工
作之前，都须进行风险评估。
11.2.2 开/关控制箱
按带触摸屏的控制板前侧的电源按钮即可打开控制箱。该控制板通常被称为示教
板。接通控制箱后，来自隐藏的操作系统的文本就会出现在触摸屏上。约一分钟
后，屏幕上将显示一些按钮，并弹出一个窗口，引导用户转至初始化屏幕（请参
阅 11.5）。
按屏 幕上的 绿色 电 源按 钮或使 用欢迎 屏幕 上的关 闭按钮 可关 闭控制 箱（请 参
阅 11.4）。
警告:
直接从壁式插座上拔下电源线来关闭系统可能导致机器人文件系统
损坏，从而可能致使机器人功能出现故障。
11.2.3 开/关机器人手臂
如果控制箱已打开且所有紧急停机按钮都未激活，即可开启机器人手臂。开启方法
是，在初始化屏幕中（请参阅 11.5），触摸屏幕上的开 按钮，然后按启动。当启动
机器人后，制动器被解锁，机器人发出噪音并移动少许位置。
触摸 “初始化” 屏幕上的关 按钮可关闭机器人手臂的电源。关闭控制箱也可自动关
闭机器人手臂的电源。
11.2.4 快速启动
为了快速启动已安装好的机器人，请进行如下操作：
1. 按示教盒前侧的 “紧急停机” 按钮。
2. 按示教盒上的电源按钮。
3. 等待一分钟，系统会启动，触摸屏上将显示文字。
4. 系统就绪后，触摸屏上将弹出一个窗口，提示机器人需要进行初始化。
5. 触摸弹出窗口上的按钮。你将会被转至初始化屏幕。
6. 等待出现确认应用的安全配置对话框，按下确认安全配置按钮。这适用于需要根
据风险评估进行调节的初始参数集。
