11.3 PolyScope 程序界面
警告:
1. 不要让机器人移到自身或其他物体中，因为这会对机器人造
成损害。
2. 您的头和躯干不能位于机器人可接触到的范围（工作区）。请
不要将您的手指放在机器人可抓住的地方。
3. 这只是一个快速启动指南，教您如何轻松地使用 UR 机器人。
该指南的前提是环境安全无害，用户谨慎小心。请不要将速
度或者加速度上调至默认值之上。在使机器人进入操作之前，
始终进行风险评估。
11.3 PolyScope 程序界面
PolyScope 在连接到控制箱的触摸屏上运行。
上图显示的是 “欢迎” 屏幕。屏幕浅蓝区域的按钮可通过手指触摸或笔端触碰来操
作。PolyScope 以层级结构的形式来组织各个屏幕画面。在编程环境中，屏幕以选
项卡的形式组织排列以便于访问。
在上图的示例中，用户选择了顶层的程序选项卡以及位于其下一层的结构选项卡。
程序选项卡显示与当前加载程序相关的信息。若选择移动选项卡，屏幕将切换为移
CB3 II-22 版本 3.2 (rev. 18629).
.
版权所有 ©2009-2015 Universal Robots A/S。保留所有权利。
11.4 欢迎屏幕
动屏幕，在此屏幕中可以移动机器人手臂。同理，若选择 I/O 选项卡，可以监控和
更改电气 I/O 的当前状态。
控制箱或示教盒也可以连接鼠标和键盘，不过，实际上无此必要。几乎所有文本字
段都启用了触控功能，因此触摸它们可以打开一个屏幕小键盘或键盘。不可触控的
文本字段旁会有一个编辑器图标，可以打开相关的输入编辑器。
屏幕小键盘、键盘和表达式编辑器图标如上图所示。
有关 PolyScope 的各个屏幕，将在后续章节详细介绍。
11.4 欢迎屏幕
启动控制器 PC 后，将显示欢迎屏幕。此屏幕提供以下选项：
• 运行程序：选择并运行已有程序。这是操作机器人手臂和控制箱最便捷的方
式。
• 为机器人编程：修改程序或创建新程序。
• 设置机器人：更改语言、设置密码、升级软件等
• 关闭机器人：关闭机器人手臂的电源，关闭控制箱。
• 关于：提供有关软件版本的详情、主机名、IP 地址、序列号和法律信息。
版本 3.2 (rev. 18629).
.
版权所有 ©2009-2015 Universal Robots A/S。保留所有权利。
II-23 CB3

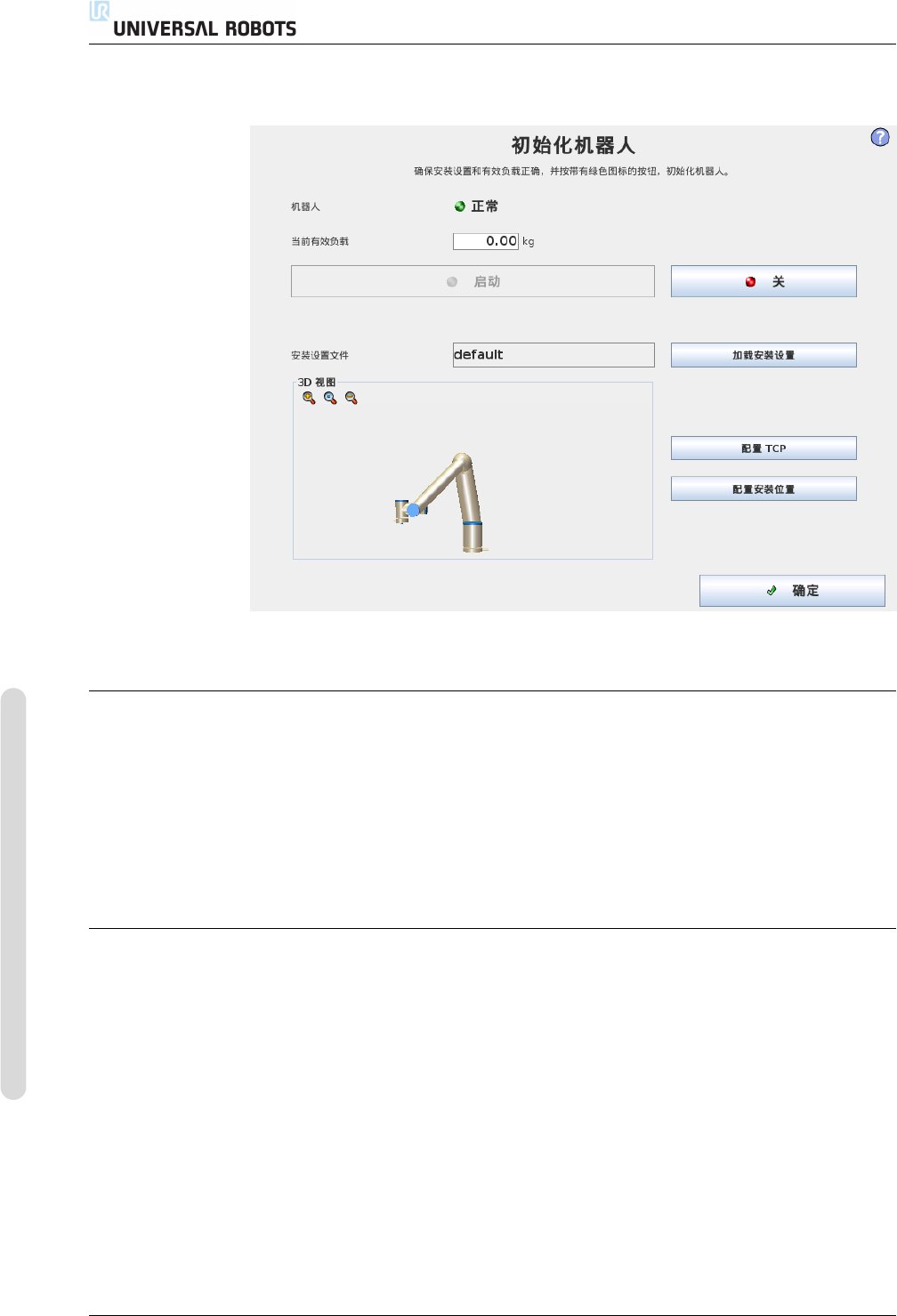

11.5 初始化屏幕
11.5 初始化屏幕
在此屏幕上，您可以控制机器人手臂的初始化。
机器人手臂状态指示
状态 LED 指示机器人手臂的运动状态：
• 红色高亮 LED 指示机器人手臂目前处于停止状态，停止原因有多种。
• 黄色高亮 LED 指示机器人手臂开启，但尚未准备好进行正常操作。
• 绿色高亮 LED 指示机器人手臂开启，且准备好进行正常操作。
LED 旁的文字进一步说明了机器人手臂的当前状态。
有效负载和安装设置
机器人手臂开启时，控制器控制机器人手臂的有效负载显示在白色小文本字段中。
更改值的方法是，点击文本域，然后输入一个新的值。请注意，设置该值不会变更
机器人手臂安装设置中的负载（详见 13.6），只会变更控制器使用的有效负载。
同样地，当前加载的安装文件名称显示在灰色的文本字段中。点击文本字段或点击
该字段旁边的加载按钮就可以加载不同的安装设置。另外，加载的安装设置可以通
过屏幕下方的 3D 视图旁的按钮进行定制。
在启动机器人手臂之前，务必验证有效负载和有效安装设置与机器人手臂的当前状
态匹配。
