2-1-4 50 1-52 9-526-11 ブザー BUZZER 1 EB2 1 34, MATS USITA E LECTRIC WORKS 51 1-76 1-167-11 HANDY CO NSOLE CON TROL ボード HANDY CO NSOLE CON TROL BOAR D 1 SONY, EA -9032 52 4-71 9-741-01 スペーサ SPACER 4 WLS-04 -0, KITAG AWA KO…

100%1 / 172
2-1-3
27 4-761-789-11
スペーサ
SPACER
2
FOR RIGHT SIDE, EA-9040
28 4-761-794-01
ローラ押え
ROLLER RETAINER
1
EA-9040
29 4-707-033-41
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C12*30, EA-9256
30 4-720-198-01
ブラケット
BRACKET
-178 2
FOR LIMIT SW (X-AXIS), EA-9285
30 4-720-198-02
ブラケット
BRACKET
179- 2
FOR LIMIT SW (X-AXIS), EA-9285 0
31 4-720-890-01
板ナット
PLATE NUT
179- 2
EA-9285 0
32 1-771-647-11
リミットスイッチ
LIMIT SWITCH
2
D4DS-2AFS, OMRON, EA-9053
33 7-683-427-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
-178 4
C4*25, EA-9285
33 7-683-429-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
179- 4
C4*30, EA-9285 0
34 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
-178 4
C4*10, EA-9303
34 7-683-419-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
179- 4
C4*8, EA-9302 0
35 4-720-026-01
リミットスイッチ用キー
LIMIT SWITCH KEY
2
D4DS-K3, OMRON
36 4-720-891-01
スペーサ
SPACER
-178 2
EA-9303
37 4-706-151-11
ケーブルロック
CABLE LOCK
4
KR5G5, TYTON
38 7-682-158-01
十字穴付きなべ小ねじ
(+ CROSS) PAN HEAD SCREW
4
+P4*4, EA-0090
39 4-720-334-01
感熱ロール紙
ROLL OF PRINT PAPER
1
OPTION (PRINTER), TP-341L-1, SEIKO I
SUPPLY
40 1-772-413-11
プリンタ
PRINTER
1
OPTION (PRINTER), DPU-3445S, SEIKO
INSTRUMENTS
41 4-720-352-01
プリンタブラケット
PRINTER BRACKET
1
OPTION (PRINTER)
42 7-688-005-11
ワッシャ
WASHER
4
OPTION (PRINTER), W5, MIDDLE
43 7-688-000-13
スプリングワッシャ
SPRING LOCK WASHER
4
OPTION (PRINETR), SW5,TYPE2
44 7-683-437-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
OPTION (PRINTER), C5*14
45 8-328-136-02
SERIAL I/O INPUT ボード
SERIAL I/O INPUT BOARD
2
AQ-0S20/SD10C-I16C, EA-0150
46 8-328-135-02
SERIAL DIO OUTPUT ボード
SERIAL DIO OUTPUT BOARD
2
AQ-0S10/SD10C-O16, EA-0150
47 1-761-262-11
LIMIT SENSOR ボード
LIMIT SENSOR BOARD
1
EA-9078
48 1-529-525-11
ブザー
BUZZER
1
OPTION (BUZZER Ass'y）, EB1124,
MATSUSITA ELECTRIC WORKS
49 7-683-419-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
OPTON (BUZZER Ass'y）, C4*8
2-1
本体上部
Machine Top
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
2-1-4
50 1-529-526-11
ブザー
BUZZER
1
EB2134, MATSUSITA ELECTRIC WORKS
51 1-761-167-11
HANDY CONSOLE CONTROL ボード
HANDY CONSOLE CONTROL BOARD
1
SONY, EA-9032
52 4-719-741-01
スペーサ
SPACER
4
WLS-04-0, KITAGAWA KOGYO
53 1-761-147-11
CAM TRG IN ボード
CAM TRG IN BOARD
2
SONY
54 4-761-771-11
ブロック
BLOCK
2
FOR DAMPER, EA-9016
55 4-701-250-01
Y 型継ぎ手
UNION
1
KQU06-00, SMC, EA-9207
56 1-454-952-11
ソレノイドバルブ
SOLENOID VALVE
1
VQZ115R-5L-M5-PRF, SMC, EA-9207
57 7-683-402-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*5, EA-9207
58 4-761-956-01
バルブブラケット
VALVE BRACKET
1
EA-9207
59 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
99- 2
C4*10, E-9240
60 4-761-955-01
バルブ取付プレート
VALVE PLATE
-98 1
EA-9207
61 7-683-423-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
-98 4
C4*16, EA-9240
62 1-418-673-11
デテクタ
DETECTOR
1
MJ10-T06, SONY PRECISION TECHNOLOGY,
EA-9012
63 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*6
64 4-719-935-01
カメラ電源取付プレート
CAMERA POWER PLATE
1
65 7-688-004-01
ワッシャ
WASHER
8
W4, SMALL, EA-0244
66 4-706-725-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*8
2-1
本体上部
Machine Top
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
2-2-1

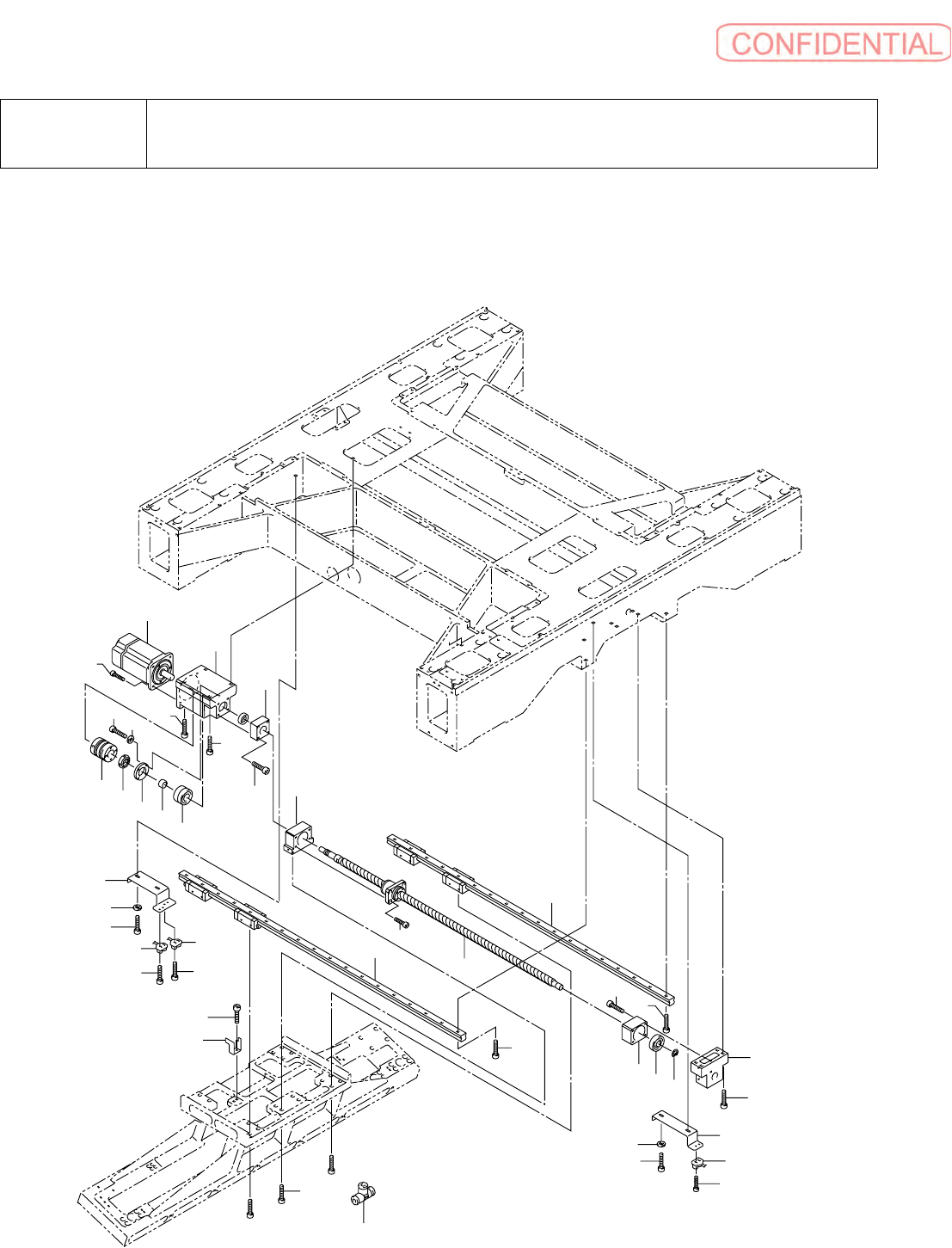

2-2
Ｘ軸部
X -Axis Section
14
14
10
16
17
1
10
11
3
12
13
5
6
7
8
9
19
20
21
2
4
4
27
28
29
26
33
31
26
30
32
25
22
23
26
28
29
15
15
18
25
24
34
