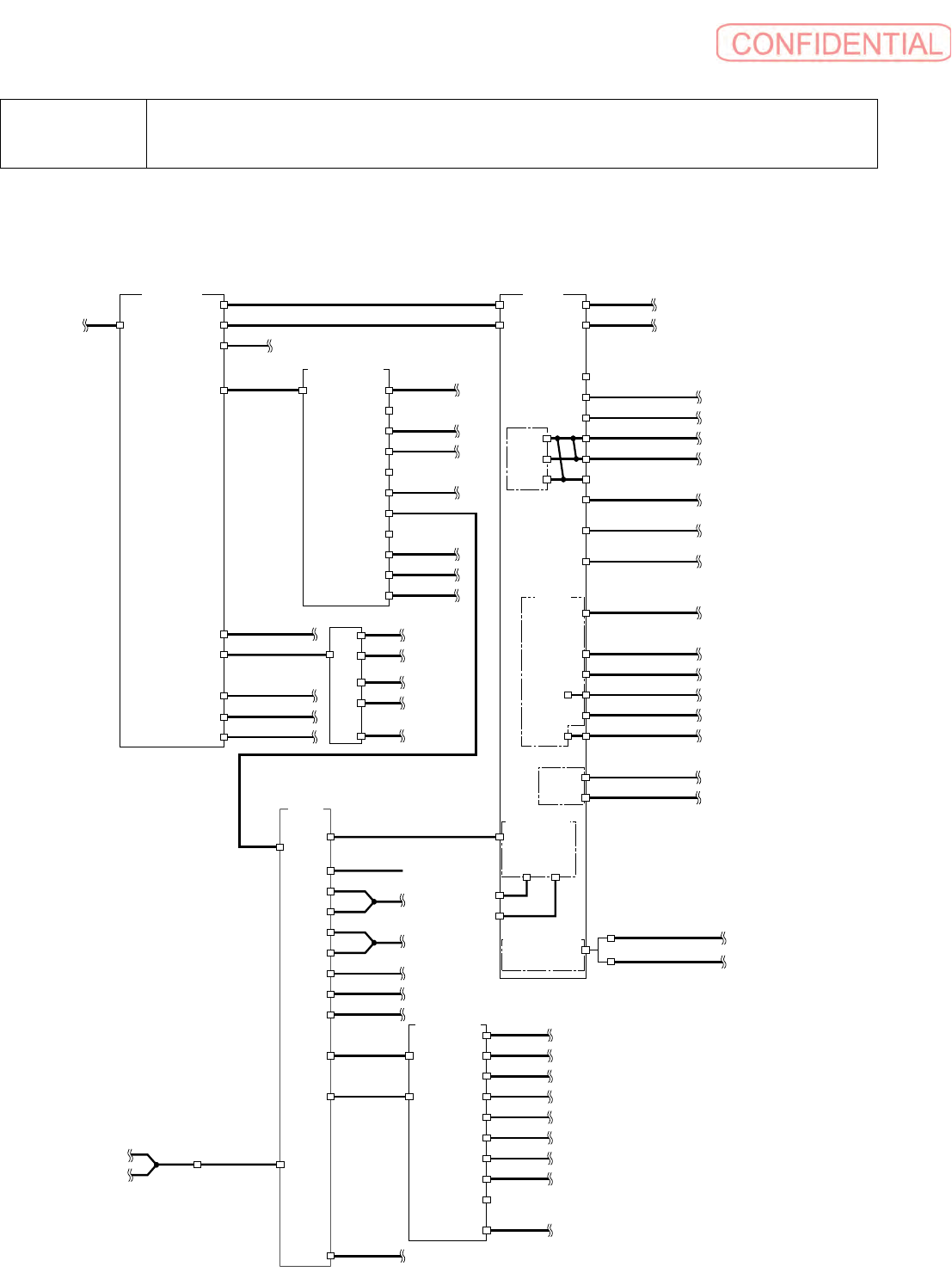

10-5-1
10-5
ケーブル　前側制御部
Cable (Front Control Unit)
16
34
PC-VGA
24
PC-PW
PC-ACIN RX
PC UNIT
25
TX
5
1
PW-OFF
PW-PNL
PC-RX
PC-TX
11
DS-ACIN DS-1
DS-2
DS-3
DS-11
DS-5
DS-6
DS-8
DS-9
DS-10
DS-12
DC SUPPLY UNIT
TB2
TO PRINTER
TO PS1
DC SUPPLY
TO FAN-R
TO FAN-F
TO TOUCH PAD
12
17
DS-4
13
14
15
18
PW-ACIN
4
3
2
PW-1
PW-SIG
PW-2
6
8
PW-EMG
9
10
PW-5
7
PW-6
PW-4
POWER UNIT
51
EX-2
56
CN9
CN6
CN3-A
CN3-B
CN4-B
CN1-A
CN4-A
CN1-B
CN2-A
CN2-B
CN5
SY-IF BOARD
57
SI-6
SI-3A
58
SI-3B
59
SI-4B
60
SI-1A
61
SI-4A
62
SI-1B
63
SI-2A
64
SI-5
SERIAL1
CAM-IN
V-OUT
26
(DEBUG PORT)
PC-CAM4
PC-CAM1
27
PC-CAM2
P-OUT
30
2928
PC-CAM3
31
PC-MON1
32
PC-CAMIN
33
PC-MON2
J8
J12
J11
PC-KEY
J10
J7
J5
N1
PC-PAD
35
PC-FDD
38
PC-PRN(PC-SIO1)
N2
39
PC-SIO2
36
PC-HCR
37
PC-HCF
SI-9
EX-9 SI-7
CN8
44
EX-15
48
CN15
EX-17
49
CN17
EX-18
50
CN18
EX-21
EX-22
DOOR
55
CN21
CN11
CN10
CN13
EX-14
EX-13
EX-11
47
46
CN14
EX-12
CN12
EX-1 PC-SYMC
BCOM
BETH
EX-8
CN1
45
40
41
EX-10
CN2
52
CN7CN9
SY-EX
BOARD
W-CPU
BOARD
SIO BOARD
BNC
CN1
MC-4 MC-5
SY-MC BOARD
ETHERNET BOARD
19
20
21
22
23
COGNEX BOARD
J3
JCAM2
JCAM3
53 54
CN22
FAN-RR
FAN-RF
42
PC-LAN2
43
PC-LAN2
TO INTERFACE
PANEL RIGHT
TO INTERFACE
PANEL LEFT
10-5-2
10-5
ケーブル　前側制御部
CABLE (Front Control Unit)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 1-791-232-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9072
21
This cable is a part of PC UNIT
assembley.
3 1-791-240-11
キャブタイヤケーブル
CABTIRE CABLE
1
4 1-791-233-11
キャブタイヤケーブル
CABTIRE CABLE
1
5 1-791-237-11
キャブタイヤケーブル
CABTIRE CABLE
1
6 1-791-238-11
キャブタイヤケーブル
CABTIRE CABLE
1
7 1-791-234-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9024
8 1-791-330-11
キャブタイヤケーブル
CABTIRE CABLE
1
9 1-792-031-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0015
10 1-791-241-14
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0015
11 1-791-244-11
キャブタイヤケーブル
CABTIRE CABLE
1
12 1-791-248-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9024
13 1-791-246-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9024
14 1-791-247-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9024
15 1-791-245-11
キャブタイヤケーブル
CABTIRE CABLE
1
16 1-792-011-12
キャブタイヤケーブル
CABTIRE CABLE
23- 1
EA-9172
17 1-791-249-14
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9239
18 1-791-250-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9239
19 1-791-235-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9082
20 1-791-236-11
キャブタイヤケーブル
CABTIRE CABLE
1
21 1-791-239-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9082
22 1-791-760-11
キャブタイヤケーブル
CABTIRE CABLE
1
23 1-791-981-11
キャブタイヤケーブル
CABTIRE CABLE
1
EARTH LINE, EA-9060
24 1-791-406-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9239
25 1-791-397-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9239
26 1-791-762-11
カメラケーブル
CAMERA CABLE
1
4M, 2060 12P-12S, HIRAKAWA HEWTECH
10-5-3
27 1-792-383-11
カメラケーブル
CAMERA CABLE
1
OPTION (FIXED CAMERA), 3M, 2060 12P-
12S, HIRAKAWA HEWTECH, EA-9150
28 1-791-509-12
ハーネス
HARNESS
1
EA-9030
29 1-791-413-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9030
30 1-791-763-11
カメラケーブル
CAMERA CABLE
1
4M, 2060 12S-12S, HIRAKAWA HEWTECH
31 1-791-395-11
同軸ケーブル
COAXIAL CABLE
1
32 1-791-763-11
カメラケーブル
CAMERA CABLE
1
4M, 2060 12S-12S, HIRAKAWA HEWTECH
33 1-791-396-11
同軸ケーブル
COAXIAL CABLE
1
34 1-791-376-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0015
35 1-791-379-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9082
36 1-791-380-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9063
37 1-791-387-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9063
38 1-791-394-12
キャブタイヤケーブル
CABTIRE CABLE
1
OPTION (PRINTER), EA-9085
39 1-791-890-13
キャブタイヤケーブル
CABTIRE CABLE
1
OPTION (COMMUNICATION KIT), EA-9233
40 1-791-510-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0041
41 1-791-511-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9082
42 1-792-193-11
同軸ケーブル
COAXIAL CABLE
1
EA-9131
43 1-792-193-32
同軸ケーブル
COAXIAL CABLE
1
EA-0296
44 1-791-347-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-9050
45 1-791-352-12
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0042
46 1-791-312-11
キャブタイヤケーブル
CABTIRE CABLE
1
47 1-791-358-11
キャブタイヤケーブル
CABTIRE CABLE
1
48 1-791-291-13
キャブタイヤケーブル
CABTIRE CABLE
1
EA-0194
49 1-791-299-11
キャブタイヤケーブル
CABTIRE CABLE
1
50 1-791-359-11
キャブタイヤケーブル
CABTIRE CABLE
1
51 1-959-998-12
フラットケーブル
FLAT CABLE
1
EA-1170
52 1
There is no part number in this cable.
10-5
