SI-E1000_PL_805 - 第147页

11-1 -2 11-1 ノズル Nozzle ｲﾗｽﾄ番 号 Ref .No. 部品コード Pa r ts C o d e 部品名 Pa r t s N am e Serial No . 個数 Qty 備考 Remar ks 同期 Repl. 1 A-8417-3 33-A ノズル AF0502 1 NOZZLE AF0502 1 1 Compon ent:06 03 (020 1 ) 2 A-8417-3 34-A ノズル AF0…

100%1 / 172

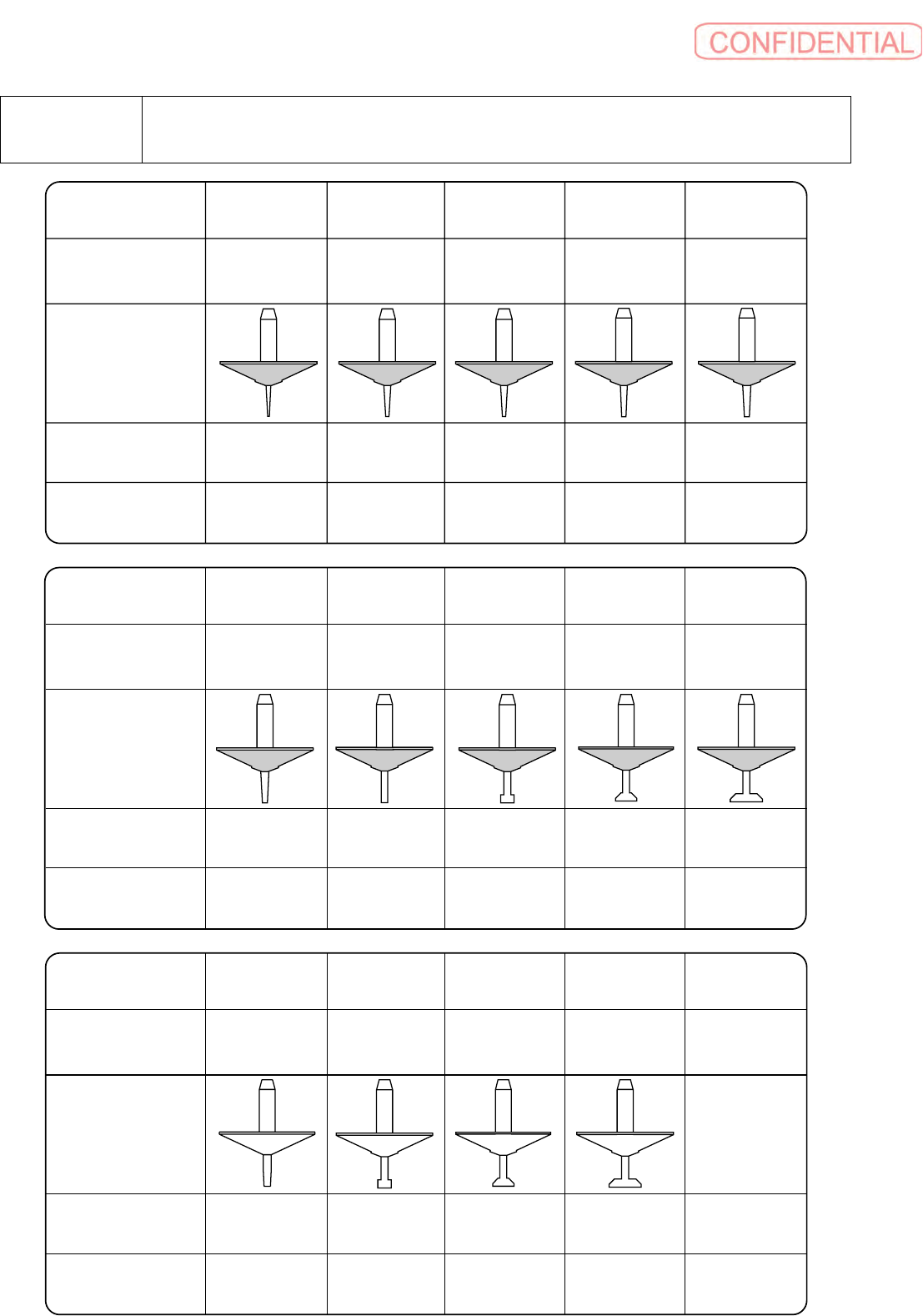

11-1-1
11-1
ノズル
Nozzle
名称
Name
形態
Shape
イラスト番号
Ref.No.
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
2
AF06040
0.6mm
0.4mm
4
AF08050
0.8mm
0.5mm
5
AF10070
1.0mm
0.7mm
6
AF10071
1.0mm
0.7mm
7
AF12080
1.2mm
0.8mm
8
AF25200
2.5mm
2.0mm
イラスト番号
Ref.No.
名称
Name
形態
Shape
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
10
AF60400
6.0mm
4.0mm
名称
Name
形態
Shape
イラスト番号
Ref.No.
ノズル外径
Outer Diameter
ノズル内径
Inner Diameter
11
AB12080
1.2mm
0.8mm
12
AB25200
2.5mm
2.0mm
13
AB12080
4.0mm
3.0mm
14
AB12080
6.0mm
4.0mm
3
AF06041
0.6mm
0.4mm
1
AF05021
0.45mm
0.2mm
9
AF40300
4.0mm
3.0mm
11-1-2
11-1
ノズル
Nozzle
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 A-8417-333-A
ノズル AF05021
NOZZLE AF05021
1
Component:0603 (0201)
2 A-8417-334-A
ノズル AF06040
NOZZLE AF06040
1
Component:1005 (0402)
3 A-8417-335-A
ノズル AF06041
NOZZLE AF06041
1
Component:1005 (0402)
4 A-8417-336-A
ノズル AF08050
NOZZLE AF08050
1
Component:1608 (0603)
5 A-8417-337-A
ノズル AF10070
NOZZLE AF10070
1
Component:1608 (0603) - 3216 (0804)
6 A-8417-338-A
ノズル AF10071
NOZZLE AF10071
1
Component:1608 (0603) - 3216 (0804)
7 A-8417-339-A
ノズル AF12080
NOZZLE AF12080
1
Component:2012 to 3.9sq.mm
8 A-8417-340-A
ノズル AF25200
NOZZLE AF25200
1
Component:4sq.mm to 6sq.mm
9 A-8417-341-A
ノズル AF40300
NOZZLE AF40300
1
Component:5sq.mm to 7sq.mm
10 A-8417-342-A
ノズル AF60400
NOZZLE AF60400
1
Component:7sq.mm to 25sq.mm
11 A-8417-332-A
ノズル AB12080
NOZZLE AB12080
1
Component:2012 - 3216
12 A-8417-433-A
ノズル AB25200
NOZZLE AB25200
1
Component:4sq.mm to 6sq.mm
13 A-8417-432-A
ノズル AB40300
NOZZLE AB40300
1
Component:5sq.mm to 7sq.mm
14 A-8417-434-A
ノズル AB60400
NOZZLE AB60400
1
Component:7sq.mm to 25sq.mm

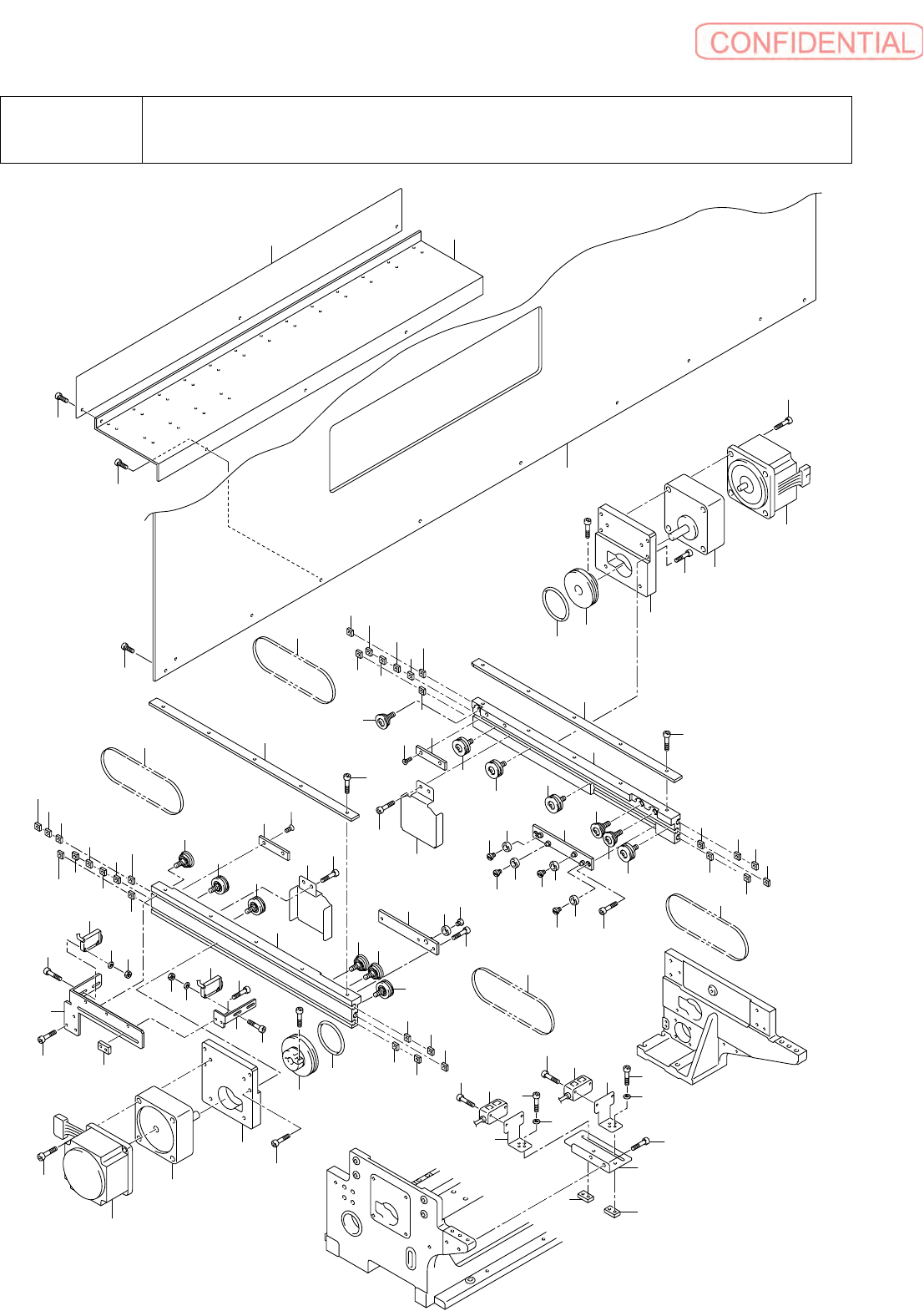

12-1-1
12-1
オプション　3 分割コンベア　（1/2）
Option 3 Section Conveyor (1/2)
26
26
1
3
3
2
3
5
5
6
26
15
15
15
15
15
15
15
15
15
15
15
22
34
7
26
28
29
15
15
15
30
16
27
27
28
29
34
22
17
18
18
19
19
21
20
22
23
15
15
15
15
13
12
14
24
21
9
10
11
8
39
27
15
15
15
15
15
39
40
38
18
41
23
42
23
18
41
33
38
40
32
32
33
31
31
32
25
32
31
33
27
35
26
32
31
27
26
31
36
27
15
7
27
6
9
8
10
12
11
13
14
37
15
15
15
15
15
7
17
4
