2-2-4 2-2 Ｘ軸 部 X-A xis Se ctio n ｲﾗｽﾄ番 号 Ref .No. 部品コード Pa r ts C o d e 部品名 Pa r t s N am e Serial No . 個数 Qty 備考 Remar ks 同期 Repl.
2-2-3
22 4-719-803-02
ボールネジ用ブラケット
BALL SCREW BRACKET
1
FOR X-AXIS, EA-9046
23 7-683-479-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C8*50
24 4-719-947-02
センサブラケット
SENSOR BRACKET
1
FOR +OT (X-AXIS), EA-9046
25 1-418-703-11
フォトセンサ
PHOTO SENSOR
2
EE-SX871A, OMROM
26 7-683-404-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C3*8
27 4-719-946-02
センサブラケット
SENSOR BRACKET
1
FOR ORIGIN (X-AXIS), EA-9046
28 7-688-004-11
ワッシャ
WASHER
8
W4, MIDDLE
29 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C4*10, EA-0090
30 1-418-702-11
フォトセンサ
PHOTO SENSOR
1
EE-SX771A, OMRON
31 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*6
32 4-719-799-03
センサドグ
SENSOR DOG
1
FOR X-AXIS, EA-9154
33 7-683-459-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
-258 4
C6*25, EA-0040
33 7-683-457-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
259- 4
C6*20, EA-0040
34 4-720-189-11
T 型継ぎ手
UNION TEE
1
KQ2T06-00
2-2
Ｘ軸部
X-Axis Section
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
2-2-4
2-2
Ｘ軸部
X-Axis Section
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.

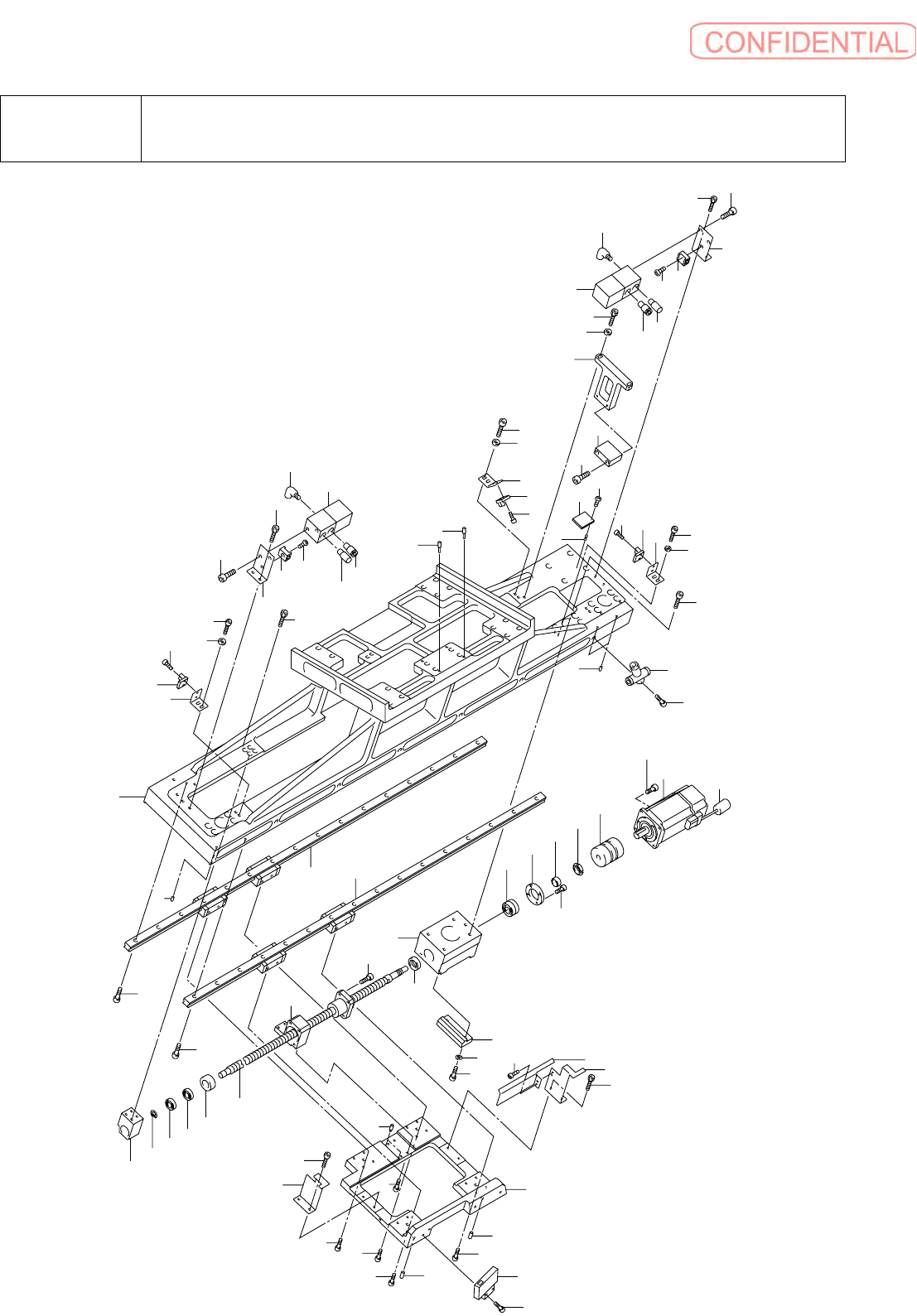

3-1-1
3-1
Ｙ ビーム
Y Beam
4
28
24
6
25
26
27
6
23
1
2
2
5
9
4
3
18
8
8
22
21
7
8
7
32
32
7
29
6
19
20
3
33
61
33
48
62
49
44
47
46
45
43
42
39
40
36
35
34
36
38
37
53
8
22
56
22
22
41
54
55
55
22
52
59
8
60
50
51
31
9
13
12
14
15
16
17
10
11
11
31
30
13
12
15
14
11
11
10
17
16
57
58
