14-1 -2 14-1 オプション 前側 用交換台車（ CE 仕様） Option T rolley with Cassette Bank for F ront Side (CE Application) ｲﾗｽﾄ番 号 Ref .No. 部品コード Pa r ts C o d e 部品名 Pa r t s N am e Serial No . 個数 Qty 備考 Remar ks 同期 Repl. 1 4-721-08 0-01 …

100%1 / 172

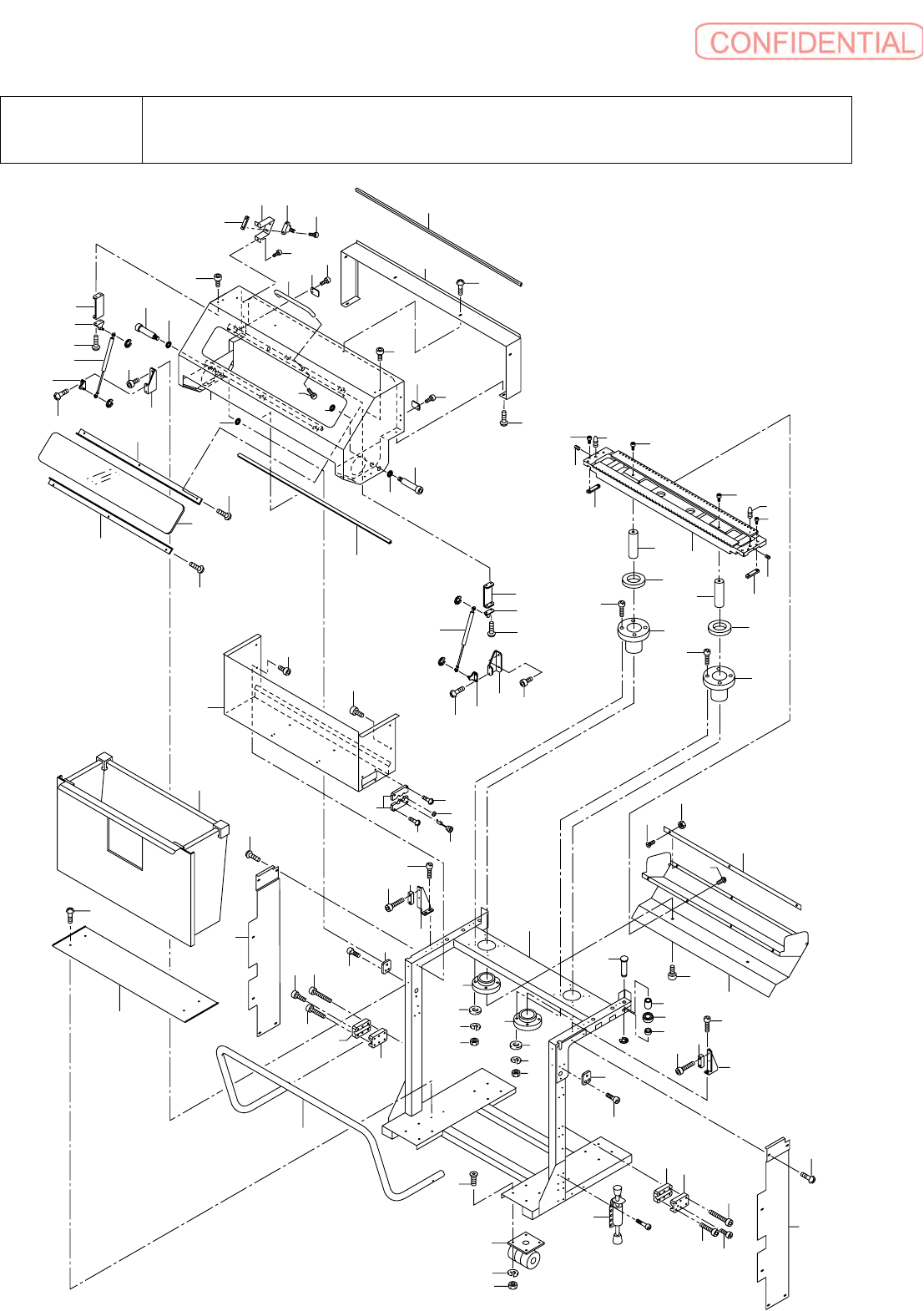

14-1-1
14-1
オプション　前側用交換台車（CE 仕様）
Option Trolley with Cassette Bank for Front Side (CE Application)
10
8
9
7
8
9
5
4
11
17
21
20
19
17
17
18
15
16
23
22
24
17
16
15
23
13
11
24
67
66
70
69
68
70
69
68
67
66
65
64
65
63
64
62
63
62
61
59
60
58
53
54
17
55
14
56
57
31
30
33
34
36
37
2
52
40
39
38
51
50
47
48
49
45
46
47
45
44
33
34
40
39
38
37
41
36
32
31
30
17
2
29
2
27
17
26
2
17
3
1
2
1
43
2
35
2
42
28
48
46
47
48
6
12
11
14
11
6
71
7
10
8
9
9
8
25
9
14-1-2
14-1
オプション　前側用交換台車（CE 仕様）
Option Trolley with Cassette Bank for Front Side (CE Application)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-721-080-01
ウインドウ押え板
WINDOW RETAINER
2
2 7-682-459-09
十字穴付きトラス小ねじ
(+ CROSS) TRUSS HEAD SCREW
34
+4*5
3 4-721-088-01
ウインドウ
WINDOW
1
4 4-721-092-01
カバー
COVER
1
5 4-721-114-01
ダンパブラケット
DAMPER BRACKET
1
6 7-683-434-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*8
7 4-721-126-01
ガスダンパ
GAS DAMPER
2
MISUMI
8 4-721-127-01
ガスダンパ金具
GAS DAMPER BRACKET
4
GSSB6A, MISUMI
9 7-682-246-02
十字穴付きさら小ねじ
(+ CROSS) FLAT HEAD SCREW
11
+K3*5
10 4-721-115-01
ダンパブラケット
DAMPER BRACKET
2
11 4-721-095-01
ワッシャ
WASHER
4
12 4-721-128-01
ストッパボルト
STOPPER BOLT
1
MSB12-LC53-FC8, MISUMI
13 4-721-128-11
ストッパボルト
STOPPER BOLT
1
MSB12-LC53-FC8, MISUMI
14 7-683-483-04
六角穴付ボルト
HEX SOCKET HEAD CAP SCREW
4
C8*10
15 4-721-072-01
マグネットプレート
MAGNET PLATE
2
16 7-683-402-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*5
17 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C4*6
18 4-711-852-41
取手
HANDLE
1
A-1042-C-3, TAKIGEN
19 4-720-026-01
リミットスイッチ用キー
LIMIT SWITCH KEY
1
D4DS-K3, OMRON
20 4-721-102-01
ドグブラケット
DOG BRACKET
1
21 4-721-059-01
板ナット
PLATE NUT
1
22 4-721-093-01
カバー
COVER
1
23 7-682-460-09
十字穴付きトラス小ねじ
(+CROSS) TRUSS SCREW
12
+T4*6
24 4-721-125-11
ブッシング
BUSHING
1
TE-016, MISUMI
25 4-721-114-11
ダンパブラケット
DAMPER BRACKET
1
26 4-721-089-02
台車カバー
COVER
1
14-1-3
27 4-721-096-02
カバー
COVER
2
28 4-721-129-01
コードストッパ
CORD STOPPER
1
SR-8R-3, MISUMI
29 4-717-897-31
グロメット
GROMET
1
C-30-BW-6-2, TAKIGEN
30 7-683-407-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*14
31 4-721-073-01
ストッパーゴム
STOPPER RUBBER
2
32 4-721-094-01
マグネットブラケット
MAGNET BRACKET
1
33 4-721-099-01
取り付け板
PLATE
2
34 4-707-488-11
六角穴付ボルト
HEX SOCKET HEAD CAP SCREW
4
C6*8
35 4-721-090-02
側面カバー
SIDE COVER
1
36 4-721-098-01
ハンドルホルダ
HANDLE HOLDER
2
37 4-721-097-01
ハンドルホルダ
HANDLE HOLDER
2
38 7-683-448-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*35
39 7-683-421-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*12
40 7-683-450-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*45
41 4-721-087-02
ハンドル
HANDLE
1
42 4-721-106-01
ダストボックス受け
DUST BOX RETAINER
1
43 4-721-079-02
ダストボックス
DUST BOX
1
44 4-721-110-01
台車
CHANGER CART
1
45 4-720-356-03
スペースリング
SPACE RING
2
46 7-688-006-11
ワッシャ
WASHER
8
W6,MIDDLE
47 7-623-213-22
スプリングワッシャ
SPRING LOCK WASHER
8
SW 6, TYPE 2
48 7-684-016-04
ナット
NUT
8
N6,TYPE1
49 4-716-498-11
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
16
BK6*16
50 4-720-367-01
キャスタ
CASTER
4
T50-POM, TOKAI CASTER
51 4-761-967-01
ストッパ
STOPPER
2
900-A, HAMMER CASTER
52 4-721-091-02
側面カバー
SIDE COVER
1
