14-2-1 14-2 オプション 後側用交換台車（ CE 仕様 基板サイズ 250mm ） Option T rolley wit h Casset te B ank f or Rear Side (CE A ppli cati on, PW B Size:250mm ) 10 8 9 7 8 9 5 4 11 17 21 20 19 17 17 18 15 16 23 22 24 17 16 15 23 13 11 24 68 67…

100%1 / 172
14-1-4
53 4-720-364-01
ヒンジピン
HINGE PIN
6
SHCCG8-45, MISUMI
54 4-720-924-11
スペースカラー
SPACE COLLAR
6
CLBU8-11-25, MISUMI
55 4-720-366-01
ベアリング
BEARING
6
MU30, UKAI
56 4-720-924-01
スペースカラー
SPACE COLLAR
6
CLBU8-11-5, MISUMI
57 4-721-094-11
マグネットブラケット
MAGNET BRACKET
1
58 4-720-360-03
カバー
COVER
1
59 7-682-160-01
十字穴付きなべ小ねじ
(+ CROSS) PAN HEAD SCREW
4
+P4*6
60 4-720-990-01
アドレスシール
ADDRESS SEAL
1
61 7-684-013-08
ナット
NUT
3
N3, TYPE1
62 4-720-363-01
リニアベアリング
LINEAR BEARING
2
FTSBMT30, TSK
63 7-683-459-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C6*25
64 4-720-923-01
ワッシャ
WASHER
4
UWFH30-55, MISUMI
65 4-720-362-01
リニアシャフト
LINEAR SHAFT
2
PSFJWT30.140.M8.SC15, TSK
66 4-720-355-01
プレート
PLATE
2
67 7-683-256-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
2
TN5*8,FLAT POINT
68 7-683-437-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*14
69 4-719-772-01
ロケートピン
LOCATING PIN
2
70 7-683-473-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C8*20
71 4-719-771-05
フィーダーステージ
FEEDER STAGE
1
14-1
オプション　前側用交換台車（CE 仕様）
Option Trolley with Cassette Bank for Front Side (CE Application)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.

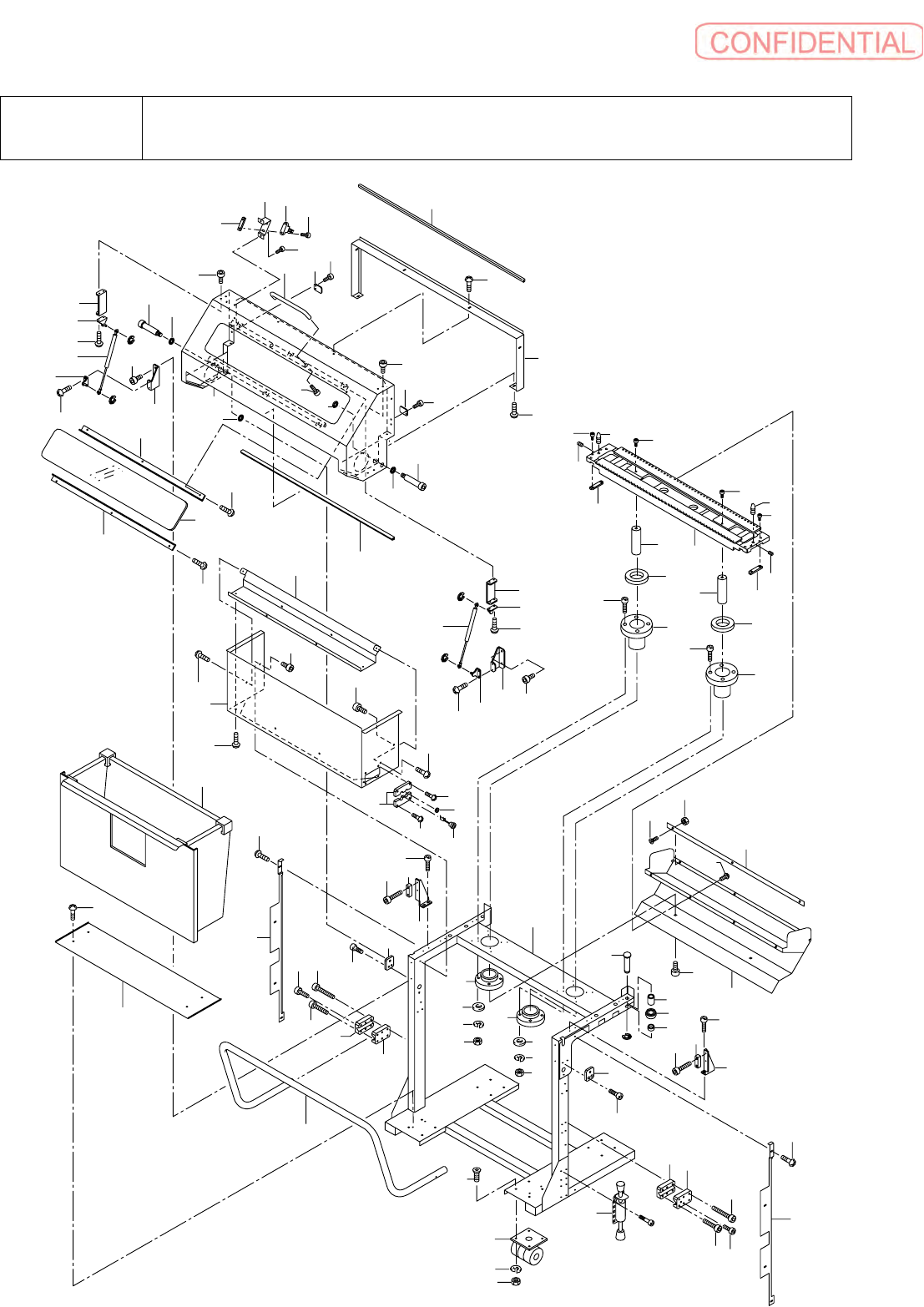

14-2-1
14-2
オプション　後側用交換台車（CE 仕様　基板サイズ 250mm）
Option Trolley with Cassette Bank for Rear Side (CE Application, PWB Size:250mm)
10
8
9
7
8
9
5
4
11
17
21
20
19
17
17
18
15
16
23
22
24
17
16
15
23
13
11
24
68
67
72
71
7069
71
70
69
68
67
66
65
66
64
65
63
64
63
62
9
60
61
59
54
55
17
56
14
57
58
32
73
34
35
37
38
2
53
41
40
39
52
51
48
49
50
46
47
48
46
45
34
35
41
40
39
38
42
37
33
32
73
17
2
31
2
28
29
17
27
28
2
17
26
3
1
2
1
28
44
2
36
2
43
30
49
47
48
49
6
12
11
14
11
7
10
8
9
9
8
25
6
14-2-2
14-2
オプション　後側用交換台車（CE 仕様　基板サイズ 250mm）
Option Trolley with Cassette Bank for Rear Side (CE Application, PWB Size:250mm)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-721-080-01
ウインドウ押え板
WINDOW RETAINER
2
2 7-682-459-09
十字穴付きトラス小ねじ
(+ CROSS) TRUSS HEAD SCREW
34
+4*5
3 4-721-088-01
ウインドウ
WINDOW
1
4 4-721-083-01
カバー
COVER
1
5 4-721-114-01
ダンパブラケット
DAMPER BRACKET
1
6 7-683-434-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
8
C5*8
7 4-721-126-01
ガスダンパ
GAS DAMPER
2
MISUMI
8 4-721-127-01
ガスダンパ金具
GAS DAMPER BRACKET
4
GSSB6A, MISUMI
9 7-682-246-02
十字穴付きさら小ねじ
(+ CROSS) FLAT HEAD SCREW
11
+K3*5
10 4-721-115-01
ダンパブラケット
DAMPER BRACKET
2
11 4-721-095-01
ワッシャ
WASHER
4
12 4-721-128-01
ストッパボルト
STOPPER BOLT
1
MSB12-LC53-FC8, MISUMI
13 4-721-128-11
ストッパボルト
STOPPER BOLT
1
MSB12-LC53-FC8, MISUMI
14 7-683-483-04
六角穴付ボルト
HEX SOCKET HEAD CAP SCREW
4
C8*10
15 4-721-072-01
マグネットプレート
MAGNET PLATE
2
16 7-683-402-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*5
17 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C4*6
18 4-711-852-41
取手
HANDLE
1
A-1042-C-3, TAKIGEN
19 4-720-026-01
リミットスイッチ用キー
LIMIT SWITCH KEY
1
D4DS-K3, OMRON
20 4-721-103-01
ドグブラケット
DOG BRACKET
1
21 4-721-059-01
板ナット
PLATE NUT
1
22 4-721-085-01
カバー
COVER
1
23 7-682-460-09
十字穴付きトラス小ねじ
(+CROSS) TRUSS SCREW
12
+T4*6
24 4-721-125-11
ブッシング
BUSHING
1
TE-016, MISUMI
25 4-721-114-11
ダンパブラケット
DAMPER BRACKET
1
26 4-721-053-01
コネクタボックスブラケット
CONNECTOR BOX BRACKET
1
