3-1-4 52 4-72 0-241-03 Y 軸サドル (Y-AXI S) SADD LE 179- 1 EA-9 1 75 53 4-71 9-795-01 センサドグ SENSOR DOG 1 FOR +O T (Y-A XIS) 54 4-70 6-957-51 段付平行ピン TWO TO LERANCE PARALL EL PIN 2 MSY5- 1 0, M ISUMI 55 4-70 5-596-01 平行ピン PARA…

100%1 / 172
3-1-3
27 4-705-584-11
スペーサ
SPACER
4
SQ-10, MAC8, EA-9086
28 1-418-707-11
フォトセンサ
PHOTO SENSOR
1
Y-CCW, EE-SX871A, OMRON
29 4-700-045-71
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*15
30 4-720-189-11
T 型継ぎ手
UNION TEE
1
KQ2T06-00, EA-0077
31 4-700-042-51
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*18
32 4-700-042-41
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
36
C4*15
33 4-720-239-02
LM ガイド
LM-GUIDE
2
SSR15W2UUC1+940LYH-2, THK, EA-9045
34 4-719-815-01
ボールネジ用ブラケット
BALL SCREW BRACKET
1
FOR Y-AXIS
35 7-624-198-21
C リング
C-CLIP
1
36 4-700-068-01
ベアリング
BEARING
2
6900ZZ, NSK
37 4-719-809-02
ウレタンストッパ
POLYURETHANE STOPPER
1
FOR Y+ SIDE, EA-0277
38 4-720-238-01
ボールネジ
BALL SCREW
1
BNK1520-3GO+871LC5, THK
39 4-719-796-02
ブラケット
BRACKET
1
FOR SADDLE (Y-AXIS), EA-0076
40 4-706-010-11
オイルシール
OIL SEAL
-653 1
AB0588-F0, NOK, EA-1086
41 4-719-816-01
モータ取付ブラケット
MOTOR BRACKET
1
FOR Y-AXIS
42 4-711-443-11
ベアリング
BEARING
1
7001ATYDFC8P5, NSK
43 4-719-813-01
フランジ
FLANGE
1
FOR BEARING (Y-AXIS)
44 7-683-421-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
20
C4*12
45 4-719-814-01
カラー
COLLAR
1
FOR BEARING (Y-AXIS)
46 4-700-103-01
ファイン U ナット
FINE U-NUT
1
FU01SS, FUJI SEIMITSU MFG.
47 4-713-437-11
カップリング
COUPLING
1
SFC-035WD-14B-10B, MIKI PULLY
48 1-763-438-11
AC サーボモータ
AC SERVOMOTOR
1
FOR Y-AXIS, SGMAH-04AAA21, YASKAWA
ELECTRIC
49 4-705-131-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C5*15, EA-0078
50 4-719-812-01
ウレタンストッパ
POLYURETHANE STOPPER
1
FOR Y- SIDE
51 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
2
SW4, TYPE 2
52 4-720-241-02
Y 軸サドル
(Y-AXIS) SADDLE
-178 1
EA-9009
3-1
Ｙ ビーム
Y Beam
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
3-1-4
52 4-720-241-03
Y 軸サドル
(Y-AXIS) SADDLE
179- 1
EA-9175
53 4-719-795-01
センサドグ
SENSOR DOG
1
FOR +OT (Y-AXIS)
54 4-706-957-51
段付平行ピン
TWO TOLERANCE PARALLEL PIN
2
MSY5-10, MISUMI
55 4-705-596-01
平行ピン
PARALLEL PIN
2
HP6*15
56 7-683-459-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*25, EA-9317
57 1-418-710-11
センサアンプ
SENSOR AMPLIFIER
1
FS-V11, KEYENCE, EA-9042
58 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
-58 2
C3*6, EA-9245
58 7-683-405-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
59- 2
C3*10, EA-9245
59 4-719-817-01
センサドグ
SENSOR DOG
1
FOR -OT (Y-AXIS)
60 4-719-808-01
センサドグ
SENSOR DOG
1
FOR ORIGIN (Y-AXIS)
61 7-683-401-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*4
62 1-500-021-11
フェライトコア
FERRITE CORE
1
ZCAT3035-1330, TDK, EA-0421
3-1
Ｙビーム
Y Beam
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.

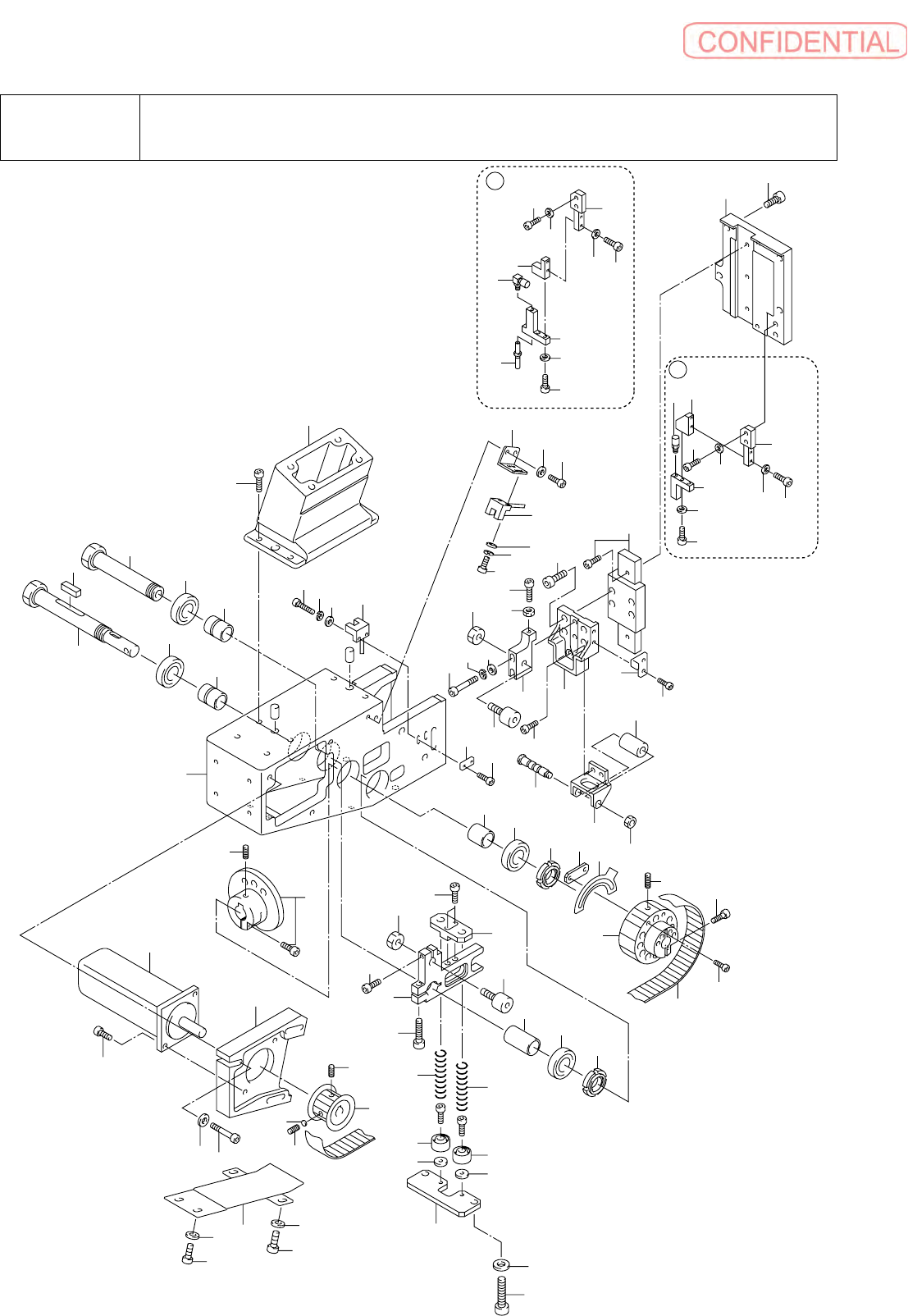

3-2-1
3-2
フィード（前側）
Feeder (Front)
66
67
a
a
New
Old
13
1
7
3
4
5
4
4
45
48
50
47
46
44
4
45
56
5
6
21
18
20
19
9
12
11
10
34
35
2
29
28
15
17
16
31
32
33
51
52
27
22
23
26
28
30
54
55
57
58
50
59
68
2
18
73
69
63
74
8
2
53
61
60
62
64
65
61
60
62
70
71
28
16
28
16
72
9
10
11
24
25
12
49
71
14
39
38
37
36
41
40
43
40
41
42
75
38
37
36
41
40
76
40
79
77
78
