3-3-2 3-3 フィード（後側） F eeder (Rear) ｲﾗｽﾄ番 号 Ref .No. 部品コード Pa r ts C o d e 部品名 Pa r t s N am e Serial No . 個数 Qty 備考 Remar ks 同期 Repl. 1 4-719-69 6-02 ガイド取付プレート GUIDE PL ATE 1 EA-20 22 2 7-683-42 0-04 六角穴付きボルト HEX SOCK ET…

100%1 / 172

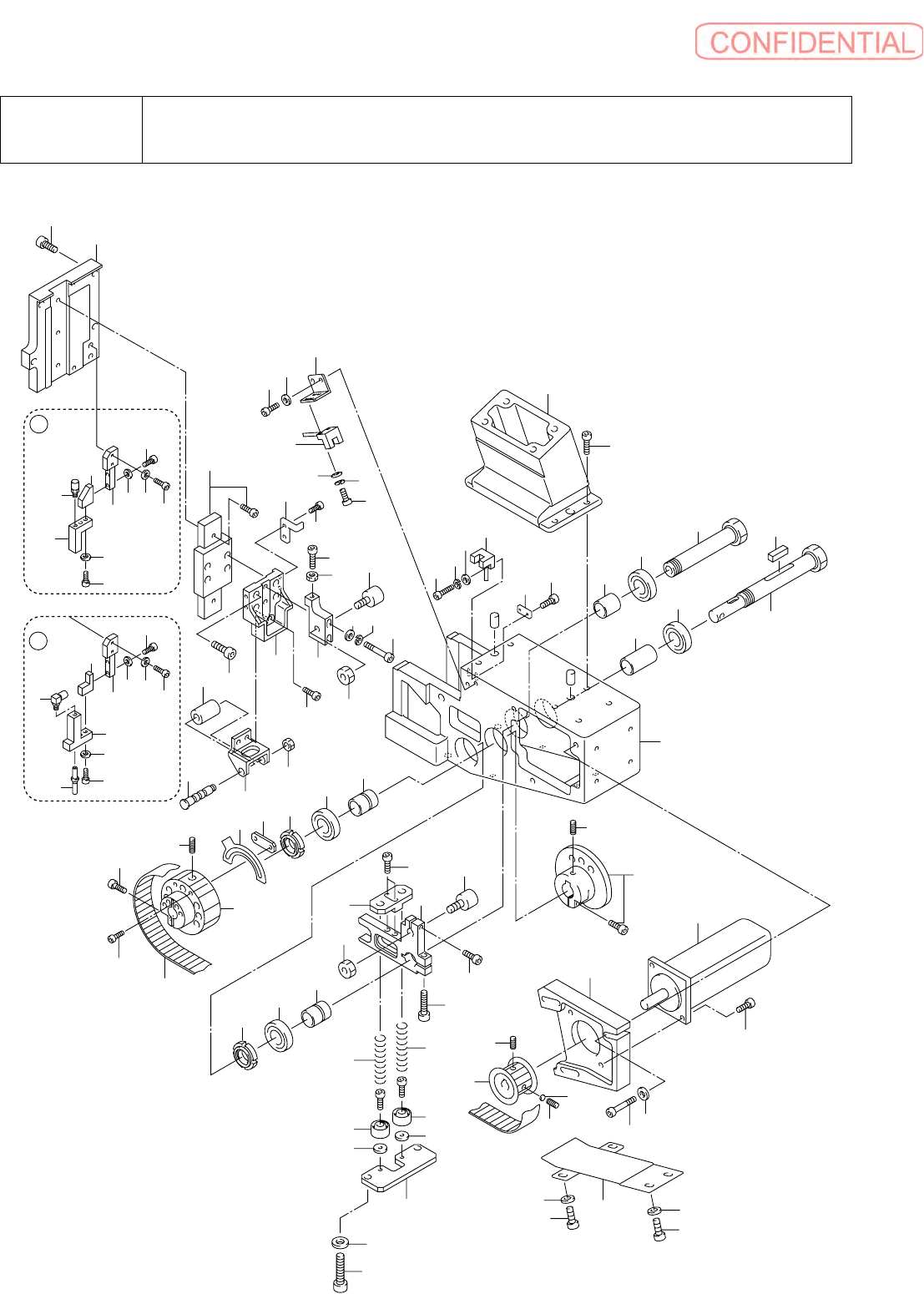

3-3-1
3-3
フィード（後側）
Feeder (Rear)
37
31
34
33
32
35
44
41
40
39
40
40
52
53
40
52
53
42
43
23
27
26
25
19
1
2
14
11
13
8
30
29
28
17
16
18
12
14
3
15
24
20
58
59
60
57
73
71
65
46
47
74
2
27
72
36
56
63
62
64
63
62
29
14
29
14
66
67
61
54
48
64
68
69
69
31
34
21
22
33
32
45
48
50
51
2
70
55
49
38
9
10
7
6
7
6
5
4
75
3
78
77
76
7
79
7
6
5
4
a
a
New
Old
3-3-2
3-3
フィード（後側）
Feeder (Rear)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-719-696-02
ガイド取付プレート
GUIDE PLATE
1
EA-2022
2 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C4*10
3 4-720-409-01
エアープッシャーステー
AIR PUSHER STAY
1
OPTION （MODIFICATUOIN KIT FOR BULK
CASSETTE), EA-0424 0
4 7-688-004-01
ワッシャ
WASHER
2
OPTION (MODIFICATION KIT FOR BULK
CASSETTE), W4, SMALL
5 7-683-421-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
OPTION (MODIFICATION KIT FOR BULK
CASSETTE), C4*12
6 7-683-405-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
OPTION （MODIFICATION KIT FOR BULK
CASSETTE), C3*10
7 7-688-003-01
ワッシャ
WASHER
4
OPTION (MODIFICATION KIT FOR BULK
CASSETTE), W3, SMALL
8 4-720-408-02
エアプッシャーステー
AIR PUSHER STAY
1
OPTION （MODIFICATION KIT FOR BULK
CASSETTE), EA-0424 0
9 4-702-269-01
ホースニップル
HOSE NIPPLE
1
OPTION (MODIFICATION KIT FOR BULK
CASSETTE), M-5H-4, SMC, EA-0424 0
10 4-720-410-02
エアプッシャ
AIR PUSHER
1
OPTION （MODIFICATION KIT FOR BULK
CASSETTE), EA-0424 0
11 4-720-202-02
LM ガイド
LM-GUIDE
1
LWLF18C1R84BE281, IKO, EA-9173
12 4-719-700-01
フィードブロック
FEED BLOCK
1
13 4-719-720-02
センサドグ
SENSOR DOG
1
EA-9015
14 7-683-402-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
14
C3*5
15 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*6
16 4-719-702-02
ブラケット
BARCKET
1
EA-1035
17 4-719-713-02
フィードローラ軸
FEED ROLLER SHAFT
-638 1
EA-1139
17 4-719-713-03
フィードローラ軸
FEED ROLLER SHAFT
639- 1
EA-1139
18 4-707-109-41
U ナット
U-NUT
1
M4*0.7,TYPE3, FUJI SEIMITSU MFG.
19 4-719-714-01
フィードローラ
FEED ROLLER
1
20 4-719-701-01
ストッパー用ブロック
STOPPER BLOCK
1
21 7-683-408-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C3*16
22 7-684-013-08
ナット
NUT
1
N3, TYPE1
23 4-707-147-11
カムフォロア
CAM-FOLLOWER
1
CFN 5 R-A, THK
24 4-706-960-11
U ナット
U-NUT
1
M5*0.8,TYPE2, FUJI SEIMITSU MFG.
25 7-688-004-01
ワッシャ
WASHER
2
W4, SMALL
3-3-3
26 7-623-210-22
スプリングワッシャ
SPRING LOCK WASHER
2
SW4, TYPE 2
27 7-683-425-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
5
C4*20
28 4-719-703-01
センサブラケット
SENSOR BRACKET
1
FOR ORIGIN (F-AXIS)
29 7-688-003-11
ワッシャ
WASHER
6
W3, MIDDLE
30 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*6
31 1-418-708-11
フォトセンサ
PHOTO SENSOR
2
PM-L24, SUNX
32 7-688-001-01
ワッシャ
WASHER
4
W2, SMALL
33 7-623-205-22
スプリングワッシャ
SPRING LOCK WASHER
4
SW2, TYPE 2
34 7-683-000-23
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C2*8
35 4-719-724-01
ユニット取付ブロック
UNIT BLOCK
1
36 X-4700-369-1
フィードユニットケーシング Ass'y
FEED UNIT CASING Ass'y
1
37 4-719-725-01
板ナット
PLATE NUT
1
38 7-683-000-30
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C2*16, EA-9015
39 4-719-709-01
カラー
COLLAR
1
40 4-715-160-01
ベアリング
BEARING
4
6901ZZNR, NSK
41 4-719-698-01
カムレバー用シャフト
CAM LEVER SHAFT
1
42 4-719-710-01
カラー
COLLAR
1
43 4-719-699-03
カム用シャフト
CAM SHAFT
1
EA-2025
44 4-719-707-01
平行キー
PARALLEL KEY
1
5*5*16
45 4-719-705-02
プーリ
PULLEY
1
EA-0019
46 4-720-925-01
タイミングベルト
TIMING BELT
1
150S3M225UG, BANDO, EA-0024
47 4-761-787-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C3*22, EA-9015
48 7-683-421-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C4*12
49 7-683-247-08
六角穴付き止めネジ
HEX SOCKET SET SCREW
1
TN4*6,FLAT POINT
50 4-719-704-01
センサドグ
SENSOR DOG
1
FOR ORIGIN (F-AXIS)
51 4-719-726-02
板ナット
PLATE NUT
1
EA-9015
