Ａ ヘッ ド（ 2/2 ） Old New a a 37 35 4 41 24 24 38 46 65 49 51 50 44 61 25 52 45 18 18 75 77 76 78 26 55 19 17 27 23 6 5 13 11 1 10 12 7 8 31 7 43 36 40 15 57 77 18 53 56 26 18 18 25 26 26 34 33 60 26 42 39 72 70 67 68 58 67 …
B セット
B SET EA-1016

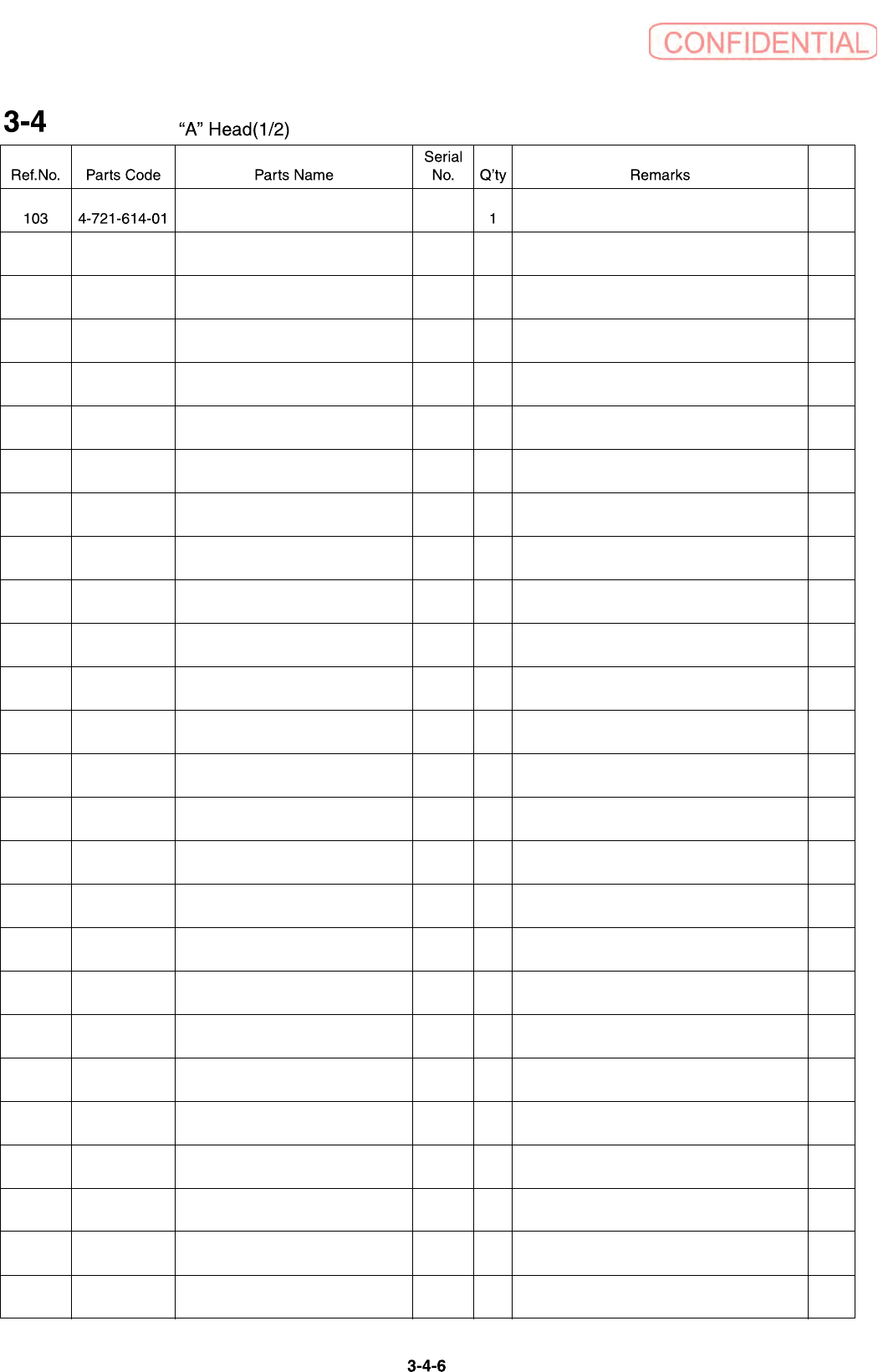

Ａ ヘッド（1/2）
ｲﾗｽﾄ番号 部品コード 部品名 個数 備考 同期
Repl.
104 4-719-855-04
ブッシュ(1)
BUSHING(1)
12
102 4-719-856-03
ブッシュ(2)
BUSHING(2)
12
Ａ ヘッド（2/2）
Old
New
a
a
37
35
4
41
24
24
38
46
65
49
51
50
44
61
25
52
45
18
18
75
77
76
78
26
55
19
17
27
23
6
5
13
11
1
10
12
7
8
31
7
43
36
40
15
57
77
18
53
56
26
18
18
25
26
26
34
33
60
26
42
39
72
70
67
68
58
67
63
69
71
59
79
64
54
54
14
16
15
22
28
29
15
26
62
8
7
30
9
7
30
32
36
25
47
66
21
20
3
73
48
2
74
80
3-5-2
3-5
Ａ ヘッド（2/2）
A Head (2/2)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 X-4700-471-1
移動鏡筒 Ass'y
PARTS CAMERA/PICK UP CAMERA/LED
1
INCLUDING 1-517-999-11 AND A-8417-132-
A, EA-0123
1 X-4700-474-2
移動鏡筒 Ass'y
PARTS CAMERA/PICK UP CAMERA/LED
1
45-degree illuminated moving camera, INCLUDING
4-721-183-01 AND 4-721-747-01, Changed
synchronously with LED Control Board Ⅲ , EA-1113
*2
(9-2,
10-7)
2 1-517-999-11
LED 照明
LED
1
LR-002, TB OPTICAL, EA-0123
3 A-8417-132-A
ミラー Ass'y
MIRROR Ass'y
1
EA-9301
3 4-721-183-03
ミラー Ass'y
MIRROR Ass'y
1
For 45-degree illuminated moving
camera, EA-1113
4 4-761-823-01
スペーサ
SPACER
2
Specify size and q'ty, if necessary.,
T=0.1, EA-9042
4 4-761-823-11
スペーサ
SPACER
1
Specify size and q'ty, if necessary.,
T=0.3, EA-9042
5 4-719-939-02
カメラ調整用ブロック
CAMERA ADJUSTING BLOCK
1
EA-1266
6 4-719-940-03
カメラ調整用ブロック
CAMERA ADJUSTING BLOCK
1
EA-9088
7 7-688-005-01
ワッシャ
WASHER
7
W5, SMALL
8 7-683-446-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*40
9 7-683-440-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
C5*20
10 7-683-442-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C5*25
11 4-706-957-61
段付平行ピン
TWO TOLERANCE PARALLEL PIN
2
MSY5-15, MISUMI
12 4-761-863-11
スペーサ
SPACER
8
Specify size and q'ty, if necessary.,
t=0.1, EA-9298
12 4-761-863-01
スペーサ
SPACER
4
Specify size and q'ty, if necessary.,
t=0.3, EA-9088
13 4-719-938-05
ヘッドハウジング
HEAD HOUSING
1
EA-1205 0
14 4-719-933-01
プレート
PLATE
1
15 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*10
16 7-683-419-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*8
17 1-809-473-11
フォトセンサ
PHOTO SENSOR
1
RN-ORG (RN-AXIS), EE-SX672A, OMRON
18 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C3*6
19 4-719-903-01
センサブラケット
SENSOR BRACKET
1
20 4-706-151-11
ケーブルロック
CABLE LOCK
179- 1
KR5G5, TYTON, EA-9296 0
21 7-682-160-01
十字穴付きなべ小ねじ
(+ CROSS) PAN HEAD SCREW
179- 1
+P4*6, EA-9296 0
22 4-719-902-02
カメラ取付ブロック
CAMERA BLOCK
1
EA-2022
