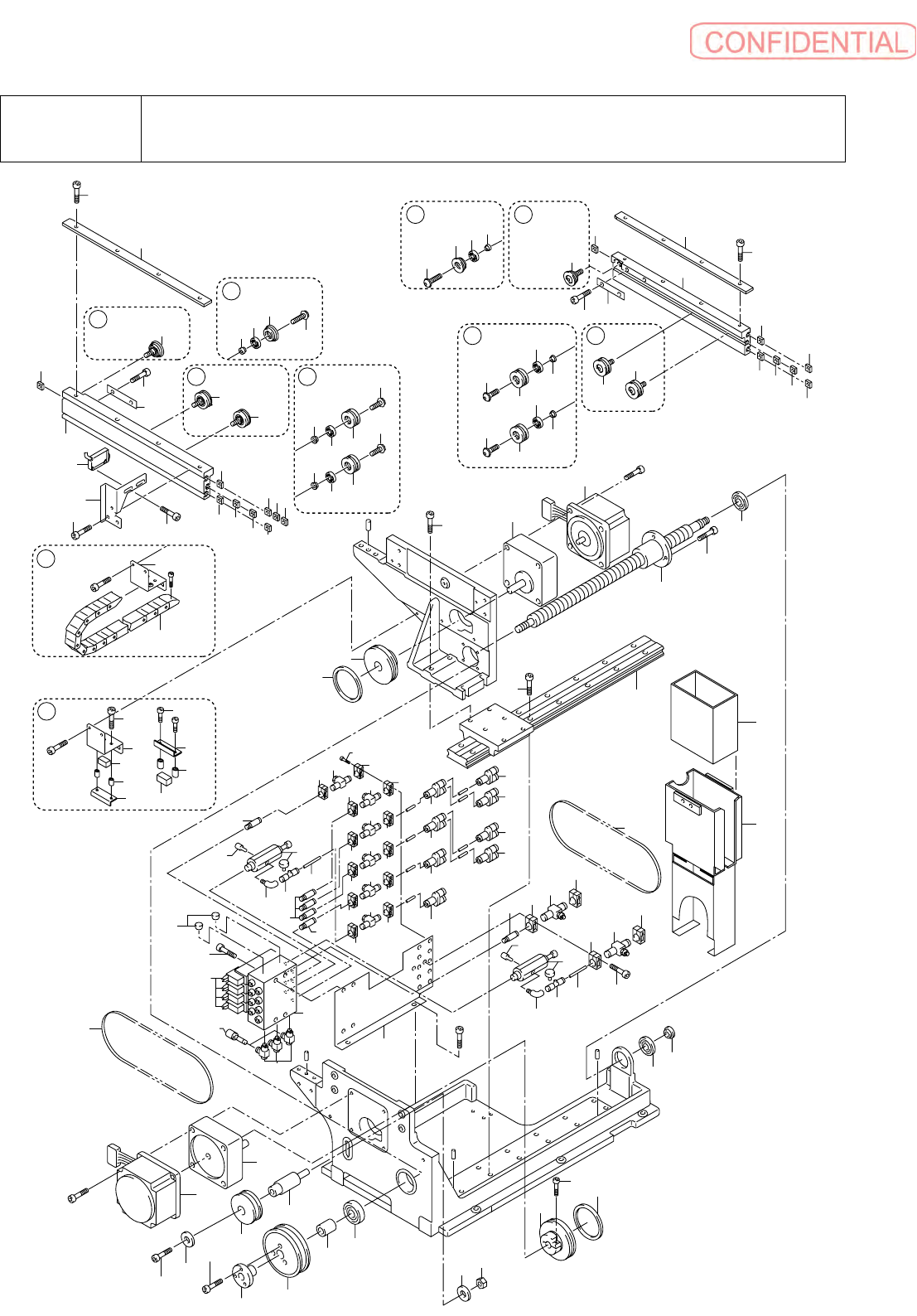

5-2-1
5-2
コンベア ( 右側レール）
Conveyor(Right Rails)
2
8
3
6
15
1
14
4
5
10
8
8
8
8
8
8
8
8
29
28
36
44
61
7
76
52
7
38
40
41
42
54
56
51
59
60
58
53
53
53
53
55
55
50
50
50
50
50
50
50
50
50
56
55
55
37
71
70
67
68
66
69
30
31
36
61
34
75
30
31
8
8
8
8
8
8
20
6
14
15
8
34
39
57
44
49
48
47
46
45
50
53
53
53
53
51
51
51
51
51
50
50
43
43
45
43
63
62
32
33
74
27
28
73
72
64
65
22
21
23
24
25
21
26
24
23
35
16
16
16
9
9
16
12
11
10
13
a
-#353
a
#354-
12
11
10
13
c
-#353
c
#354-
11
17
18
19
11
17
18
19
d
-#353
d
#354-
11
17
18
19
11
17
18
19
b
-#353
b
#354-
27
#19-
22
-#18
a
a
5-2-2
5-2
コンベア ( 右側レール）
Conveyor(Right Rails)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-719-992-01
フレーム
FRAME
1
2 4-720-000-01
センサブラケット
SENSOR BRACKET
1
3 1-418-711-11
フォトセンサ
PHOTO SENSOR
1
E3V3-D61, OMRON
4 7-683-406-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*12
5 7-683-420-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C4*10
6 4-719-993-02
ガイド
GUIDE
2
EA-9113
7 7-683-404-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C3*8
8 4-719-364-01
四角ナット
SQUARE NUT
16
NSM-04-4, NIC
9 4-721-030-01
プーリベアリング
PULLY BEARING
354- 2
ORIGIN, EA-0288
10 4-719-996-02
スリーブ
SLEEVE
-353 2
EA-0127
11 4-719-985-01
ベアリング
BEARING
-353 6
687, NSK, EA-0127
12 4-719-979-02
プーリ
PULLEY
-353 2
EA-0127
13 4-719-998-11
ボルト
BOLT
-353 4
M4*16, EA-0127
14 4-719-994-01
ベルトガイド
BELT GUIDE
2
15 4-702-261-01
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
4
BK3*4
16 4-721-029-01
プーリベアリング
PULLY BEARING
354- 4
ORIGIN, EA-0288
17 4-719-980-02
スリーブ
SLEEVE
-353 4
EA-0127
18 4-719-995-02
プーリ
PULLEY
-353 4
EA-0127
19 4-719-998-01
ボルト
BOLT
-353 4
M4*12, EA-0127
20 4-719-991-01
フレーム
FRAME
1
21 7-683-407-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
19- 4
C3*14
22 4-719-961-01
ケーブルベアブラケット
CABLE CARRIER BRACKET
-18 1
EA-9136
22 4-719-961-02
ケーブルベアブラケット
CABLE CARRIER BRACKET
19- 1
EA-9136
23 4-761-755-21
防塵ゴム
DUST PROTECTION RUBBER
19- 2
Adjust the size as necessary., L=22, C-
300-B-10*20, TAKIGEN
24 4-761-913-01
スリーブ
SLEEVE
19- 4
25 4-761-911-01
ケーブルクランプ
CABLE CLAMP
19- 1
5-2-3
26 4-761-912-01
ケーブルクランプ
CABLE CLAMP
19- 1
27 4-719-951-01
ランナーフレックス
RUNNER FLEX
-18 1
05. 30. 018. 16. 30P, IGUS, EA-9136
28 4-719-958-01
O リング
O-RING
2
CO 0046A P48, NOK
29 4-719-953-01
プーリ
PULLEY
2
30 4-717-013-21
ギアヘッド
GEAR HEAD
2
4GN7.5K, ORIENTAL MOTOR
31 1-763-396-11
スピードコントロールモータ
SPEED CONTROL MOTOR
2
HBLM425K-GN, ORIENTAL MOTOR
32 4-720-212-01
スクリューシャフト
SCREW SHAFT
1
TMR20-RX505+TTM20-R, IKO
33 7-683-454-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C6*14
34 4-700-061-11
ベアリング
BEARING
2
6000ZZNR, NSK
35 4-720-210-01
LM ガイド
LM-GUIDE
1
LW270400ELC1KO2P61, NSK, EA-0007
36 7-683-423-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
24
C4*16
37 1-454-933-11
ソレノイドバルブ
SOLENOID VALVE
4
VQZ2150-5G, SMC
38 4-719-967-01
マニホールド
MANIFOLD
1
VV5QZ25-0401C, SMC
39 4-719-968-01
サイレンサ
SILENCER
2
AN103-KM6, SMC
40 4-761-166-31
L 型継ぎ手
UNION ELBOW
3
KQ2VS06-02S, SMC
41 4-707-030-21
埋込ボルト
STUD BOLT
2
MSWT2, MISUMI
42 7-683-428-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C4*40
43 4-714-783-01
継ぎ手
UNION
4
KJS04-01S, SMC
44 4-712-992-11
減圧弁
PRESSURE REDUCING VALVE
2
ARJ210-M5G, SMC
45 4-702-271-01
プラグ
PLUG
2
46 4-708-141-01
L 型継ぎ手
UNION ELBOW
1
KJL04-M5, SMC
47 4-719-684-11
T 型継ぎ手
UNION TEE
1
KQ2T-04-M5
48 4-719-971-11
ニップル
NIPPLE
1
KQ2N04-99, SMC
49 4-714-783-11
継ぎ手
UNION
1
KJS06-01S, SMC
50 4-719-970-01
ホルダ
HOLDER
12
TMH-04J, SMC
51 4-708-047-01
スピードコントローラ
SPEED CONTROLLER
6
AS1001F-04, SMC
