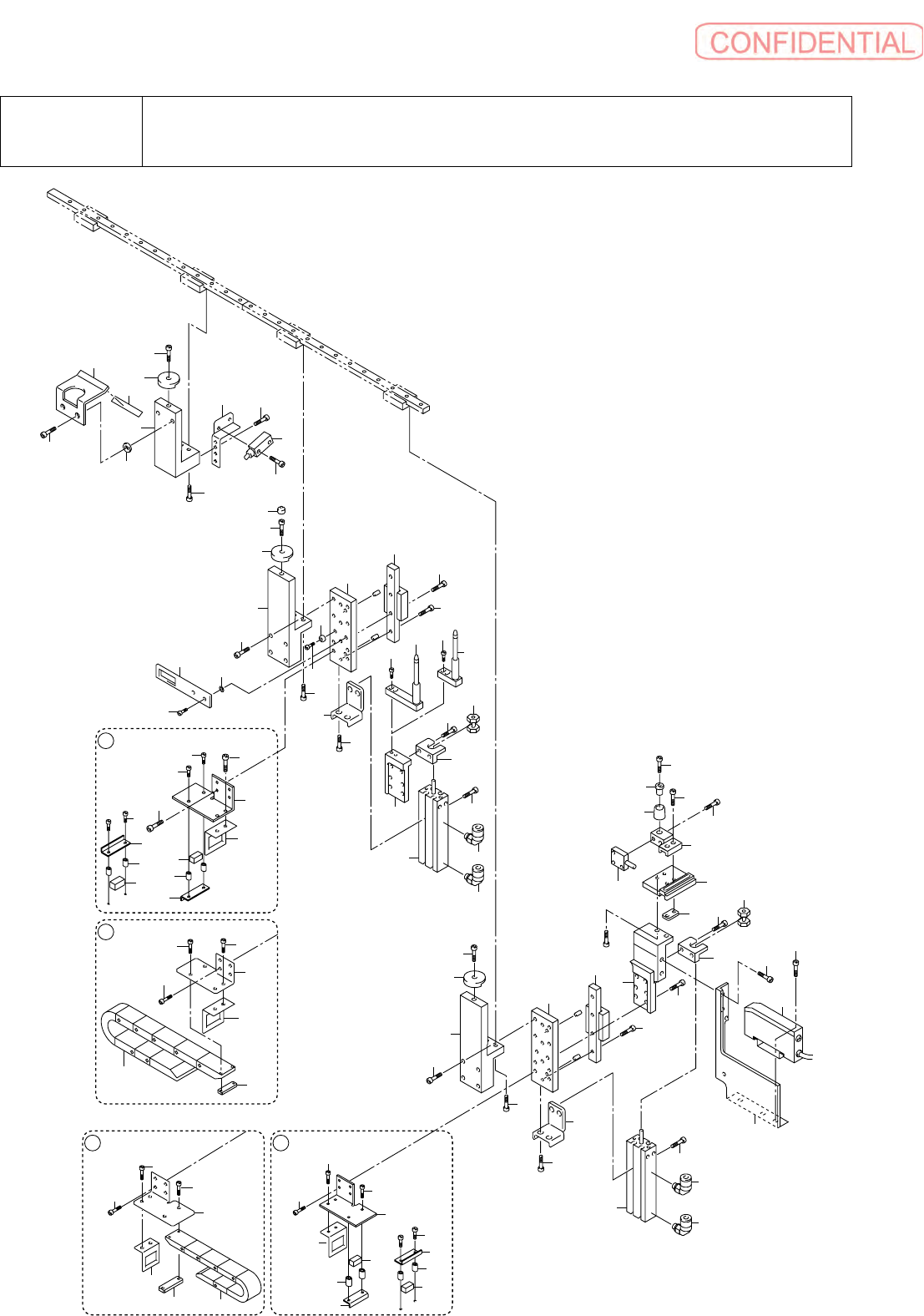

5-5-1 5-5 基板ストッパ ー（左→右） Board Stopper(Left → Right) 14 16 15 10 12 11 26 24 24 14 25 22 29 13 14 14 14 28 23 1 2 5 7 14 20 18 14 14 21 3 4 6 8 9 17 19 31 32 33 34 35 30 30 12 11 14 13 44 39 40 42 43 38 11 41 14 53 24 24 …

100%1 / 172
5-4-4
5-4
基板センサ
Board Sensor
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
5-5-1
5-5
基板ストッパー（左→右）
Board Stopper(Left → Right)
14
16
15
10
12
11
26
24
24
14
25
22
29
13
14
14
14
28
23
1
2
5
7
14
20
18
14
14
21
3
4
6
8
9
17
19
31
32
33
34
35
30
30
12
11
14
13
44
39
40
42
43
38
11
41
14
53
24
24
16
18
15
49
52
51
51
10
46
12
11
26
14
25
50
5
13
48
47
14
23
14
20
19
14
14
28
45
29
29
30
31
32
35
30
34
33
27
14
14
28
36
37
14
#19-
a
-#18
a
-#18
b
#19-
b
45
14
14
14
28
36
37
27
54
5-5-2
5-5
基板ストッパー ( 左→右）
Board Stopper(Left → Right)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-720-064-01
カラー
COLLAR
1
2 7-683-481-44
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C2.5*10, EA-9208
3 4-720-063-01
ストッパ
STOPPER
1
4 4-720-068-02
ブロック
BLOCK
1
EA-9014
5 7-683-405-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
7
C3*10
6 1-418-170-11
センサファイバ
SENSOR FIBER
1
FD-AFM2, SUNX
7 4-718-551-41
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
2
BK3*16
8 4-720-177-01
レール
RAIL
1
9 4-720-178-01
板ナット
PLATE NUT
1
10 4-720-065-02
スライダ
SLIDER
3
EA-9014
11 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*6
12 4-720-181-02
ワッシャ
WASHER
4
EA-0107
13 7-683-408-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C3*16
14 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
44
C3*6
15 X-4700-381-1
レールプレート Ass'y
RAIL PLATE Ass'y
3
16 4-721-043-01
LM ガイド
LM-GUIDE
3
LU090075TRK1J03P61, NSK, EA-0121
17 4-720-067-01
スライダ
SLIDER
1
18 7-683-401-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C3*4
19 4-761-798-01
ブラケット
BRACKET
3
EA-9014
20 4-720-073-01
シリンダジョイント
CYLINDER JOINT
3
21 1-418-714-11
センサアンプ
SENSOR AMPLIFIER
1
FX-M1, SUNX
22 4-720-343-02
ブラケット
BRACKET
1
EA-9188
23 1-454-937-11
シリンダ
CYLINDER
3
CDU6-40D-F9NV, SMC
24 4-708-141-01
L 型継ぎ手
UNION ELBOW
6
KJL04-M5, SMC
25 7-683-406-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*12
26 4-720-070-01
シリンダ取付ブラケット
CYLINDER BRACKET
3
