5-6-1 5-6 基板ストッパ ー（右→左） Board Stopper(Right → Left) 14 24 24 15 10 12 11 26 14 5 14 13 14 14 28 11 12 14 13 44 39 40 42 43 23 38 11 1 2 5 9 7 14 18 14 14 3 4 8 17 22 21 20 19 6 27 29 29 30 31 32 35 30 34 33 41 14 24 24 1…

100%1 / 172
5-5-4
51 7-683-481-54
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C2.5*12
52 X-4700-406-1
基準ピン Ass'y
REFERENCE PIN Ass'y
1
Reference side
53 X-4700-407-1
基準ピン Ass'y
REFERENCE PIN Ass'y
1
Slave side
54 4-721-615-01
キャップ
CAP
1
EA-1017
5-5
基板ストッパー ( 左→右）
Board Stopper(Left → Right)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.

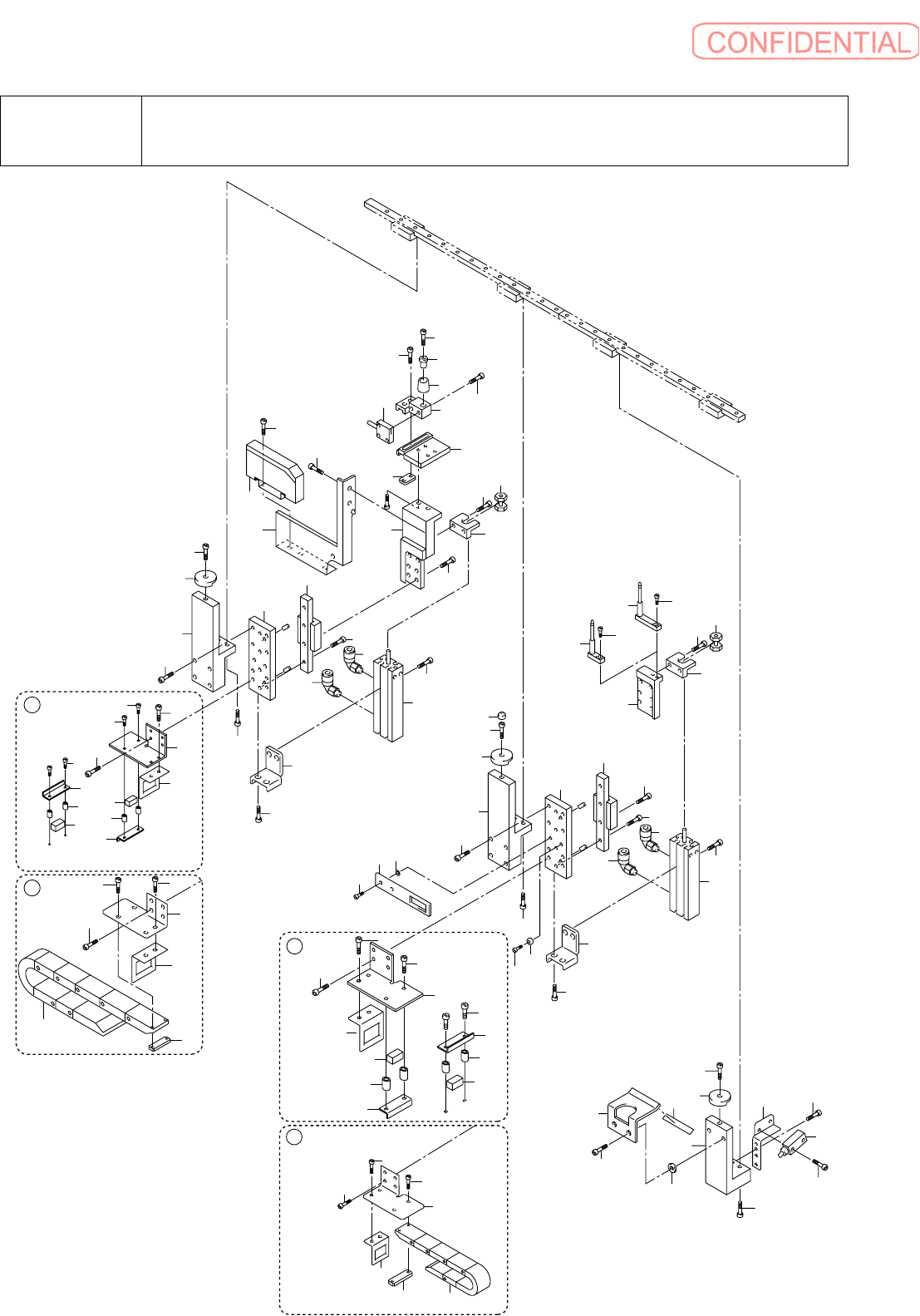

5-6-1
5-6
基板ストッパー（右→左）
Board Stopper(Right → Left)
14
24
24
15
10
12
11
26
14
5
14
13
14
14
28
11
12
14
13
44
39
40
42
43
23
38
11
1
2
5
9
7
14
18
14
14
3
4
8
17
22
21
20
19
6
27
29
29
30
31
32
35
30
34
33
41
14
24
24
15
10
12
53
50
52
11
26
14
5
13
48
47
46
14
49
5
23
14
20
19
51
51
16
18
16
29
14
14
28
45
30
31
32
33
34
35
30
27
14
14
14
28
36
37
-#18
a
#19-
a
45
14
14
28
36
37
14
-#18
b
#19-
b
54
5-6-2
5-6
基板ストッパー ( 右→左）
Board Stopper(Right → Left)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-720-064-01
カラー
COLLAR
1
2 7-683-481-44
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
1
C2.5*10, EA-9208
3 4-720-063-01
ストッパ
STOPPER
1
4 4-720-341-01
ブロック
BLOCK
1
EA-9014
5 7-683-405-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
7
C3*10
6 1-418-170-11
センサファイバ
SENSOR FIBER
1
FD-AFM2, SUNX
7 4-718-551-41
六角穴付きさらボルト
HEX SOCKET FLAT HEAD BOLT
2
BK3*16
8 4-720-177-01
レール
RAIL
1
9 4-720-178-01
板ナット
PLATE NUT
1
10 4-720-065-02
スライダ
SLIDER
3
EA-9014
11 7-683-418-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
6
C4*6
12 4-720-181-02
ワッシャ
WASHER
4
EA-0107
13 7-683-408-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
16
C3*16
14 7-683-403-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
44
C3*6
15 X-4700-381-1
レールプレート Ass'y
RAIL PLATE Ass'y
3
16 4-721-043-01
LM ガイド
LM-GUIDE
3
LU090075TRK1J03P61, NSK, EA-0121
17 4-720-340-01
スライダ
SLIDER
1
18 7-683-401-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
12
C3*4
19 4-761-798-01
ブラケット
BRACKET
3
EA-9014
20 4-720-073-01
シリンダジョイント
CYLINDER JOINT
3
21 1-418-714-11
センサアンプ
SENSOR AMPLIFIER
1
FX-M1, SUNX
22 4-720-180-03
ブラケット
BRACKET
1
EA-9188
23 1-454-937-11
シリンダ
CYLINDER
1
CDU6-40D-F9NV, SMC
24 4-708-141-01
L 型継ぎ手
UNION ELBOW
6
KJL04-M5, SMC
25 7-683-406-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
C3*12
26 4-720-070-01
シリンダ取付ブラケット
CYLINDER BRACKET
3
