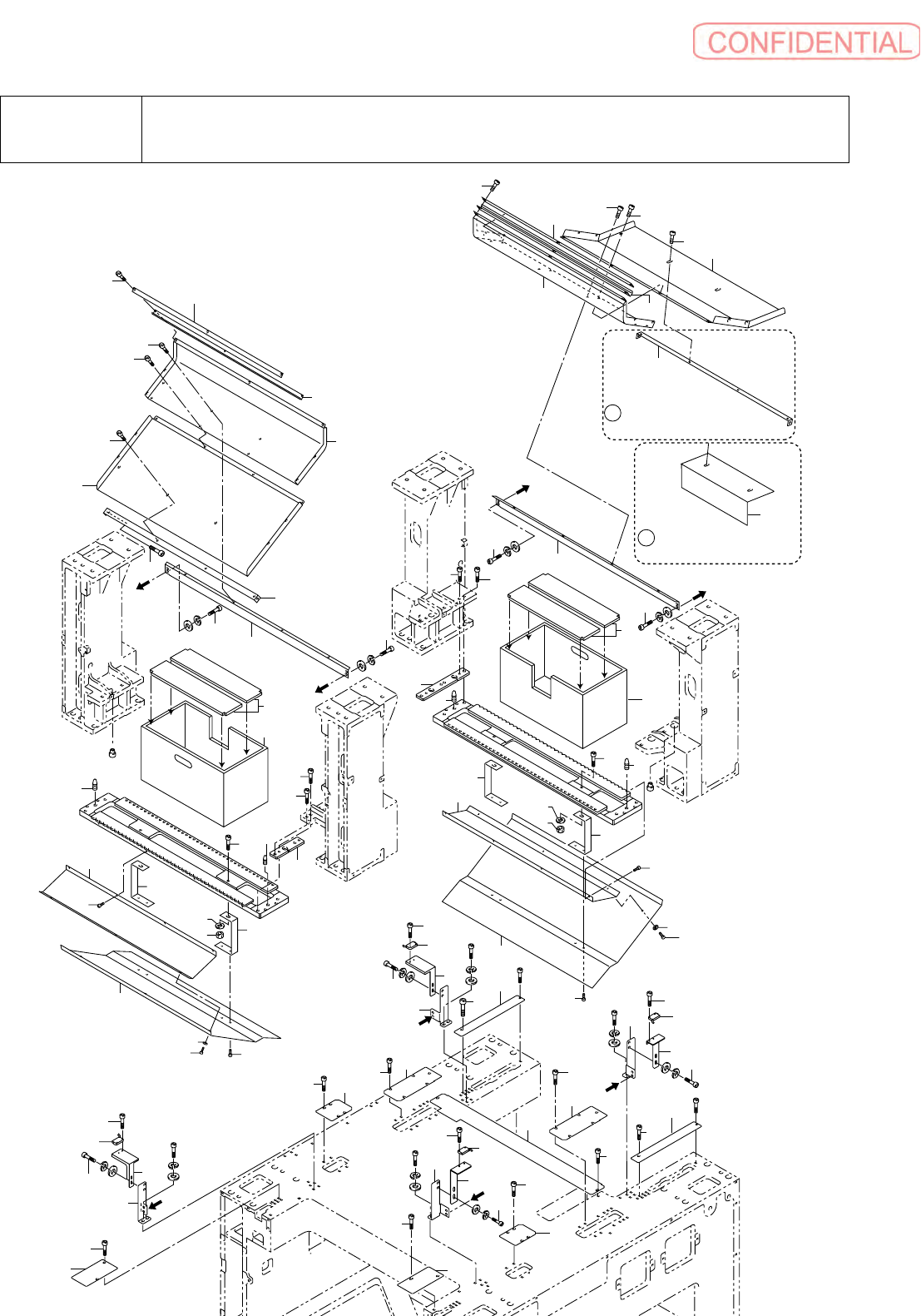

6-1-1 6-1 フィーダース テージ部 F eeder Stage 1 9 9 21 9 6 7 A A C C D D B B 8 17 18 18 18 18 24 24 25 9 21 9 24 21 29 35 24 23 32 22 9 21 21 21 21 22 28 21 21 28 30 30 27 27 31 26 26 20 20 19 12 9 8 10 1 4 4 16 15 42 35 35 42 37 …

100%1 / 172
5-7-4
5-7
バックアップ
Backup
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
6-1-1
6-1
フィーダーステージ部
Feeder Stage
1
9
9
21
9
6
7
A
A
C
C
D
D
B
B
8
17
18
18
18
18
24
24
25
9
21
9
24
21
29
35
24
23
32
22
9
21
21
21
21
22
28
21
21
28
30
30
27
27
31
26
26
20
20
19
12
9
8
10
1
4
4
16
15
42
35
35
42
37
38
37
37
35
36
36
41
41
39
40
39
35
37
40
37
38
37
16
15
3
11
9
a
#99-(330mmX250mm)
12
a
-#98(330mmX250mm)
-#593(460mmX360mm)
13
13
5
5
5
5
5
25
25
25
2
2
5
14
14
#594-(460mmX360mm)
34
6-1-2
6-1
フィーダーステージ部
Feeder Stage
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
1 4-719-770-02
カセットアドレス表示板
PARTS CASSETTE ADDRESS PLATE
2
EA-9167
2 4-700-047-11
六角穴付ボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
6
BH3*5
3 4-761-765-01
カセット浮き防止板
PLATE
1
FRONT SIDE, EA-9011
4 4-719-774-02
シュート
CHUTE
2
EA-9167
5 4-720-190-01
十字穴付きトラス小ネジ
(+ CROSS) TRUSS HEAD SCREW
24
+T4*6, EA-0063
6 4-719-775-02
シュート
CHUTE
1
FOR FRONT SIDE, EA-9167
7 4-719-786-02
シュートブラケット
CHUTE BRACKET
1
EA-9167
8 4-719-784-02
シュートブラケット
CHUTE BRACKET
2
EA-9167
8 4-720-388-02
シュートブラケット
CHUTE BRACKET
2
OPTION (MODIFICATION KIT FOR TROLLEY
WITH CASSETTE BANK）, EA-9166
9 7-683-419-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
26
C4*8
10 4-719-787-03
シュート
CHUTE
-593 1
FOR REAR SIDE,PWB DIMENSIONS L
SPECIFICATION (460mm*360mm), EA-1055 0
10 4-719-787-04
シュート
CHUTE
594- 1
FOR REAR SIDE,PWB DIMENSIONS L
SPECIFICATION (460mm*360mm), EA-1055 1
10 4-720-417-03
シュート
CHUTE
1
FOR REAR SIDE,PWB DIMENSIONS M
SPECIFICATION (330mm*250mm), EA-9253
*1(8-
4)
11 4-761-766-01
カセット浮き防止板
PLATE
1
REAR SIDE, EA-9011
12 4-720-876-01
シュートブラケット
CHUTE BRACKET
-593 1
PWB DIMENSIONS L SPECIFICATION
(460mm*360mm), EA-1055 0
12 4-720-878-01
シュートブラケット
CHUTE BRACKET
594- 1
FOR REAR SIDE,PWB DIMENSIONS L
SPECIFICATION (460mm*360mm) 1
12 4-719-786-02
シュートブラケット
CHUTE BRACKET
-98 1
PWB DIMENSIONS M SPECIFICATION
(330mm*250mm), EA-9253
12 4-720-878-01
シュートブラケット
CHUTE BRACKET
99- 1
PWB DIMENSIONS M SPECIFICATION
(330mm*250mm), EA-9253
*1(8-
4)
13 4-720-885-03
ダストボックス
DUST BOX
2
OPTION (DUST BOX), EA-0160
14 4-721-170-01
ダストボックス用底板
DUST BOX BOTTOM PLATE
2
EA-0279
15 7-683-474-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
C8*25
16 7-683-482-34
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
10
C10*30
17 4-719-852-05
プレート
PLATE
1
FOR LEFT-REAR SIDE, EA-1008
18 4-719-772-01
ロケートピン
LOCATING PIN
4
19 4-719-851-04
プレート
PLATE
1
FOR RIGHT-FRONT SIDE, EA-0166
20 4-721-676-01
カバー
COVER
2
FOR FRONT SIDE, EA-1056
