7-1-6 7-1 架台部 Base Block ｲﾗｽﾄ番 号 Ref .No. 部品コード Pa r ts C o d e 部品名 Pa r t s N am e Serial No . 個数 Qty 備考 Remar ks 同期 Repl.

100%1 / 172
7-1-5
75 7-683-404-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
OPTION (FIXED CAMERA), C3*8
76 4-707-488-01
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
OPTION (FIXED CAMERA), C6*18, EA-9089
77 4-720-913-01
プレート
PLATE
1
OPTION (FIXED CAMERA), PWB DIMENSIONS
L SPECIFICATION (460mm*360mm), EA-0010
78 4-702-994-01
六角穴付きボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
4
OPTION (FIXED CAMERA), PWB DIMENSIONS
L SPECIFICATION (460mm*360mm), BH6*8
79 4-720-912-01
プレート
PLATE
1
OPTION (FIXED CAMERA), PWB DIMENSIONS
M SPECIFICATION (330mm*250mm), EA-0010
80 4-702-994-01
六角穴付きボタンボルト
HEX SOCKET BUTTON HEAD CAP SCREW
2
OPTION (FIXED CAMERA), PWB DIMENSIONS
M SPECIFICATION(330mm*250mm), BH6*8
81 4-721-414-01
アンプブラケット
AMPLIFIER BRACKET
1
OPTION (FIXED CAMERA), E39-L143,
OMRON, EA-0307
82 1-435-516-11
電源トランス
POWER TRANSFORMER
1
Manufacture to UL guideline,
NETH5200AULS16, NUNOME DENKI
83 4-700-041-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
Manufacture to UL guideline, C8*16
84 7-623-214-22
スプリングワッシャ
SPRING LOCK WASHER
4
Manufacture to UL guideline, SW8,
TYPE2
85 7-688-000-31
ワッシャ
WASHER
4
Manufacture to UL guideline, W8, SMALL
86 4-720-995-01
ブラケット
BRACKET
1
FOR POWER TRANSFORMER, Manufacture to
UL guideline
87 7-683-434-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
3
Manufacture to UL guideline, C5*8
88 1-435-517-11
電源トランス
POWER TRANSFORMER
1
Manufacture to UL guideline,
NESB60AULS18, NUNOME DENKI
89 7-683-453-04
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
4
Manufacture to UL guideline, C6*12
90 4-761-901-02
ブレーカ用ブラケット
BREAKER BRACKET
1
Manufacture to UL guideline
91 1-576-449-11
ブレーカ
BREAKER
1
Manufacture to UL guideline, SA33BUL/
15, FUJI ELECTRIC
92 4-705-131-31
六角穴付きボルト
HEX SOCKET HEAD CAP SCREW
2
Manufacture to UL guideline, C5*15
93 4-719-655-11
端子カバー
TERMINAL COVER
1
Manufacture to UL guideline, BZ-TS20B-
3, FUJI ELECTRIC
94 4-722-207-01
ベルト
BELT
-653 1
BANFLEX5M475, ORION MACHINERY, EA-1182 0
94 4-722-361-01
ベルト
BELT
654- 1
35303430040, ORION MACHINERY, EA-2006 1
95 4-722-362-01
モータプーリ
MOTOR PULLY
654- 1
4KB2130101, ORION MACHINERY, EA-2006 1
96 4-722-363-01
ポンププーリ
PUMP PULLY
654- 1
4KB2130201, ORION MACHINERY, EA-2006 1
7-1
架台部
Base Block
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.
7-1-6
7-1
架台部
Base Block
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Qty
備考
Remarks
同期
Repl.

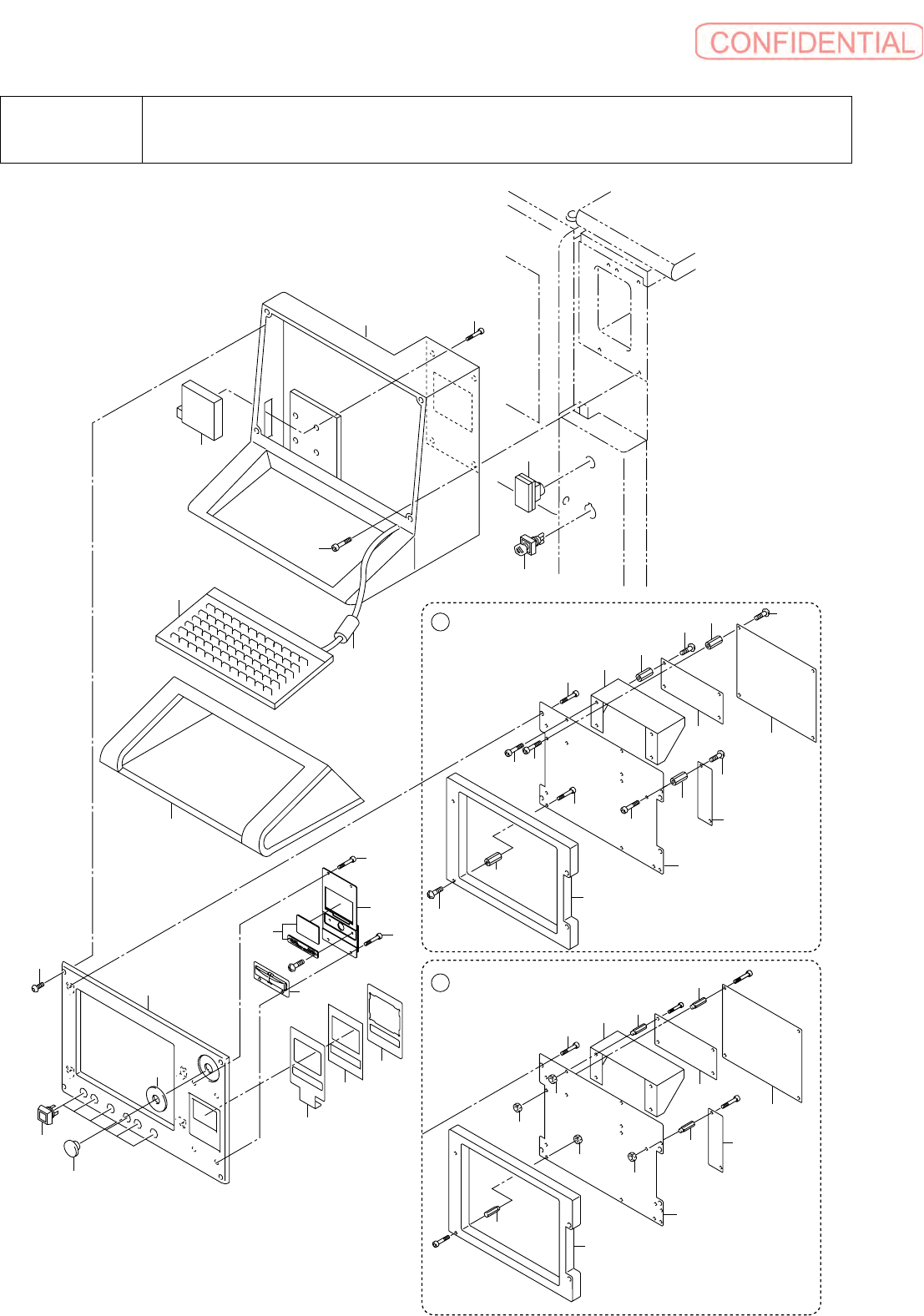

8-1-1
