Ref No. Remarks R 1 Q't y 1-G 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX045DA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 SHEET 1 1 N210068086AA STAND 2 2 N2100…

100%1 / 272
1-G
本体部
Main Body

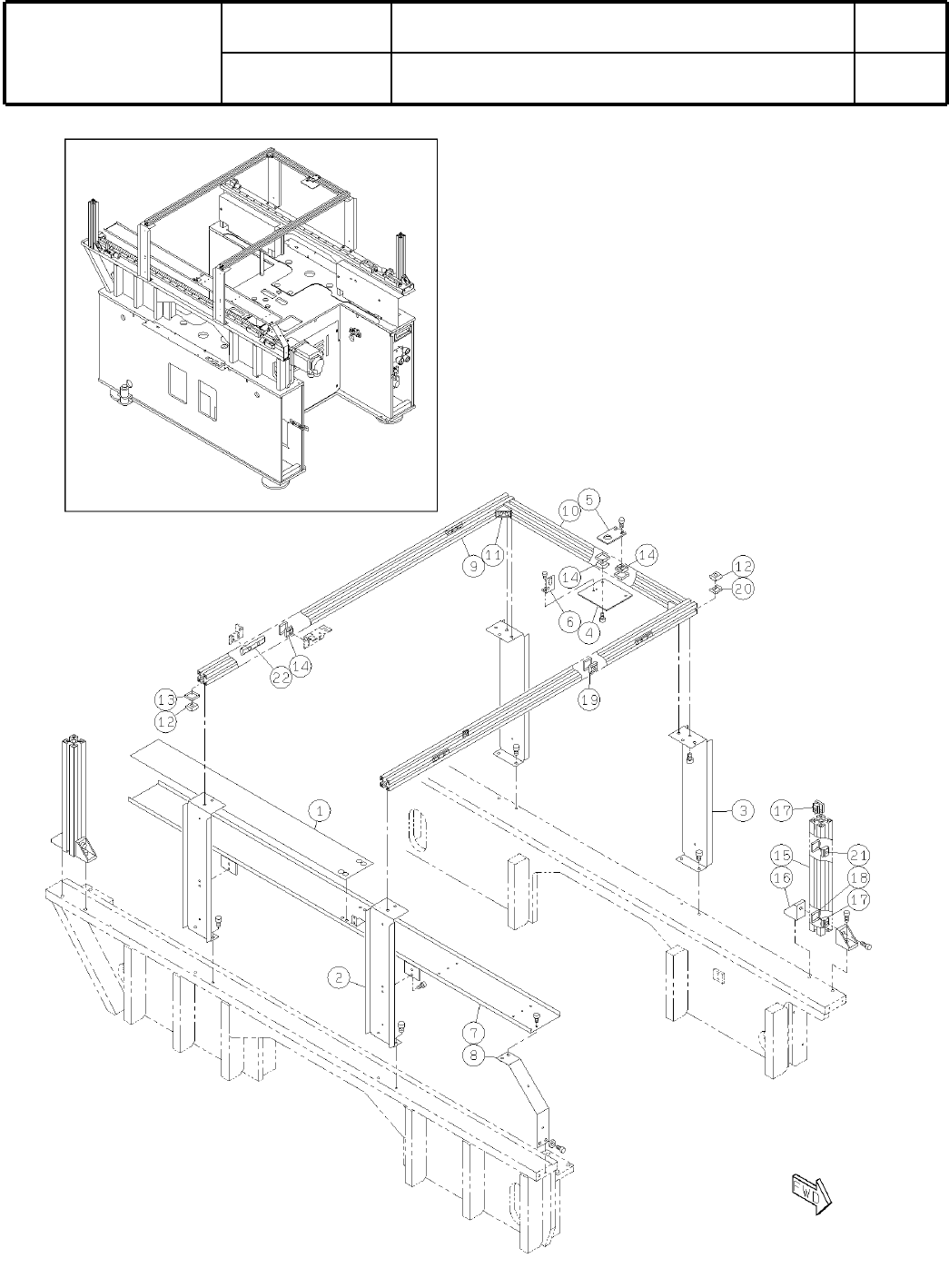

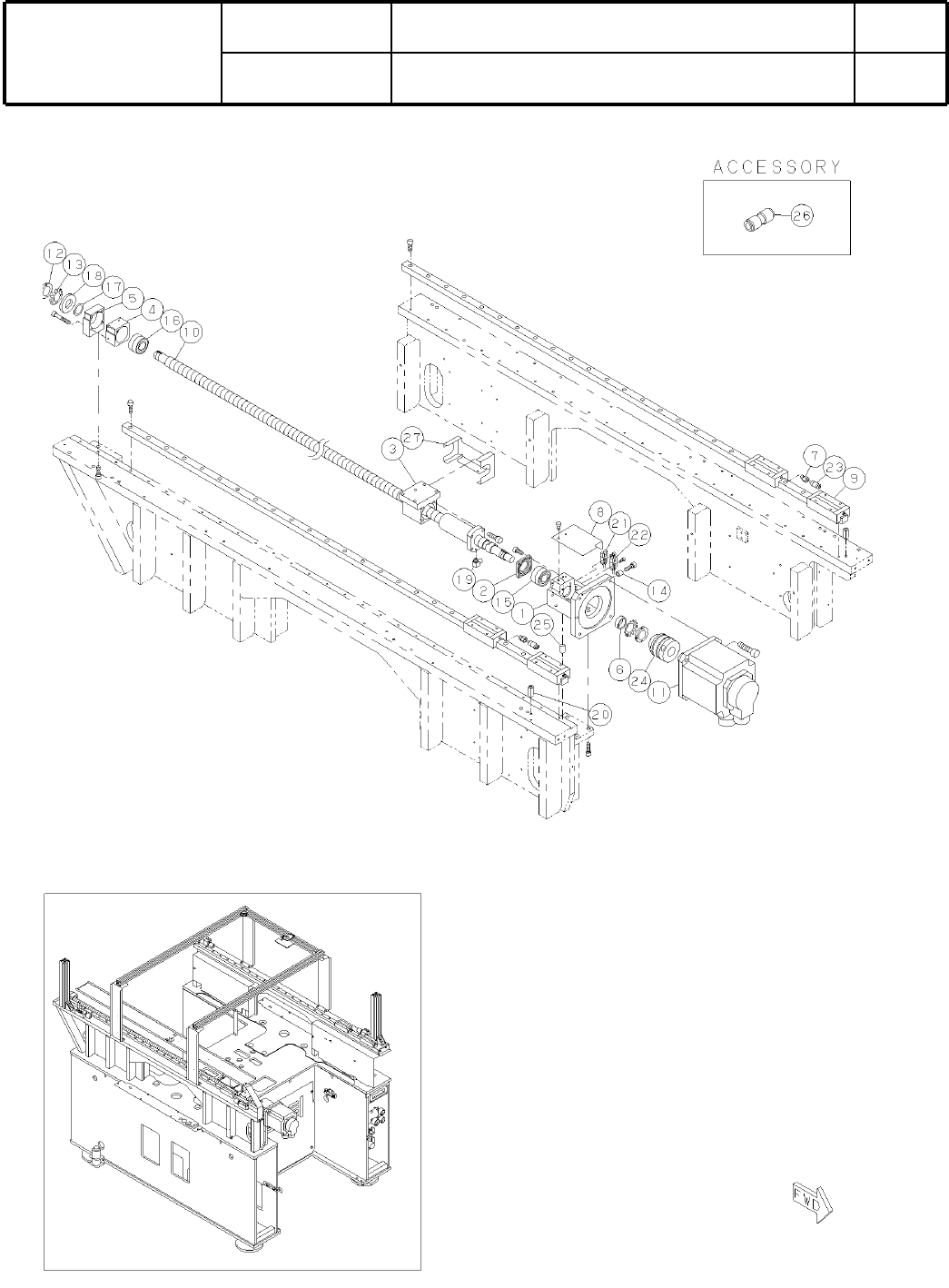

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M13

Ref
No.
Remarks
R
1
Q't
y
1-G
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
SHEET
1
1 N210068086AA
STAND
2
2 N210044614AA
STAND
2
3 N210044615AA
PLATE
1
4 KXFB04HUA02
PLATE
1
5 KXFB09XZA00
BRACKET
1
6 KXFB0AQFA00
GUIDE
1
7 N210054350AA
BRACKET
1
8 N210028767AA
FRAME
2
9 KXF0E1HTA00 SFF-304 L=1060
FRAME
1
10 KXF0E10YA00 SFF-304 L=600
BRACKET
2
11 KXF0ATEAA00 SFJ-018
NUT
14
12 KXF0ATGAA00 SFB-002
CAP
28
13 KXF0ATFAA00 SFA-906
NUT
16
14 KXF0ATHAA00 SFB-001
FRAME
2
15 KXF0E10PA00 SFF-404 L=325
BRACKET
4
16 KXF0E10SA00 HBLFSNK8
NUT
8
17 KXF0CVYAA00 SFB-004
CAP
12
18 KXF0E01GA00 SFA-907
NUT
4
19 KXF0ATJAA00 SFB-006
WASHER
6
20 KXF0E111A00 HDW6
NUT
4
21 KXF0E10TA00 SFB-007
NUT
4
22 KXF0E3VDA00 AHNTK6-50(DA KXF0E3VDA00)
M14

1-H
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M15

