Ref No. Remarks R 1 Q't y 1-A 本体部 Main Body ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX045DA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 FRAME 1 1 KXFB09Z6B00 BLOCK 1 2 N21000…

100%1 / 272

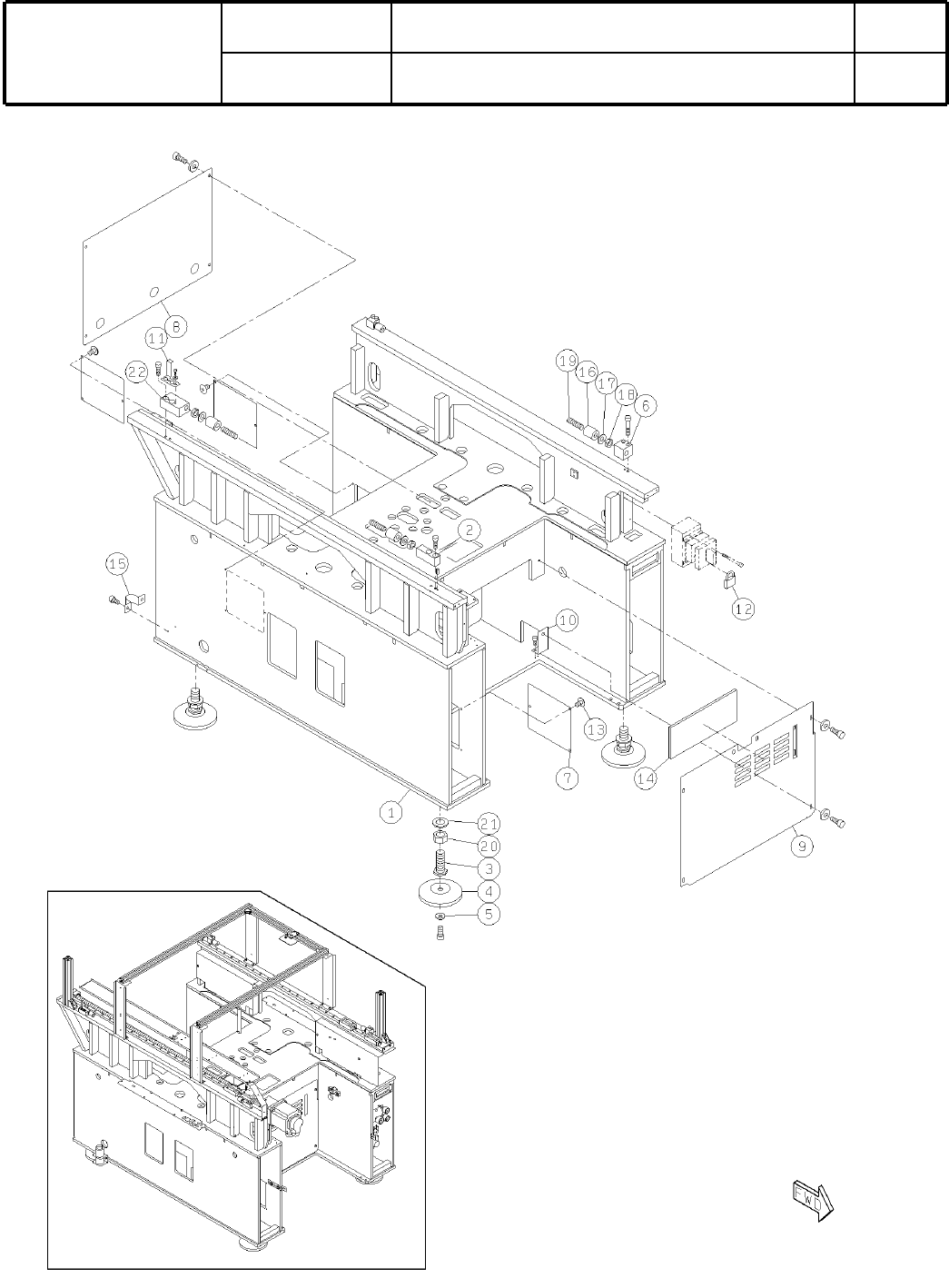

1-A
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M1

Ref
No.
Remarks
R
1
Q't
y
1-A
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
FRAME
1
1 KXFB09Z6B00
BLOCK
1
2 N210004918AA
BOLT
4
3 KXFB05CGA01
PLATE
4
4 N210009258AA
COLLAR
4
5 KXFB05CKA01
BLOCK
2
6 KXFB09WHB00
COVER
3
7 N210018280AA
COVER
1
8 N210018362AA
COVER
1
9 N210018289AA
BRACKET
1
10 KXFB02NSA00
DOG
1
11 N210004920AA
LOCK
2
12 KXF09H6AA00 C-555-50
SCREW
17
13 N510018305AA
Cross recessed Truss head machine screw M6X10-4.8 A2S (Trivalent)
FILTER
1
14 KXF0DKLAA00 PS/300(DA 0DKLA)
SADDLE
1
15 KXF0A4TAA00 FCD13
URETHANE
4
16 KXF0CX7AA00 AN25-30
WASHER
4
17 KXF0CPDAA00 WSSB25-12-2
NUT
4
18 N510017897AA
Hexagon nut Type-3 Best class M12-6H-4T A2J (Trivalent)
SCREW
4
19 XXF12C45FT
Hexagon socket set screw Flat point M12X45-45H SOB
NUT
4
20 N510017920AA
Hexagon nut Type-3 Best class M30-6H-4T A2J (Trivalent)
WASHER
4
21 N510018511AA
Round finish plain washer 30 10H A2J (Trivalent)
BLOCK
1
22 N210004919AA
M2

1-B
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX045DA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M3

