第 1 部 基本編 第 3 章 维护 检查项目 4-2-6 传送带 实施频度 ：每周 检查内容 检查传送带的磨损、破损、松弛 1) 请检查传送带有无明显的磨损、破损、松弛。 2) 有磨损、破损等时，请更换新的传送带。 更换 更换传送带 使用工具： 螺丝刀、扳钳 更换标准 ： 1 年 1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。 2）请从传送滑轮上拆下传送带，更换以下货号的传送带。 ＩＮ・ＯＵＴ 选项 基板尺寸 ＣＥＮ…
第 1 部 基本編 第 3 章 维护
检查项目

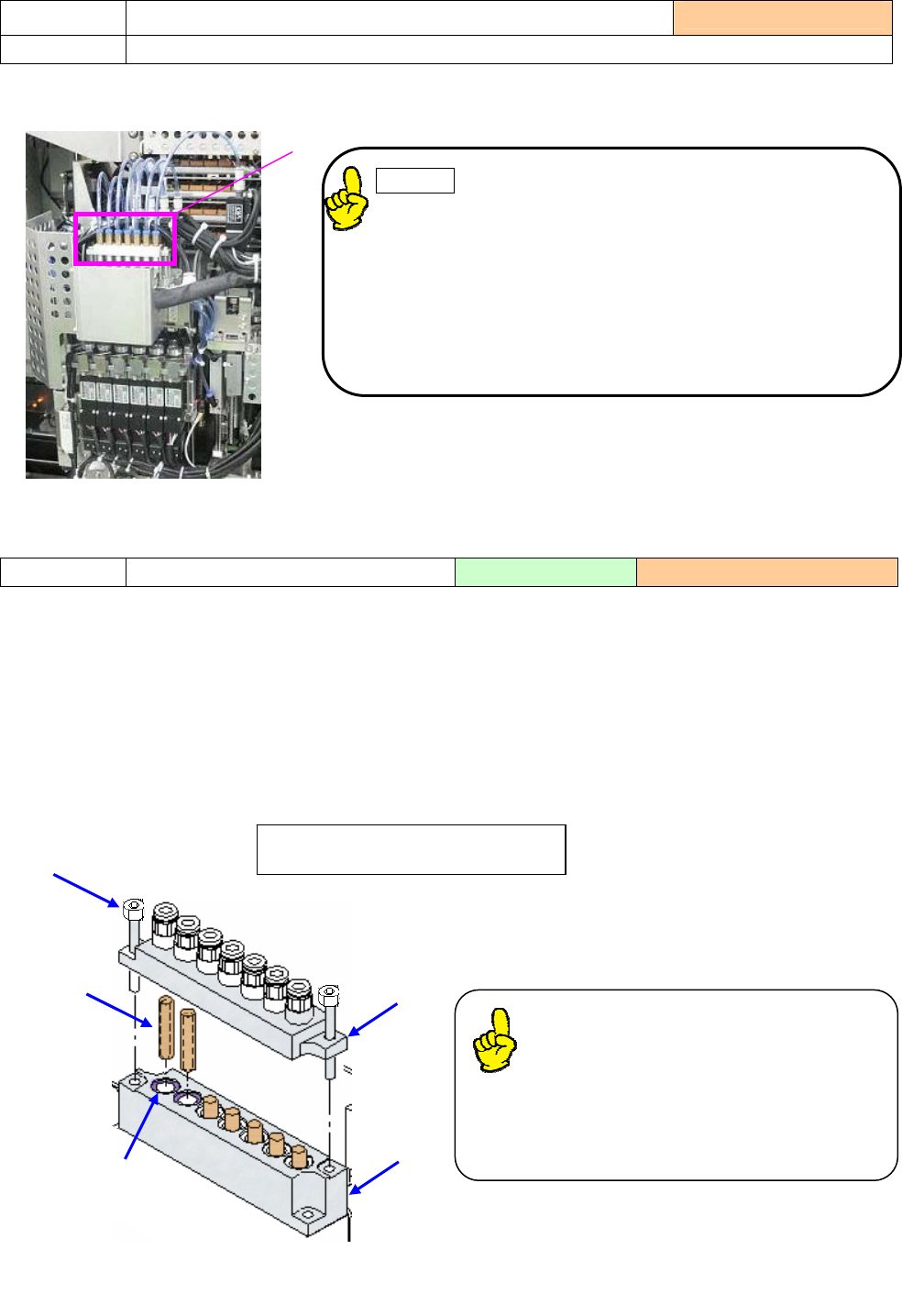

4-2-5 空气过滤器（LNC60 Head）
实施频度 ：每月
检查内容 检查空气过滤器脏污
1) 请目检确认 Head 单元正面部过滤器箱内的「空气过滤器①」没有脏污。
2）请确认真空校准没有问题。
真空校准
“操作说明书 11-2-6 真空校准”
在主画面上选择「维护」→「机器自动校准」，再执行「设置
组」→「真空校准」。
执行结果若有问题，会显示提示，敦促更换。
3) 有脏污时，请更换新过滤器。
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
1)
把过滤器箱的「固定螺丝②」（前后 4
｢
处）拧松，取下 过滤器箱 U
｣
①。
2)
｢｣
检查 过滤器③ 有无脏污。
3)
｢
若有脏污，请把 过滤器箱 L
｣
④ 中的「过滤器③」更换下来。
4)
｢｣
把 过滤器③ 插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5) 重新取得无吸嘴状态下的真空值。
过滤器③ 货号：40046646
①
⑤
④
③
②
①
无吸嘴状态下真空值
从主画面实施「机器设置」→「无吸嘴状态
下的真空值」
「操作说明书 8-4-2 无吸嘴状态下真空值」
4-6
第 1 部 基本編 第 3 章 维护
检查项目

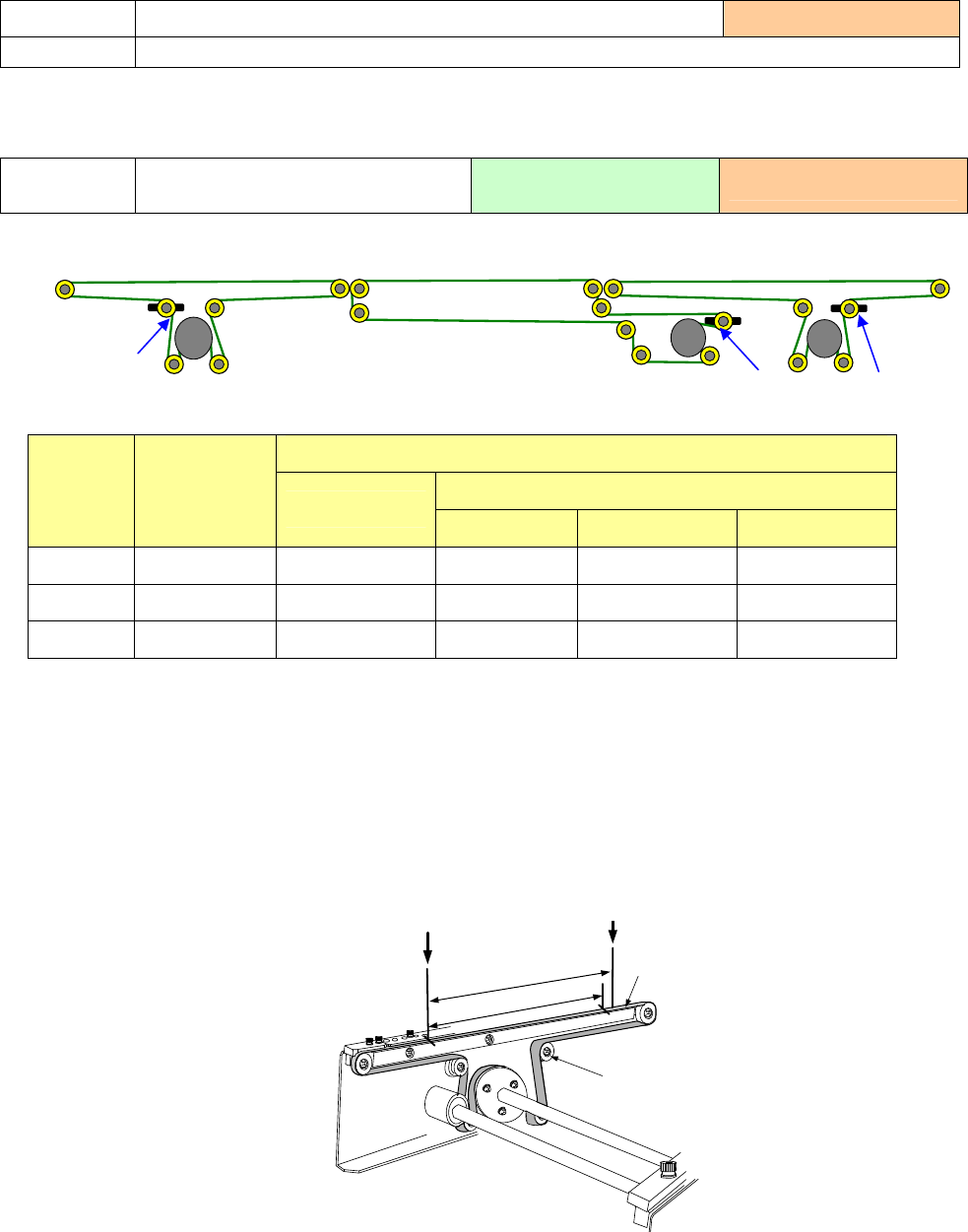

4-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
ＩＮ・ＯＵＴ
选项
基板尺寸 ＣＥＮＴＥＲ
标准
传送延长 150 传送延长 250 L-wide
M 40113952 40113953 40114731 40114732 -
L 40001070 40071333 40094541 40011065 40011058
XL 40097732 40097731 － － －
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”处，
做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到201mm
的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
A
B
200mm
201mm
搬送ベルト
A
A
A
传送带
4-7
第 1 部 基本編 第 3 章 维护
检查项目
4-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
检查项目

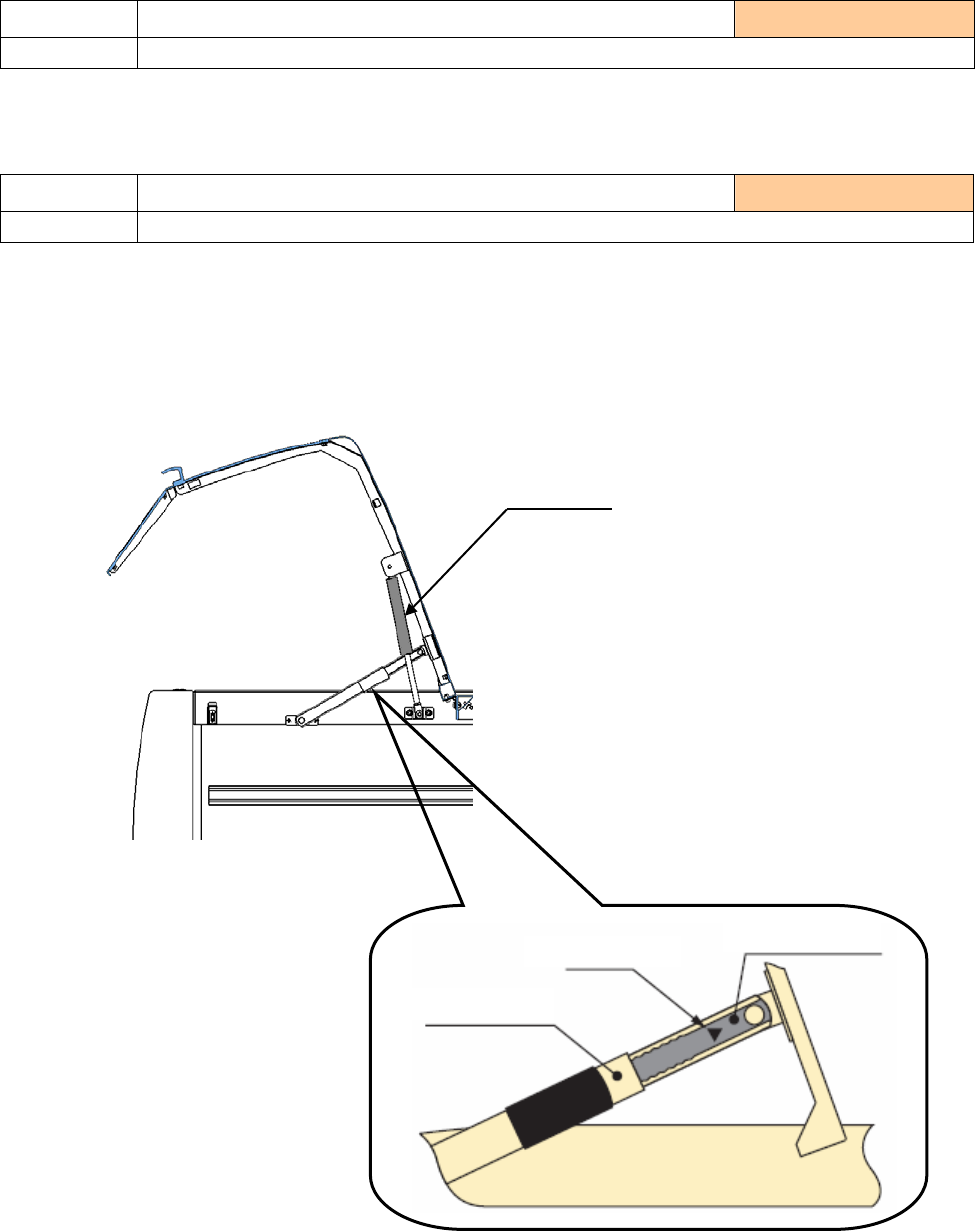

4-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态
1）请确认当安全盖铰链导轴的▼记号在被铰链遮住的位置上时，是否能支撑安全盖。在确认中，请注意
不要令安全盖落下，以免造成伤害。
安全盖不能保持一定角度时，请更换气弹簧。关于气弹簧的更换方法，请询问本公司售后服务部门或代
理店
▼记号
安全盖铰链
铰链轨道
气弹簧
4-8
