Condential & Proprietary P AGE 25 1607 Wiring par ts list No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks 1 KMB-M6185-000 F AN MOT OR ASSY 1 F AN1 39 KLF-M661K-001 HNS,SR V C/R2 AC230…

100%1 / 34
Condential & Proprietary
H022329
YSM40R
-
4
PAGE
24

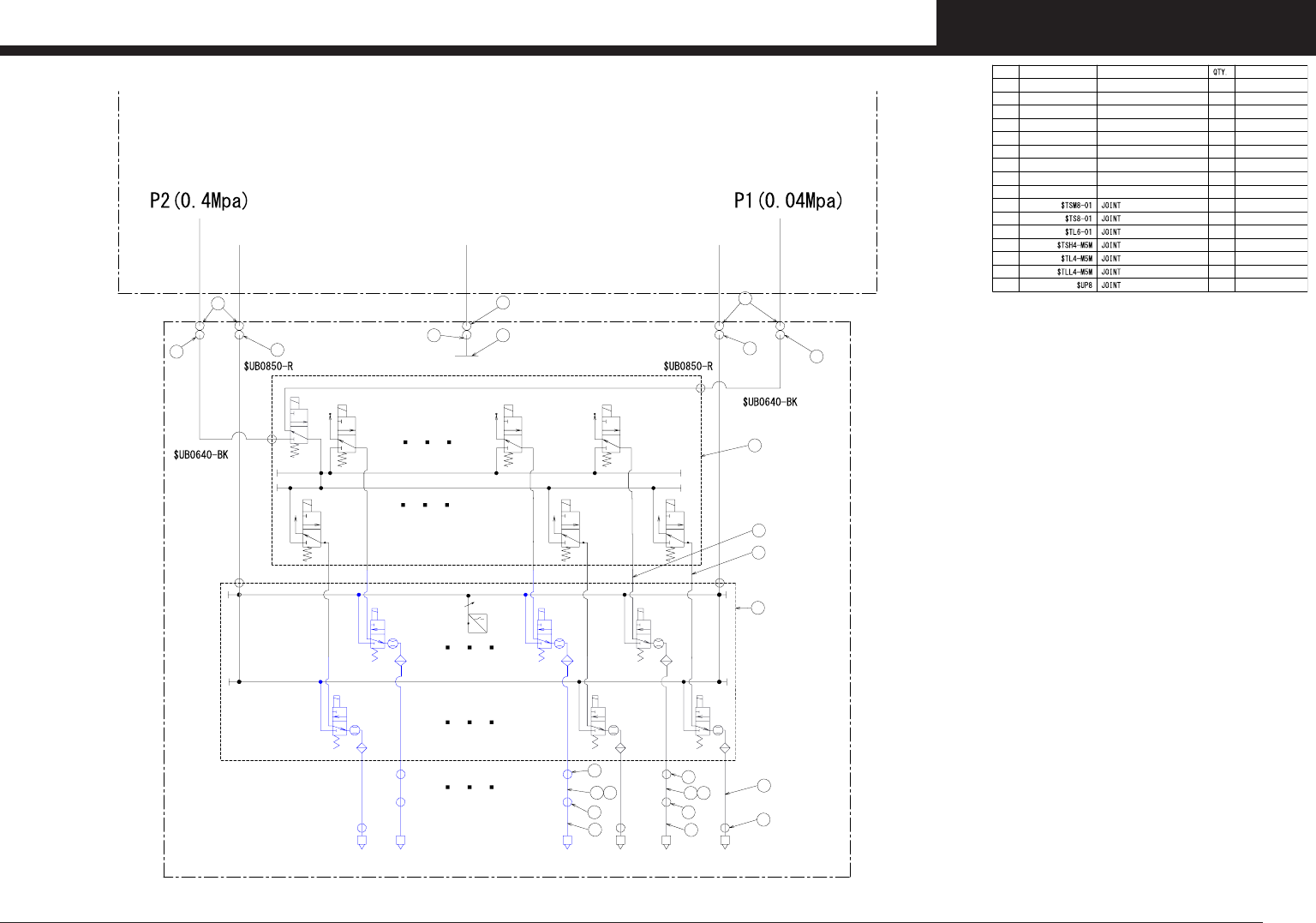

Air circuit
RRR
P
15
15
13
8
4
3
9
14
8 9
14
4
HEAD1
HEAD7HEAD2HEAD8HEAD10HEAD6
11
10
1
2
12
16
10
11
10
12
11
5
7
MU HEAD
MACHINE
VVV
R
VQ111U-5L0-X555
VQ111U-5L0-X555
VQD115W-5MO-X1
AXT1197-7A-03
PFMV530F-1-N-X927
PSE541-M3
VQD115W-5MO-X1
RR
NO. PARTS NO. PARTS NAME DESCRIPTION
1 KLF-M7150-A10 VALVE,ASSY. 1 .
2 KLF-M7150-B00 VALVE,PRESS. 1 .
3 KLF-M712A-000 TUBE(TUS0425N) 6 .
4 KLF-M712B-000 TUBE(TUS0425N) 4 .
5 KLF-M712C-000 TUBE(TUS0425N) 7 .
6 KLF-M712C-000 TUBE(TUS0425N) 4 .
7 KLF-M712D-000 TUBE(TUS0425N) 1 .
8 KLF-M7104-002 PLATE,MANIFOLD 1 .
9 KLF-M7108-001 BASE,MOTOR 1 .
10
5 .
11
3 .
12
2 .
13
10 .
14
2 .
15
2 .
16
1 .
Condential & Proprietary
PAGE
25
1607
Wiring parts list
No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks
1 KMB-M6185-000 FAN MOTOR ASSY 1 FAN1 39 KLF-M661K-001 HNS,SRV C/R2 AC230V 1 J0008
2 KMB-M6185-900 FAN MOTOR ASSY 1 FAN10 40 KMB-M661D-000 HNS,TM11-QF32 1 J0009
3 KMB-M6185-A00 FAN MOTOR ASSY 1 FAN11 41 KLF-M661J-001 HNS,QF32-QF33 1 J0010
4 KMB-M6185-B00 FAN MOTOR ASSY 1 FAN12 42 KLF-M661L-011 HNS,QF33-QF34 1 J0011
5 KMB-M6185-G00 FAN MOTOR ASSY 1 FAN13 43 KMB-M661J-000 HNS,QF32-KM31 1 J0012
6 KMB-M6185-C00 FAN MOTOR ASSY 1 FAN14 44 KMB-M661E-001 HNS,KM31-PUMP1 1 J0013
7 KMB-M6185-D00 FAN MOTOR ASSY 1 FAN15 45 KMB-M661K-000 HNS,QF33-KM32 1 J0015
8 KMB-M6185-H00 FAN MOTOR ASSY 1 FAN16 46 KMB-M661F-000 HNS,KM32-PUMP2 1 J0016
9 KLF-M6185-A00 FAN MOTOR ASSY 4 FAN18-FAN21 47 KLF-M661P-010 HNS,QF34-GS22 1 J0018
10 KMB-M6185-100 FAN MOTOR ASSY 1 FAN2 48 KLF-M661R-000 HNS,TAP CHANGE 1 8 J0019-26
11 KLF-M6185-B10 FAN MOTOR ASSY 4 FAN22-FAN25 49 KLF-M661S-000 HNS,TAP CHANGE 2 1 J0027
12 KLA-M53M4-100 FAN MOTOR ASSY 2 FAN28,33 50 KLF-M661V-010 HNS,QF31-GS31 1 J0028
13 KLA-M53M4-200 FAN MOTOR ASSY 2
FAN29,34 51 KMB-M662A-000 HNS,TM11-QF21/QF61 1 J0031
14 KMB-M6185-200 FAN MOTOR ASSY 1 FAN3 52 KLF-M662B-001 HNS,U10 JUMPER 1 J0032
15 KLA-M53L2-003 FAN MOTOR ASSY 2 FAN30,35 53 KLF-M662C-001 HNS,V10 JUMPER 1 J0033
16 KLA-M53L6-100 FAN MOTOR ASSY 2 FAN31,36 54 KMB-M662B-001 HNS,QF22-GS21 1 J0034
17 KLA-M53L6-200 FAN MOTOR ASSY 2 FAN32,37 55 KMB-M662C-000 HNS,SYS C/R AC100V 1 J0035
18 KMB-M6185-300 FAN MOTOR ASSY 1 FAN4 56 KMB-M662D-000 HNS,SRV C/R AC100V 1 J0036
19 KLF-M6185-000 FAN MOTOR ASSY. 1 FAN42 57 KMB-M663A-000 HNS,GS21-QF41 XT41 1 J0041
20 KLF-M6185-000 FAN MOTOR ASSY. 1 FAN43 58 KMB-M663B-000 HNS,GS22-QF43 XT42 1 J0042
21 KLF-M6185-C00 FAN MOTOR ASSY. 1 FAN44 59 KMB-M663C-001 HNS,I/O CONV.PWR 1 J0043
22 KMB-M6185-400 FAN MOTOR ASSY 1 FAN5 60 KMB-M663F-001 HNS,FAN PWR 1 J0044
23 KMB-M6185-500 FAN MOTOR ASSY 1 FAN6 61 KLF-M663E-002 HNS,R HEAD DC24V 1 J0045
24 KMB-M6185-600 FAN MOTOR ASSY 1 FAN7 62 KLF-M663F-002 HNS,CV C/R DC24V 1 J0046
25 KMB-M6185-700 FAN MOTOR ASSY 1 FAN8 63 KMB-M663E-000 HNS,FDR PWR 1 1 J0048
26 KMB-M6185-800 FAN MOTOR ASSY 1 FAN9 64 KLF-M663H-002 HNS,FDR PWR 2
1 J0049
27 KLF-M6564-000 UPS ASSY1 1 GB1 65 KMB-M663G-001 HNS,DIP/FDR ST DC24V 1 J0050
28 KLA-M459X-010 BATT UNIT ASSY 2 GB11,12 66 KLH-M662J-101 HNS,+24V JUMPER 3 J0056-58
29 KHN-M6561-000 POWER SUPPLY 1 1 GS21 67 KLF-M663R-000 HNS,0V24 JUMPER 1 J0059
30 KLW-M6561-000 POWER SUPPLY 1 1 GS22 68 KMB-M664L-000 HNS,GS31-QF51,52,53 1 J0061
31 KKE-M6561-100 POWER SUPPLY 1 1 GS31 69 KMB-M664M-000 HNS,QF51-KM12 1 J0062
32 KLF-M661A-001 HNS,XB11-QS11-QF11 1 J0001 70 KMB-M664N-000 HNS,QF52-KM14 1 J0063
33 KLF-M661B-011 HNS,QF11-TM11 1 J0002 71 KMB-M664P-000 HNS,QF53-KM15 1 J0064
34 KMB-M661A-000 HNS,TM11-QF31 1 J0003 72 KMB-M664R-000 HNS,0V48 1 J0065
35 KMB-M661B-000 HNS,QF31-NF11 1 J0004 73 KMB-M664A-000 HNS,F HEAD DC48V 1 J0066
36 KMB-M661C-000 HNS,NF11-KM11 1 J0005 74 KMB-M664B-001 HNS,R HEAD DC48V 1 J0067
37 KLF-M661F-001 HNS,SRV C/R1 AC230V 1 J0006 75 KMB-M664C-000 HNS,CV C/R POW 1 J0068
38 KLF-M661H-002 HNS,KM11-KM13 1 J0007 76 KMB-M66N1-000 HNS,XY-FLEX 4 J0071-74
Condential & Proprietary
PAGE
26
1607
Wiring parts list
No Part No. Part Name Q'ty Remarks No Part No. Part Name Q'ty Remarks
77 KLF-M668A-011 HNS,IF IO CMN 1 J0101 115 KLF-M665A-000 HNS,BRAKE SRV1 1 J0205
78 KLF-M668B-001 HNS,CN20 CONV IO CMN 1 J0102 116 KLF-M665B-000 HNS,BRAKE SRV3 1 J0206
79 KLF-M668C-001 HNS,IO CMN F FDR 1 J0103 117 KMB-M665A-000 HNS,IF RAS 1 J0207
80 KLF-M668D-001 HNS,IO CMN R FDR 1 J0104 118 KMB-M53L1-000 HNS,FAN BASE2 2 J0208,209
81 KLF-M66A0-012 HNS,SRV1 ENC1 1 J0111 119 KU8-M66F5-504 HNS,VGA 5M 2 J0210,211
82 KLF-M66A1-003 HNS,SRV1 ENC2 1 J0112 120 KHW-M6681-000 HNS,SERIAL 4M ASSY 1 J0212
83 KMB-M66A0-000 HNS,SRV2 ENC2 1 J0113 121 KGK-M6681-000 HNS,SERIAL 4M ASSY 1 J0213
84 KLF-M66A3-012 HNS,SRV3 ENC1 1 J0114 122 KLF-M6680-001 HNS,ADAPTER USB 1 J0214
85 KLF-M66A4-003 HNS,SRV3 ENC2 1 J0115 123 KLF-M6680-A00 ADAPTER USB ASSY 1 J0215
86 KMB-M66A1-000 HNS,SRV4 ENC2 1 J0116 124 KLW-M669V-001 HNS,OP.PANEL 1 J0231
87 KMB-M66AA-000 HNS,BASE YAP 1 J0117 125 KLW-M669V-801 HNS,OP.PANEL 1 J0231
88 KMB-M66AB-000 HNS,BASE YBP 1 J0118 126 KLW-M669V-901 HNS,OP.PANEL 1 J0232
89 KMB-M66AC-000 HNS,BASE XAP 1
J0119 127 KLW-M669V-201 HNS,OP.PANEL 1 J0233
90 KMB-M66AD-000 HNS,BASE XBP 1 J0120 128 KLW-M669V-A01 HNS,OP.PANEL 1 J0233
91 KMB-M66AE-001 HNS,BASE PU1P 1 J0121 129 KLW-M669V-301 HNS,OP.PANEL 1 J0234
92 KMB-M66AF-001 HNS,BASE PU2P 1 J0122 130 KLW-M669V-601 HNS,OP.PANEL 1 J0234
93 KMB-M66AG-001 HNS,BASE PU3P 1 J0123 131 KLW-M669V-B01 HNS,OP.PANEL 1 J0234
94 KMB-M66AH-001 HNS,BASE PU4P 1 J0124 132 KLW-M669V-E01 HNS,OP.PANEL 1 J0234
95 KLF-M66AN-000 HNS,Y-FLEX YP 4 J0125-128 133 KLW-M669V-401 HNS,OP.PANEL 1 J0235
96 KMB-M66A2-001 HNS,Y-FLEX XP 4 J0129-132 134 KLW-M669V-701 HNS,OP.PANEL 1 J0235
97 KLF-M66E0-003 HNS,SERVO1 MO SB 1 J0151 135 KLW-M669V-C01 HNS,OP.PANEL 1 J0235
98 KMB-M66E0-001 HNS,SERVO2 MO SB 1 J0152 136 KLW-M669V-F01 HNS,OP.PANEL 1 J0235
99 KLF-M66E2-003 HNS,SERVO3 MO SB 1 J0153 137 KLW-M669V-501 HNS,OP.PANEL 1 J0236
100 KMB-M66E1-001 HNS,SERVO4 MO SB 1 J0154 138 KLW-M669V-D01 HNS,OP.PANEL 1 J0236
101 KLF-M66E4-002 HNS,Y-FLEX YM 4 J0155-158 139 KLW-M3992-000 HNS,SELECT 2 J0238,246
102 KLF-M66E5-002 HNS,Y-FLEX XM 4 J0159-162 140 KLW-M667C-000 HNS,SELECT SWITCH
1 J0239,249
103 KMB-M66E4-001 HNS,XM MO 4 J0163-166 141 KMB-M66FA-000 HNS,CN31 F GOOD 1 J0251
104 KLF-M66B0-002 HNS,LAN SYS-CV CR 1 J0171 142 KMB-M66FB-000 HNS,CN32 R GOOD 1 J0252
105 KLF-M66B1-002 HNS,LAN CV CR-SRV1 1 J0172 143 KLF-M66F2-001 HNS,CN33 FR GOOD 1 J0253
106 KLF-M66BE-001 CABLE,LAN 0.2M 2 J0173,175 144 KMB-M66F0-000 HNS,CN35 EMG 1 J0254
107 KLF-M55G0-000 LAN CABLE,SRV3 1 J0174 145 KMB-M66F1-001 HNS,CN38-KM 1 J0255
108 KLF-M66B5-000 HNS,LAN IF-HA 1 J0176 146 KMB-M66F2-000 HNS,CONTACTOR1 1 J0258
109 KLF-M66B6-000 HNS,LAN IF-HB 1 J0177 147 KMB-M66F3-000 HNS,CONTACTOR2 1 J0259
110 KLF-M66B7-000 HNS,LAN IF-HC 1 J0178 148 KMB-M66F4-000 HNS,CONTACTOR3 1 J0260
111 KLF-M66B8-000 HNS,LAN IF-HD 1 J0179 149 KMB-M66F5-000 HNS,CONTACTOR4 1 J0261
112 KLF-M55G0-100 LAN CABLE,PANEL 1 J0180 150 KMB-M66F6-000 HNS,CONTACTOR5 1 J0262
113 KMB-M66B0-000 HNS,VIS1-SRV TRG1 2 J0201,202 151 KLF-M66FR-000 HNS,QF32 33 EMG1 1 J0263
114 KMB-M66B1-000 HNS,VIS2-SRV TRG1 2 J0203,204 152 KLF-M66FS-000 HNS,QF32 33 EMG2 1 J0264
