第 1 章 操作手册 4022 593 51292 10 AX-201 07.02 UM-00066.fm 1.5 图形用户界面 (GUI) 机器通过触摸屏进行操作。敲 击触摸屏可以激活所需的功能。不 需要使用键盘。 触摸屏下面的机台中的键盘主 要用于维修目的。 1.5.1 约定 图 5 触摸屏 激活触摸屏上的按钮在本手册 中用圆指示。如果必须激活多个按 钮，则按编号 显示按钮序列。 3 1 2 4

100%1 / 50
4022 593 51292 操作手册
07.02 AX-201 9
UM-00066.fm
第
1
章

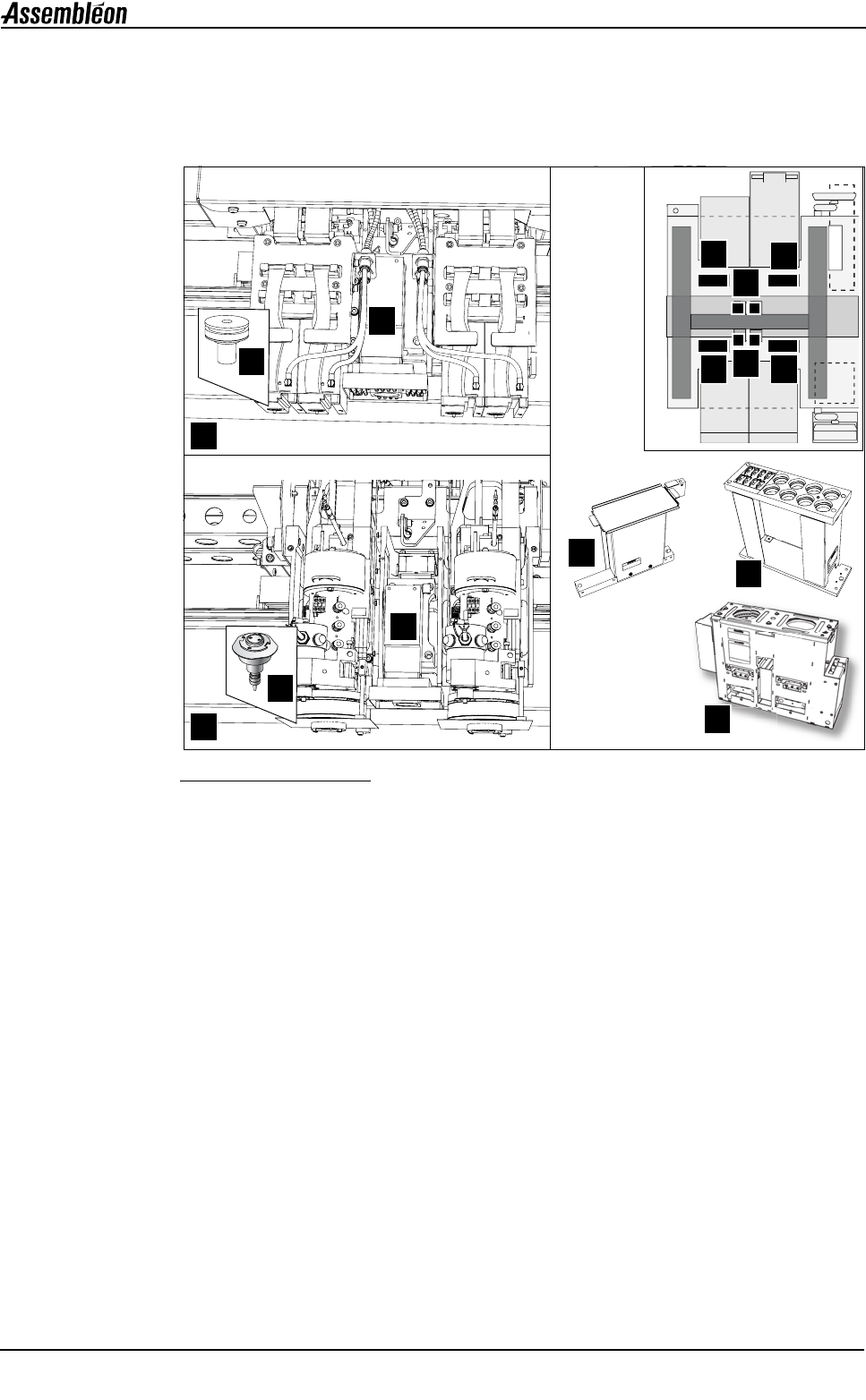

1.4 取件和贴片
贴片头的主要功能是拾取和放置 SMD 元件。贴片头通过 XY 贴片模组在 X 和
Y 方向上移动。
图
4
取件和贴片
1. 贴片头 DV （双影像）。
2. 贴片头 HA （高精度）。
3. BA （基板对中）照相机，决定贴片头相对于基板和料车的位置。
4. CV （元件影像）照相机，在取件时测量元件的实际位置和形状。
5. 吸嘴更换单元，用于放置不使用的吸嘴。
6. 吸嘴。
7. 拒绝托盘，用于放置被拒绝的但有价值不应丢弃并且可能修理的元件。
1
2
3
3
Front
Rear
4
5
1
2
4
4
5
7
7
6
6
第
1
章
操作手册 4022 593 51292
10 AX-201 07.02
UM-00066.fm
1.5 图形用户界面 (GUI)
机器通过触摸屏进行操作。敲击触摸屏可以激活所需的功能。不需要使用键盘。
触摸屏下面的机台中的键盘主要用于维修目的。
1.5.1 约定
图
5
触摸屏
激活触摸屏上的按钮在本手册中用圆指示。如果必须激活多个按钮，则按编号
显示按钮序列。
3
1
2
4
4022 593 51292 操作手册
07.02 AX-201 11
UM-00066.fm
第
1
章
1.5.2 触摸屏布局
屏幕分为以下面板：
图
6
触摸屏，布局
a) 标题面板： 显示系统的一般信息。
b) 命令面板： 包含开始或停止生产时使用的主要按钮。
c) 导航面板： 用于在图形用户界面不同的功能环境之间切换。
d) 子导航面板： 用于在一个功能环境中不同的信息面板之间切换。
e) 信息面板： 显示属于所选功能的所有信息。。
b
d
a
e
c
