AX-201中文操作手册 - 第19页
4022 593 51292 操作手册 07.02 AX-201 19 UM-00015.fm 第 3 章 3.1 开机 图 15 电源和气源 Q 走到机器的背 面。 • 卸下挂锁，打开主开关 (1) 。 仅初次启动： • 卸下左侧料车 (9) ，打开后盖 (2) 。 • 将机器内的气阀 (3) 置于 OPEN （打开）位置。 • 检查压缩空气 (4) 、送风机气 流 (5) 和真空 (6) 量规是否显示正确的值。 • 关闭后盖 (1)…
第
3
章
操作手册 4022 593 51292
18 AX-201 07.02
UM-00057.fm
第 3 章 准备生产
目录
3.1 开机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

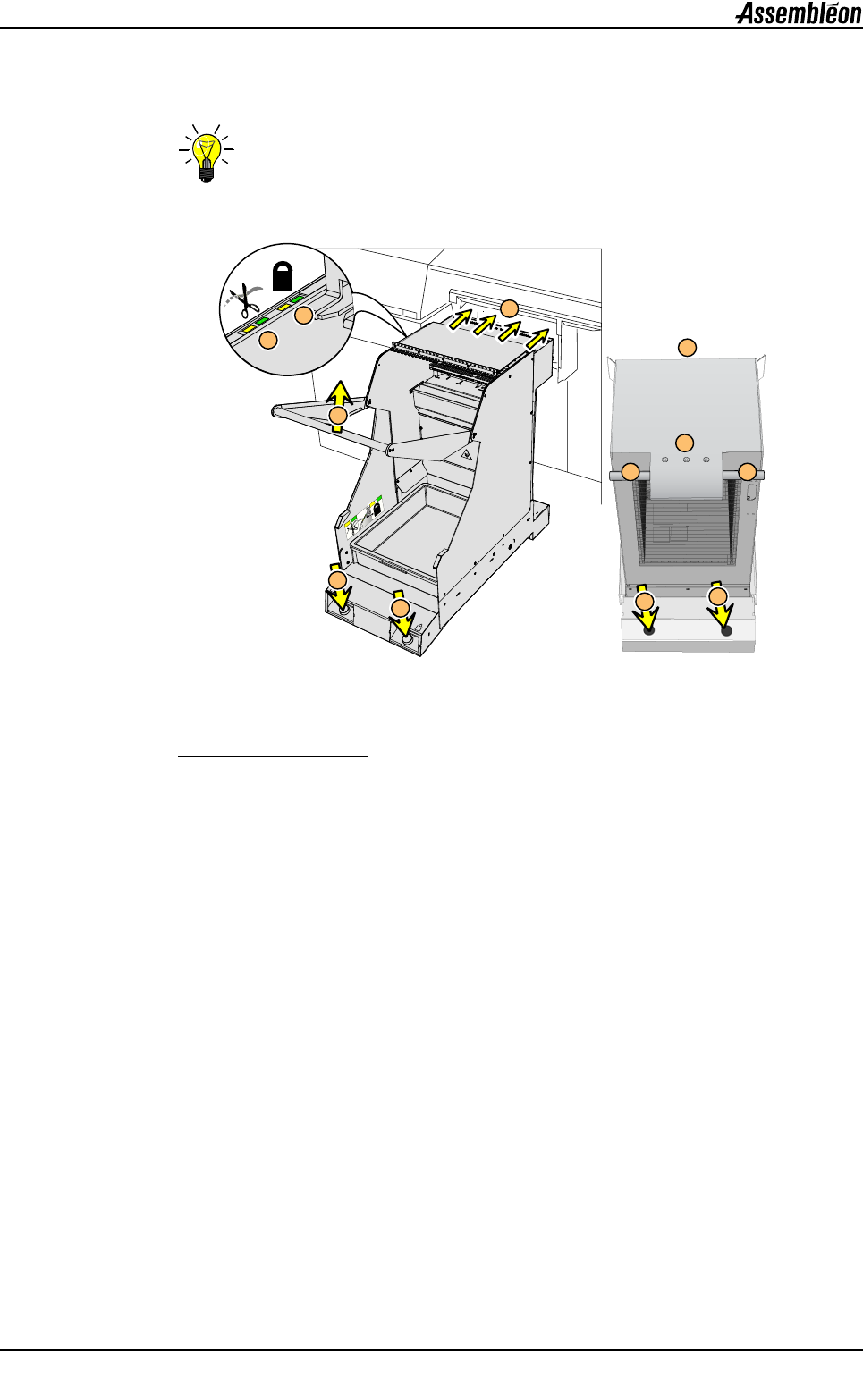

3.2 料车，安装和卸下 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3.3 清洁机器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.3.1 供料器料车，清洁. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3.4 登录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3.5 贴片程序，加载 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.6 命令，创建 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.7 机器设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.8 料车 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.8.1 供料器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3.8.1.1 禁用 / 列出供料器 . . . . . . . . . . . . . . . . . . . . . . . . 27
3.8.1.2 重置供料器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
3.8.2 托盘供应. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3.8.2.1 区域更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3.8.3 托盘料车，供料器设置. . . . . . . . . . . . . . . . . . . . . . . . . 30
3.8.4 供料器设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.8.5 满托盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.8.6 不满托盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.8.7 重置供料器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3.8.8 传板机构设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3.9 吸嘴设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4022 593 51292 操作手册
07.02 AX-201 19
UM-00015.fm
第
3
章

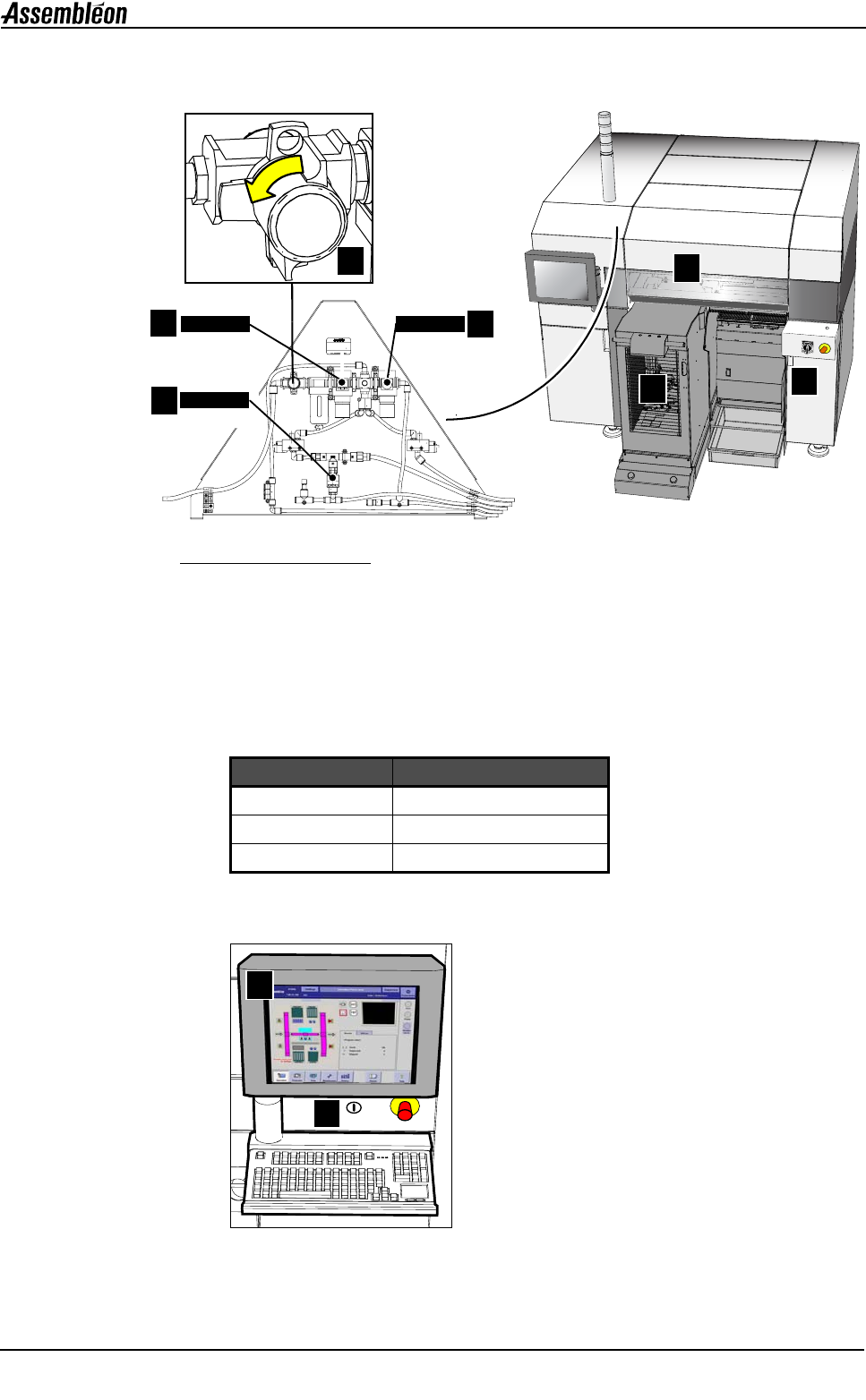

3.1 开机
图
15
电源和气源
Q 走到机器的背面。
• 卸下挂锁，打开主开关 (1)。
仅初次启动：
• 卸下左侧料车 (9)，打开后盖 (2)。
• 将机器内的气阀 (3) 置于 OPEN （打开）位置。
• 检查压缩空气 (4)、送风机气流 (5) 和真空 (6) 量规是否显示正确的值。
• 关闭后盖 (1)。
Q 走到机器的正面。
• 按开始按钮 (7)。
• 等待主屏幕 (8) 出现。
量规 量规上显示的值
压缩空气 (4)
5.9 bar ± 0.4 bar
送风机气流 (5)
2.5 bar
真空 (6)
-0.85 bar ± 0.1 bar
OPEN
5.4
5.9
6.4
set
max
min
set
2.5
0.75
0.85
0.95
max
min
2
3
1
4
6
5
9
7
8
