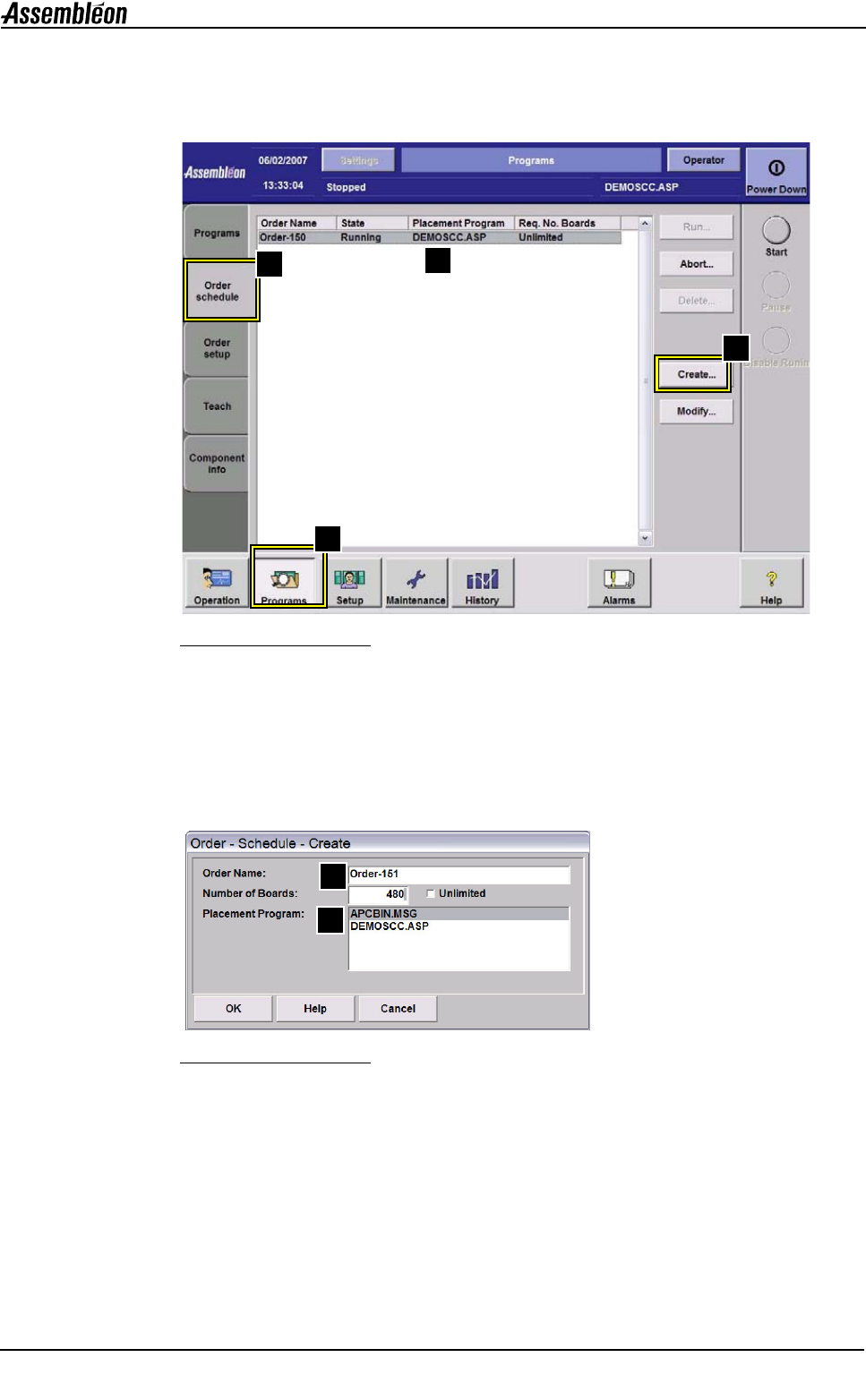

4022 593 51292 操作手册 07.02 AX-201 25 UM-00018.fm 第 3 章 3.6 命令，创建 加载贴片程序后，可以创建一 个命令以执行贴片程序。 图 22 创建命令 创建命令： 1. 从主菜单中选择 “程序” （如果尚未选择） 。 2. 从子菜单中选择 “命令时间表” 。 3. 从列表中选择适用的贴片程序。 4. 单击 “创建”以在时间表中创建一个 命令。 出现以下屏幕： 图 23 创建命令 1. 输入…
第
3
章
操作手册 4022 593 51292
24 AX-201 07.02
UM-00018.fm
3.5 贴片程序，加载
机器按照命令时间表中列出的顺序执行命令。每个命令使用一个贴片程序，由
该程序描述机器为生产一个基板而必须执行的操作。如果系统控制器中已经加
载了贴片程序，可以立即创建一个新命令。但是，如果机器中未加载贴片程序，
必须先加载它。

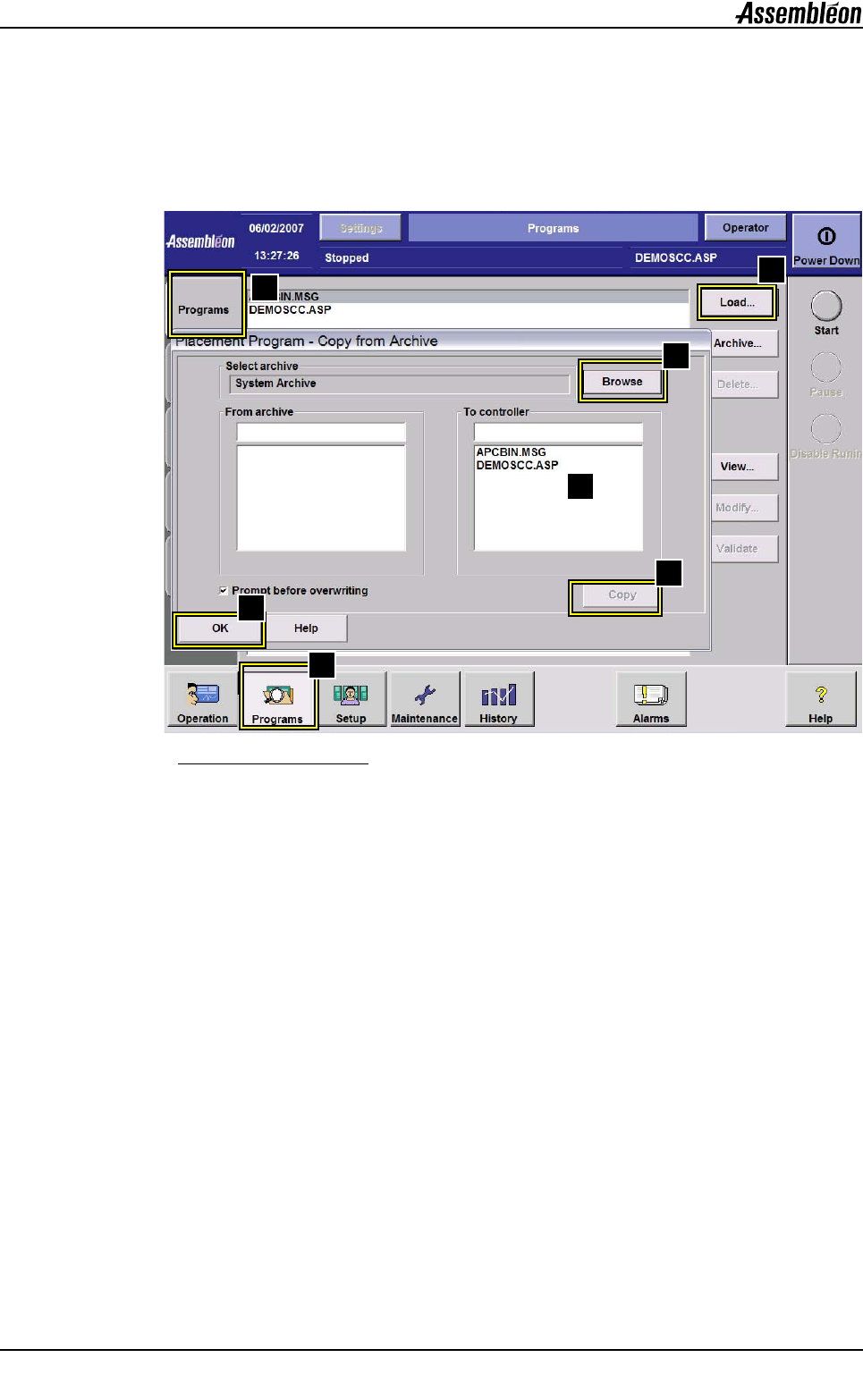

图
21
加载贴片程序
加载贴片程序：
1. 从主菜单中选择 “程序”。
2. 从子菜单中选择 “程序”。
3. 单击 “加载”，打开 “加载程序”屏幕。
4. 单击 “浏览”以在其它位置搜索贴片程序。
5. 单击以选择适用的贴片程序。
6. 单击 “复制”将贴片程序复制到控制器。
7. 单击 “确定”以关闭 “加载程序”屏幕。
2
3
4
5
6
7
1
