4022 593 51292 操作手册 07.02 AX-201 27 UM-00020.fm 第 3 章 3.8 料车 处理料车，请参阅 3.2. 料 车，安装和卸下 。 3.8.1 供料器 用户可以检查、输入或更改机 器的供料器设置。可以定义托盘的 第一个取件位 置，并且可以禁用供料器。 图 25 显示的是机器 的当前供料器区域配置。 图 25 供料器 必须先选择所需的区域，然后 再选择该区域中的按钮操作 ( 图 26) 。 图 2…
4022 593 51292 操作手册
07.02 AX-201 27
UM-00020.fm
第
3
章
3.8 料车
处理料车，请参阅 3.2. 料车，安装和卸下。
3.8.1 供料器
用户可以检查、输入或更改机器的供料器设置。可以定义托盘的第一个取件位
置，并且可以禁用供料器。
图 25 显示的是机器的当前供料器区域配置。
图
25
供料器

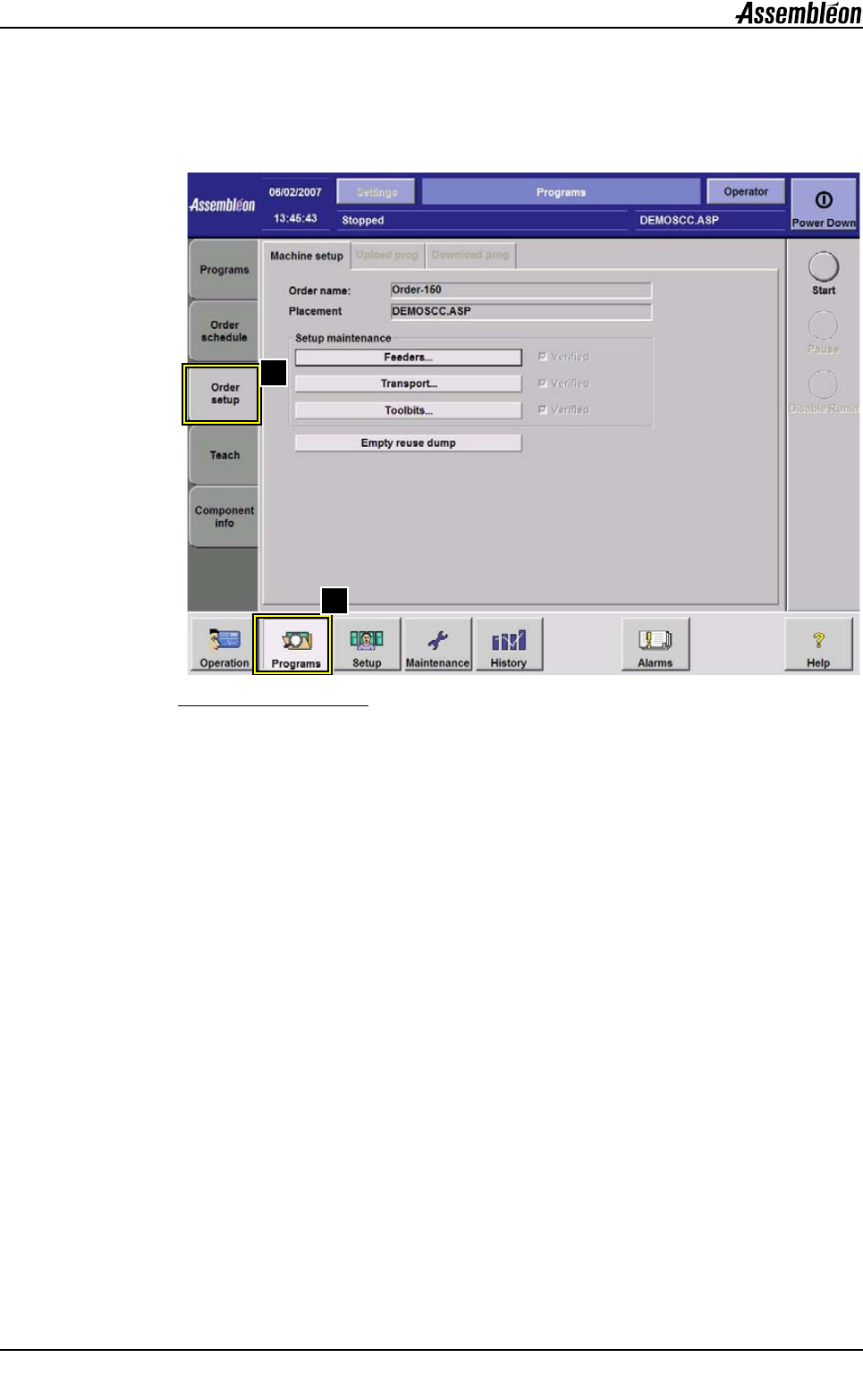

必须先选择所需的区域，然后再选择该区域中的按钮操作 ( 图 26)。
图
26
供料器
3.8.1.1 禁用 / 列出供料器
用户可以检查供料器设置或禁用供料器 ( 图 27)。供料器被禁用后，不能再从其
中取件，即使贴片程序中包含这样的指令也不例外。禁用一个供料器可能导致
一些元件不能贴片。在由 PPS 生成的交叉参考列表中，可以找到必须从一个特
定供料器取件的所有元件。在禁用特定供料器之前，可以使用此列表搜索这些
按钮 功能
禁用 / 列出供料器 切换到一个对话框，用户可以在此检查供料器设置以及
禁用或启用供料器。
重置供料器 当用户将空供料器换成满供料器时，必须激活此功能。
系统将重置所有供料器。
托盘供应 可以检查托盘供应情况以确定机器应从哪个位置拾取第
一个元件。
更换 这用于料车更换操作。
第
3
章
操作手册 4022 593 51292
28 AX-201 07.02
UM-00020.fm
元件，以便在开始生产之前了解禁用的影响。禁用了供料器时，经常会缩短
贴片程序的生产时间。

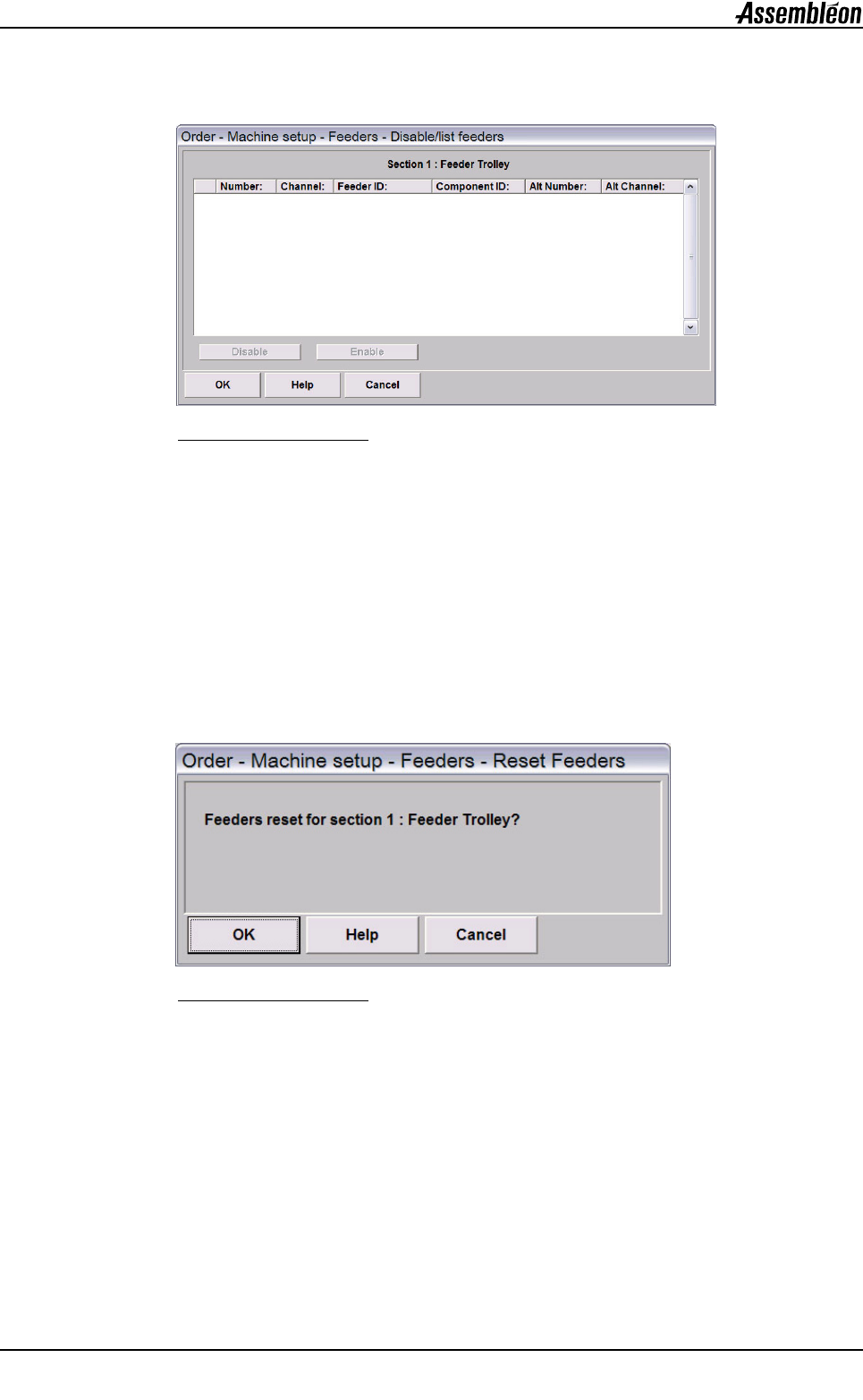

图
27
供料器
供料器被禁用时，其所在行的前面会显示一个 *。如果用户希望从贴片程序中删
除特定的贴片程序指令，则最佳方式是修改 PPS 中的产品数据并通过 PPS 重新
生成整个贴片程序。必要时， PPS 可以保持现有供料器设置。此外，也可以编
辑现有贴片程序；但这样做经常比通过 PPS 重新生成花费更多的时间，因此不
推荐这种方式。
3.8.1.2 重置供料器
当一个区域中的所有托盘都换成满托盘时，使用此功能 ( 图 28)。（ 将 整 个 料车
换成托盘全满的料车后，通常应立即执行此功能。在一个平板上，两个托盘都
必须手动更换或者装满。激活此功能时，会告知机器所有托盘目前均处于装满
状态。只可能对有托盘平板或托盘料车的区域激活此功能。装满功能不能应用
于料带供料器，因为这些供料器变空时通常分别进行更换或拼接。）
图
28
供料器
-
重置
