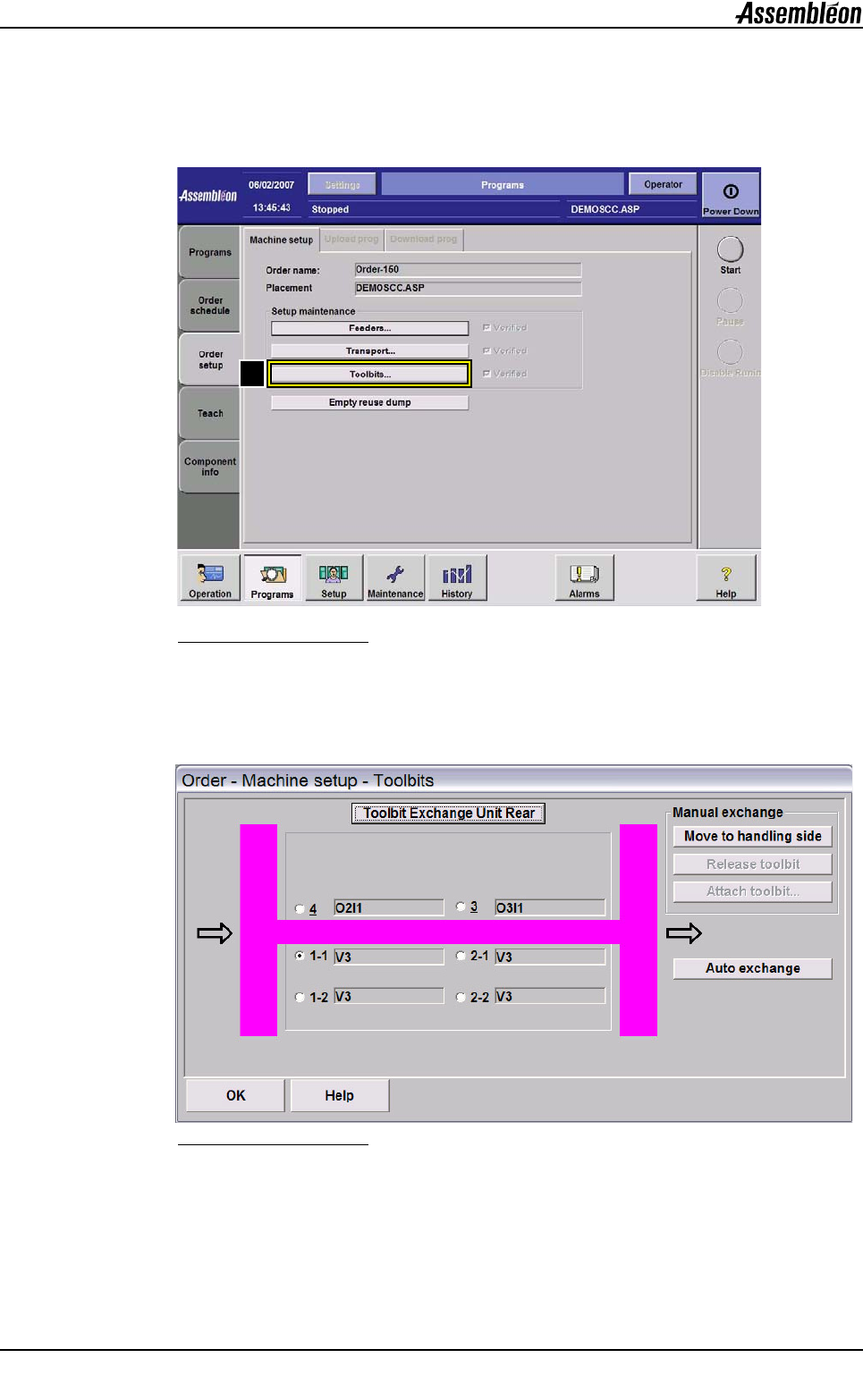

第 3 章 操作手册 4022 593 51292 34 AX-201 07.02 UM-00025.fm 3.9 吸嘴设置 每个命令可能要求不同的吸嘴 组。检查此项以使命令运行。在更 改吸嘴设置前， 确保传板机构中没有基板并且 机器已停止。 图 37 吸嘴设置 调整吸嘴设置： • 单击 “吸嘴” (1) 。此屏幕显示当前命令的 吸嘴设置。 3. 如要手动更换贴片头中的吸嘴，请 选择适用的贴片头，然后单击 “移 到处理 一侧” 。 图 …
4022 593 51292 操作手册
07.02 AX-201 33
UM-00023.fm
第
3
章
此外，还可以更改基板夹力的值。对于基板架中的基板或者对于非常易碎的基
板，可能需要减小此作用力。成功调整传板机构后，可以在机器设置屏幕中选
中 “传板机构”按钮后面的 “已检查”复选框。通过实际基板检查传板机构宽
度。必要时，使用 “加宽”或 “缩窄”按钮微调宽度。

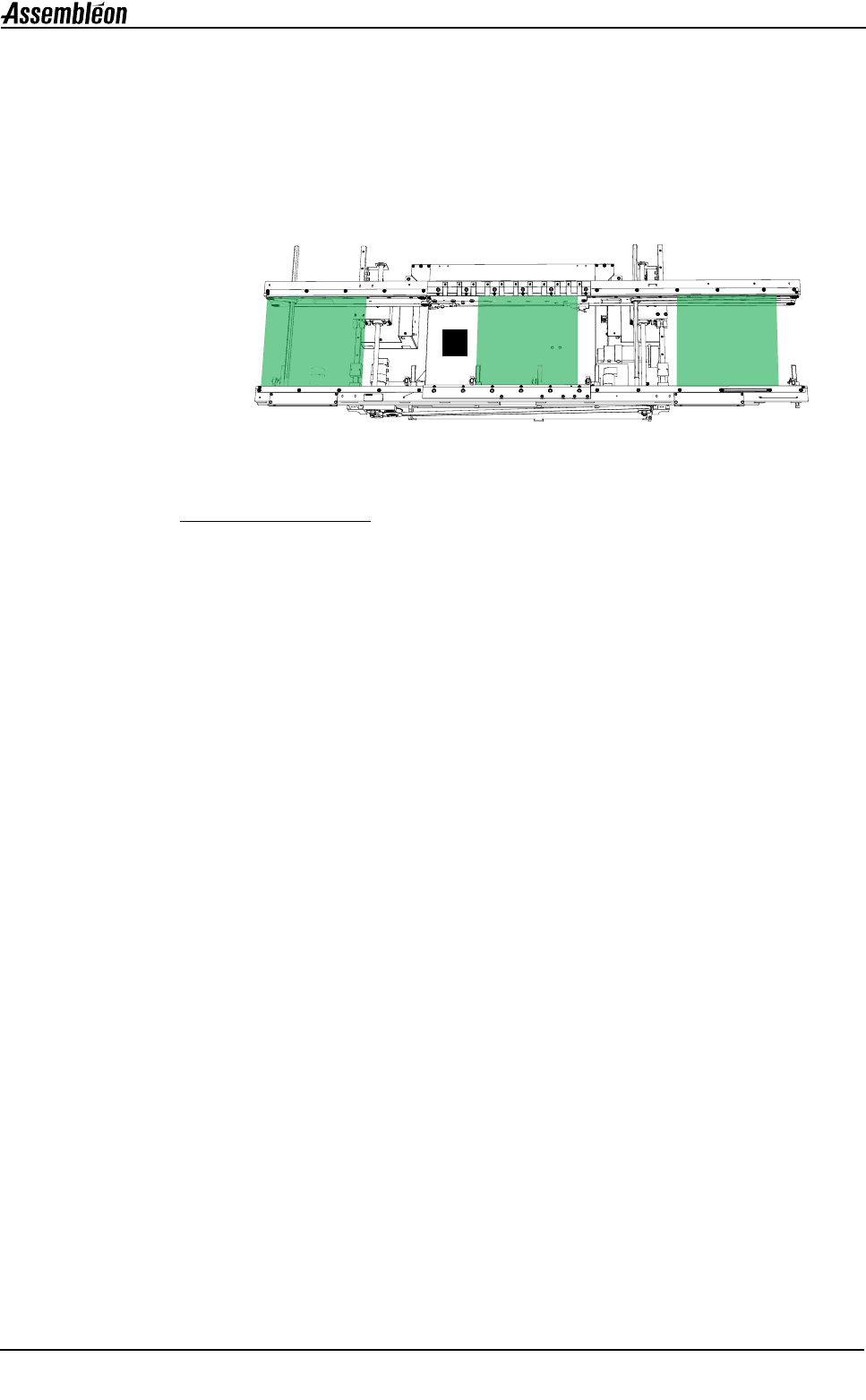

图
36
基板支承销
• 必要时，放置磁性支承销 (3) 以支撑工作区域中的基板。
• 手动将基板支承销放置在机器的工作区域中。
磁性接触有助于方便地移动支承销。建议在机器工作区域 （而不是基板）中的
一块透明板上标注用于支撑基板的位置。这样，用户就可以查看支承销是否在
正确的位置。
• 确保支承销不会损坏此前已放置在基板底面上的元件。
3
4022 593 51292 操作手册
07.02 AX-201 35
UM-00025.fm
第
3
章
6. 选择 “松开吸嘴”。如果贴片头中有一个吸嘴，此时它将被松开。取出吸嘴，
将其存放在安全的地方。
贴片头 DV 的吸嘴通过磁力保持，必须手动卸下。
7. 显示一个特殊对话框，用于选择所需的吸嘴。选择所需的吸嘴。
8. 手动将吸嘴插入贴片头中。正确对齐吸嘴，使其固定孔朝向前面。
9. 选择 “确定”，吸嘴在贴片头中被锁定。此时不再需要拿住它。
10.如要更换吸嘴更换单元中的吸嘴，请单击按钮 “吸嘴更换单元后部”。打开
吸嘴更换单元屏幕。

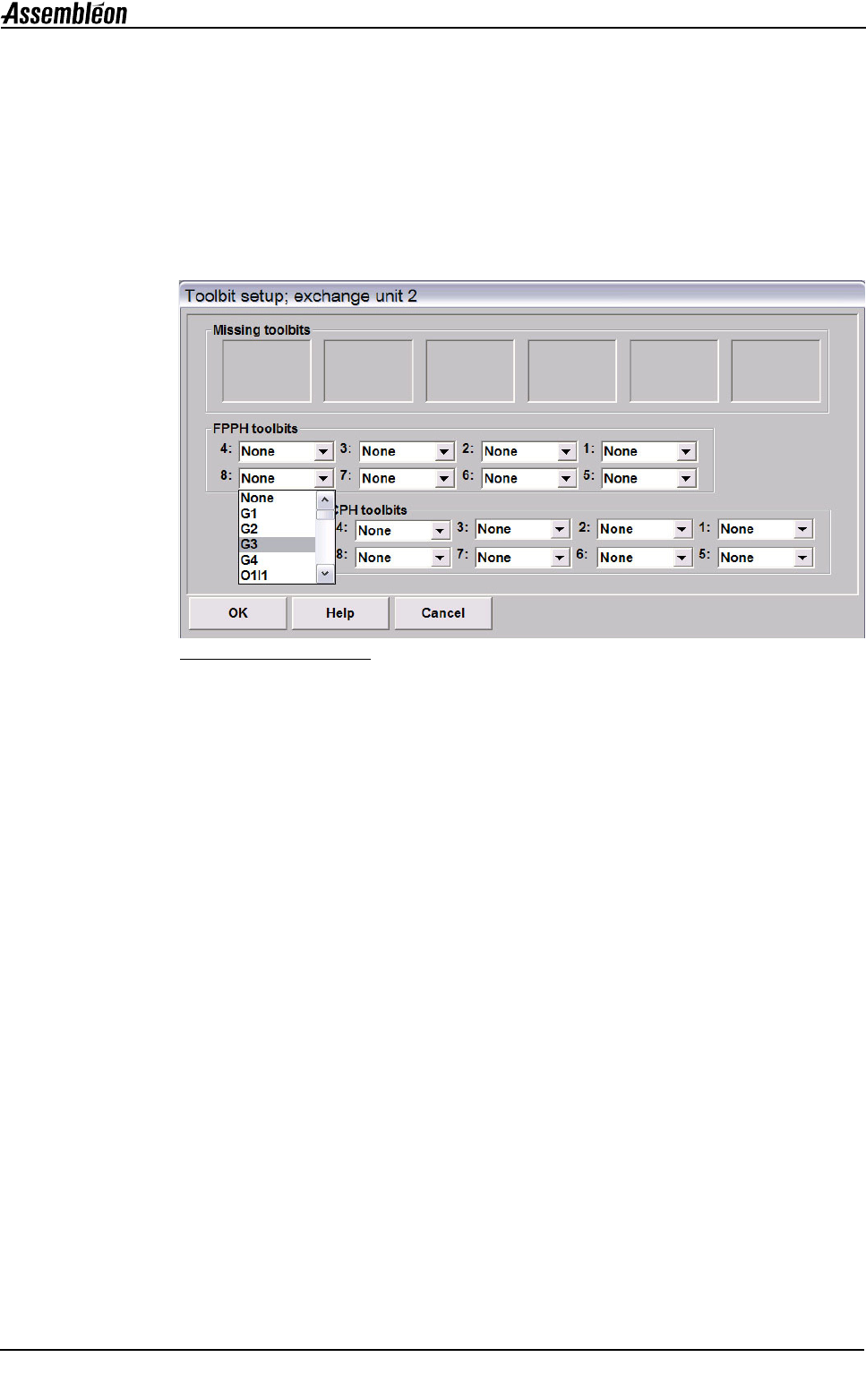

图
39
吸嘴更换单元
11. 重复步骤 2 到步骤 8，直至所需的全部吸嘴都位于贴片头中。当所有吸嘴都
已放入贴片头中时。
12.在吸嘴更换单元中放入所需的吸嘴，在机器设置对话框中选中 “吸嘴 ...”
按钮后面的 “已检查”复选框。
13.在吸嘴更换单元屏幕中选择相应的吸嘴。这样，系统就能知道吸嘴在吸嘴
更换单元中的位置。
14.单击 “确定”按钮确认吸嘴的位置。
15.盖上机盖。
