第 1 章操作手册 4022 593 51292 6A X - 2 0 1 07.02 UM-00066.fm 1.1 正面部件图 1 正面 1. 灯柱，显示机器状态：绿色，机器处于处理模式。蓝色，机器处于错误模式。白色，机器处于维护模式或空闲模式。 2. 键盘和触摸屏。 3. 急停按钮。 4. 前部和后部保护盖。 5. 供料器料车。 6. 开始按钮。 1 2 5 4 4 3 5 6

4022 593 51292 操作手册

07.02 AX-201 5

UM-00066.fm

第

章

第 1 章一般机器信息

1.1 正面部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2 背面部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.3 基板传板机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1.4 取件和贴片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

1.5 图形用户界面 (GUI). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1.5.1 约定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

1.5.2 触摸屏布局. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

第

章

操作手册 4022 593 51292

6AX-201 07.02

UM-00066.fm

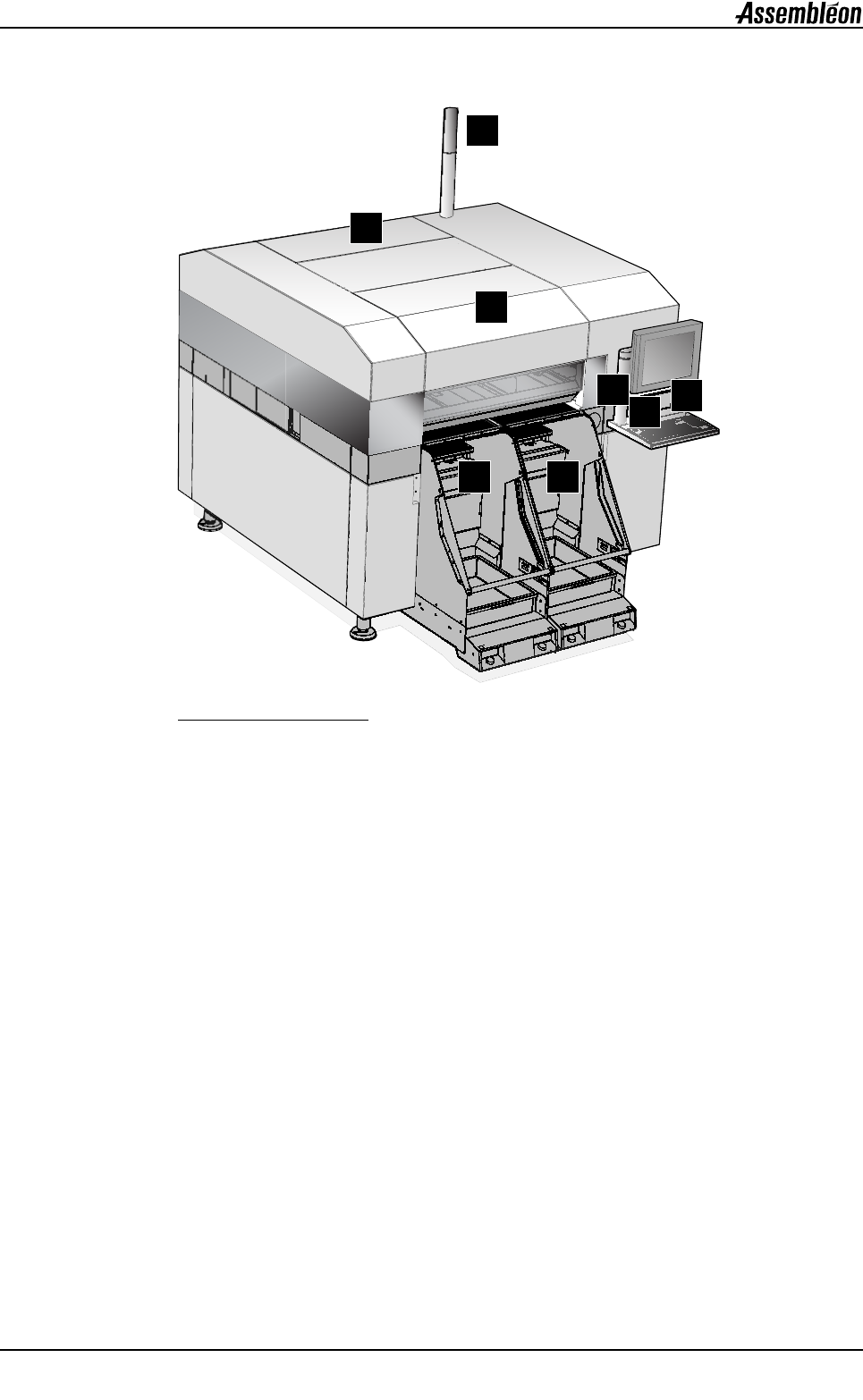

1.1 正面部件

图

正面

1. 灯柱，显示机器状态：

绿色，机器处于处理模式。

蓝色，机器处于错误模式。

白色，机器处于维护模式或空闲模式。

2. 键盘和触摸屏。

3. 急停按钮。

4. 前部和后部保护盖。

5. 供料器料车。

6. 开始按钮。

4022 593 51292 操作手册

07.02 AX-201 7

UM-00066.fm

第

章

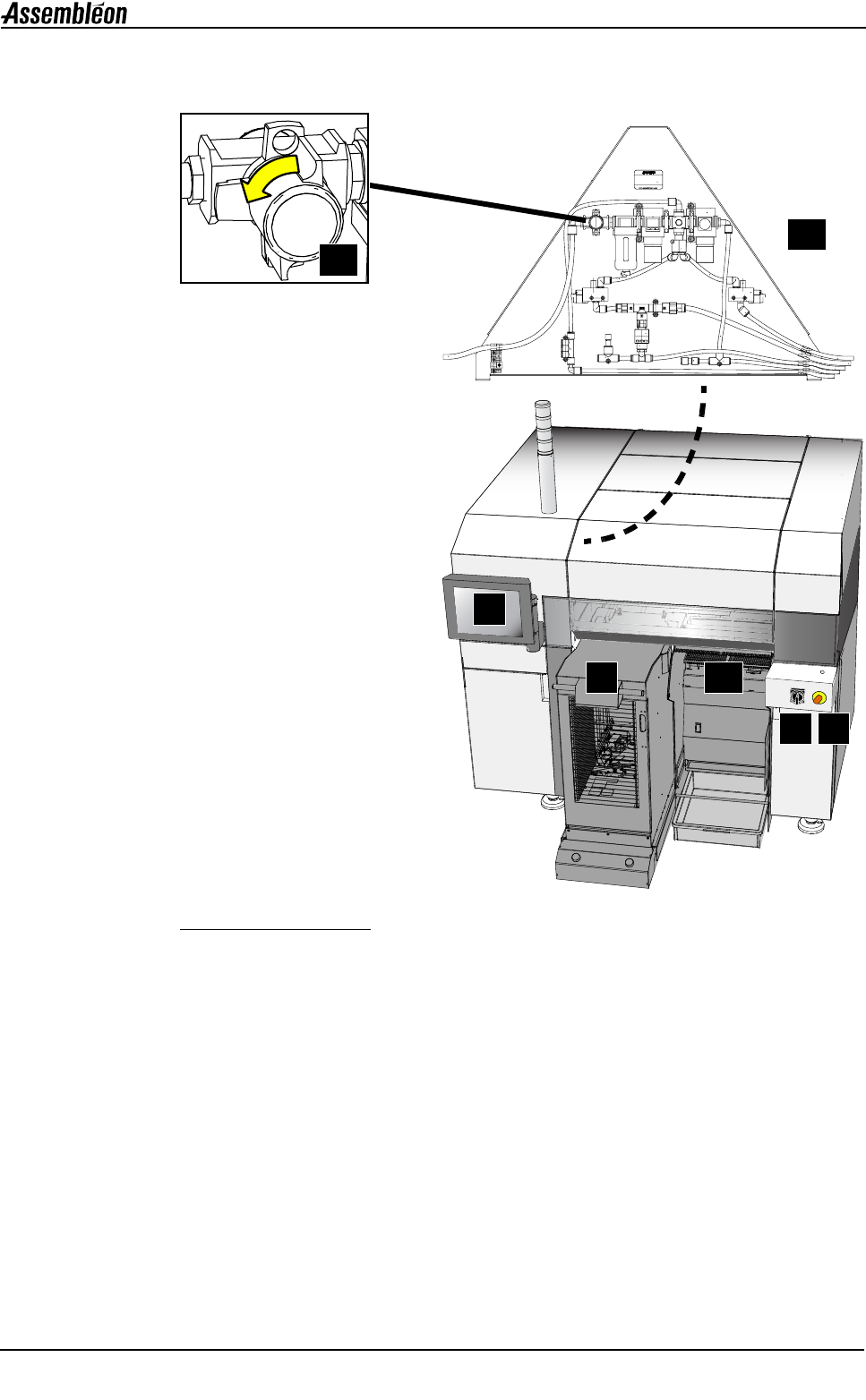

1.2 背面部件

图

背面

7. 主开关。

8. 急停按钮。

9. 后部触摸屏（可选）。

10.托盘料车。

11. 供料器库。

12.气源单元。

13.主气阀。

6 7
