第 1 章操作手册 4022 593 51292 8A X - 2 0 1 07.02 UM-00066.fm 1.3 基板传板机构图 3 基板传板机构基板传板机构将基板传送过机器。 1. 进板区域。 2. 工作区域 / 出板。 3. 基板传感器。 4. 利用基板夹紧机制和基板支承销抬起台面。 4 2 3 Fr ont Rear 1

4022 593 51292 操作手册

07.02 AX-201 7

UM-00066.fm

第

章

1.2 背面部件

图

背面

7. 主开关。

8. 急停按钮。

9. 后部触摸屏（可选）。

10.托盘料车。

11. 供料器库。

12.气源单元。

13.主气阀。

6 7

OPEN

第

章

操作手册 4022 593 51292

8AX-201 07.02

UM-00066.fm

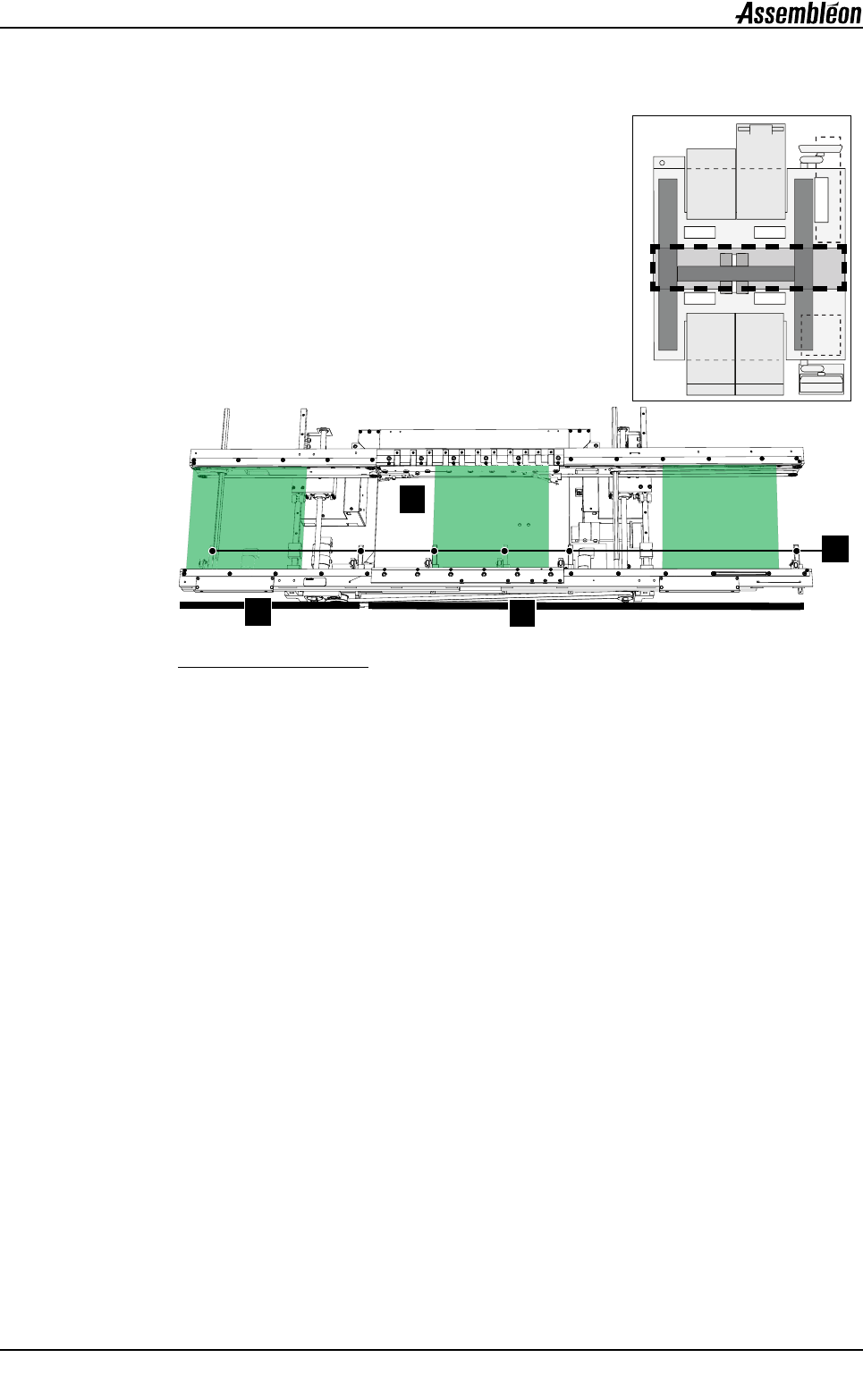

1.3 基板传板机构

图

基板传板机构

基板传板机构将基板传送过机器。

1. 进板区域。

2. 工作区域 / 出板。

3. 基板传感器。

4. 利用基板夹紧机制和基板支承销抬起台面。

Front

Rear

4022 593 51292 操作手册

07.02 AX-201 9

UM-00066.fm

第

章

1.4 取件和贴片

贴片头的主要功能是拾取和放置 SMD 元件。贴片头通过 XY 贴片模组在 X 和

Y 方向上移动。

图

取件和贴片

1. 贴片头 DV （双影像）。

2. 贴片头 HA （高精度）。

3. BA （基板对中）照相机，决定贴片头相对于基板和料车的位置。

4. CV （元件影像）照相机，在取件时测量元件的实际位置和形状。

5. 吸嘴更换单元，用于放置不使用的吸嘴。

6. 吸嘴。

7. 拒绝托盘，用于放置被拒绝的但有价值不应丢弃并且可能修理的元件。

Front

Rear
