Conv 1 Conv 2 11 34 4 2 34 43 36 7 42 17 13 15 3 18 1 12 19 26 5 11 41 27 6 35 14 7 10 30 38 23 22 37 14 28 8 25 14 32 39 13 6 5 18 13 41 21 9 44 12 16 14 7 31 29 33 24 20 40 Conv 1/2 stand R Conveyor KKX-1305 8-1 Conv 2…

100%1 / 75
1
13
9
5
6
8
10
14
15
5
15
4
14
17
11
12
18
2
16
3
7
Inspection Camera
Camera
KKX-1305
7-3
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
KKX-M79B0-00
INSP.LIGHT ASSY.
1
2
KKX-M79A0-00
INSP.CAMERA SUBASSY.
1
3
90115-02J006
BOLT, HEX. SOCKET HEAD
4
4
90990-11J003
SCREW, PAN HEAD W/W
2
5
91312-05020
BOLT HEX,SOCKET HEAD
4
6
91312-06025
BOLT HEX,SOCKET HEAD
1
7
92902-06200
WASHER,PLAIN
1
8
91312-03014
BOLT HEX,SOCKET HEAD
2
9
KGY-M7932-00
LENS,INSP.
1
10
KJH-M7210-00
CCD CAMERA
1
11
KJJ-M66K0-00
HNS,S.VIEW CAMERA
1
12
KKX-M7901-00
STAY1,CAMERA
1
13
KKX-M7902-00
STAY2,CAMERA
1
14
91312-04010
BOLT HEX,SOCKET HEAD
4
15
92902-04200
WASHER,PLAIN
4
16
KKX-M7903-00
HOLDER,CAMERA
1
17
$CTAM1
ANCHOR MOUNT
2
18
KKX-M7910-00
CAMERA ASSY
1
MJ30057-2012/3/14
Conv 1
Conv 2
11
34
4
2
34
43
36
7
42
17
13
15
3
18
1
12
19
5
11
41
6
35
14
7
10
30
38
37
14
28
8
14
32
39
13
6
5
18
13
41
21
9
44
12
16
14
7
31
33
24
40

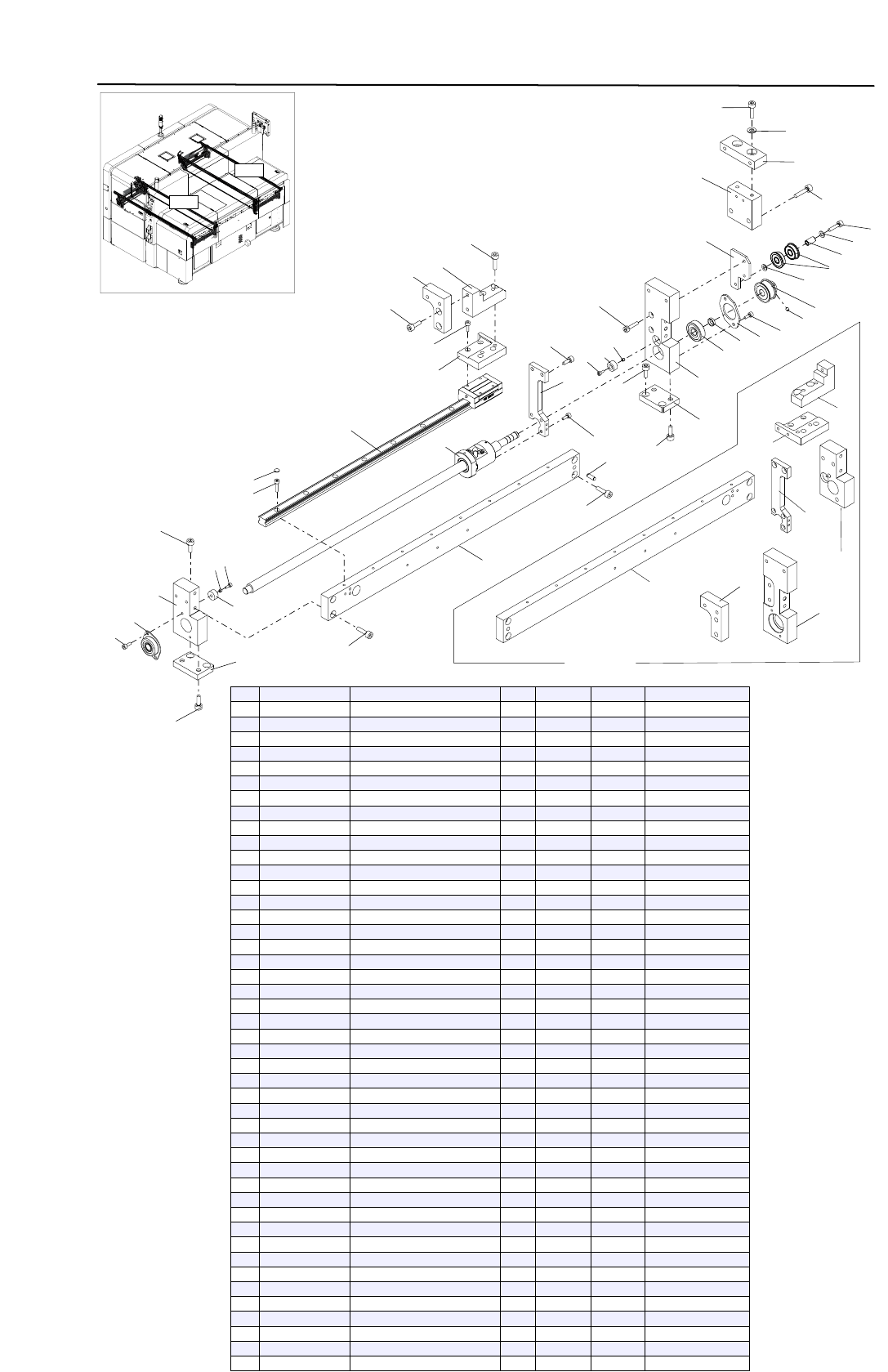

Conv 1/2 stand R
Conveyor
KKX-1305
8-1
Conv 2
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90933-01J200
BEARING
1
2
90933-03J608
BEARING
2
2-1
90990-25J024
BEARING
2
OK
MJ70186-2012/10/3
3
90990-28J102
WASHER,PLAIN
1
4
90990-41J057
COLLAR
1
5
90990-41J128
COLLAR
2
6
91312-03008
BOLT HEX,SOCKET HEAD
2
7
91312-04010
BOLT HEX,SOCKET HEAD
7
8
91312-04012
BOLT HEX,SOCKET HEAD
4
9
91312-04016
BOLT HEX,SOCKET HEAD
8
10
91312-05012
BOLT HEX,SOCKET HEAD
2
11
91312-05020
BOLT HEX,SOCKET HEAD
3
12
91312-06014
BOLT HEX,SOCKET HEAD
4
13
91312-06016
BOLT HEX,SOCKET HEAD
6
14
91312-06020
BOLT HEX,SOCKET HEAD
8
15
91312-06025
BOLT HEX,SOCKET HEAD
2
16
KH2-M9121-00
BEARING
1
17
KHW-M9139-00
PLATE,BRG.
1
18
KKX-M9101-00
BLOCK,CONV.
2
19
KKX-M9102-00
LEG,CONV. 1R
1
Conv 1
20
KKX-M9102-50
LEG,CONV. 1R
1
Conv 2
21
KKX-M9103-01
LEG,CONV. 2R
1
Conv 1
22
KKX-M9103-11
LEG,CONV. 2L
1
Conv 2
23
KKX-M9104-00
STAY,GUIDE R
1
Conv 1
24
KKX-M9104-10
STAY,GUIDE L
1
Conv 2
25
KKX-M9105-00
GUIDE,WL
1
26
KKX-M910A-00
PLATE,CONV. 1
1
27
KKX-M910B-00
PLATE,CONV. 2
1
28
KKX-M910C-00
BRKT.,CONV. 1R
1
Conv 1
29
KKX-M910C-10
BRKT.,CONV. 1L
1
Conv 2
30
KKX-M910E-00
PLATE,NUT R
1
Conv 1
31
KKX-M910E-10
PLATE,NUT L
1
Conv 2
32
KKX-M910G-00
BRKT.,CONV. 2R
1
Conv 1
33
KKX-M910G-10
BRKT.,CONV. 2L
1
Conv 2
34
92902-05600
WASHER,PLAIN
2
35
92902-06200
WASHER,PLAIN
2
36
92A08-04304
SCREW SET
2
37
99480-05014
PIN,PARALLEL
1
38
KKX-M9A00-00
BALL SCREW W
1
39
KKX-M910H-00
BRKT.,CONV. 3R
1
Conv 1
40
KKX-M910H-50
BRKT.,CONV. 3R
1
Conv 2
41
KKX-M910J-00
DAMPER
2
42
KKX-M9116-00
BRKT.,IDLER
1
43
KKX-M9117-00
PULLEY:P18-5GT
1
44
90K81-200004
CAP C4
8
Conv 1
Conv 2
32
14
8
18
21
31
5
14
3
15
16
24
19
20
18
2
9
12
11
10
22
8
23
17
7
25
4
6
30
3
13
33
1
28
13
28
34

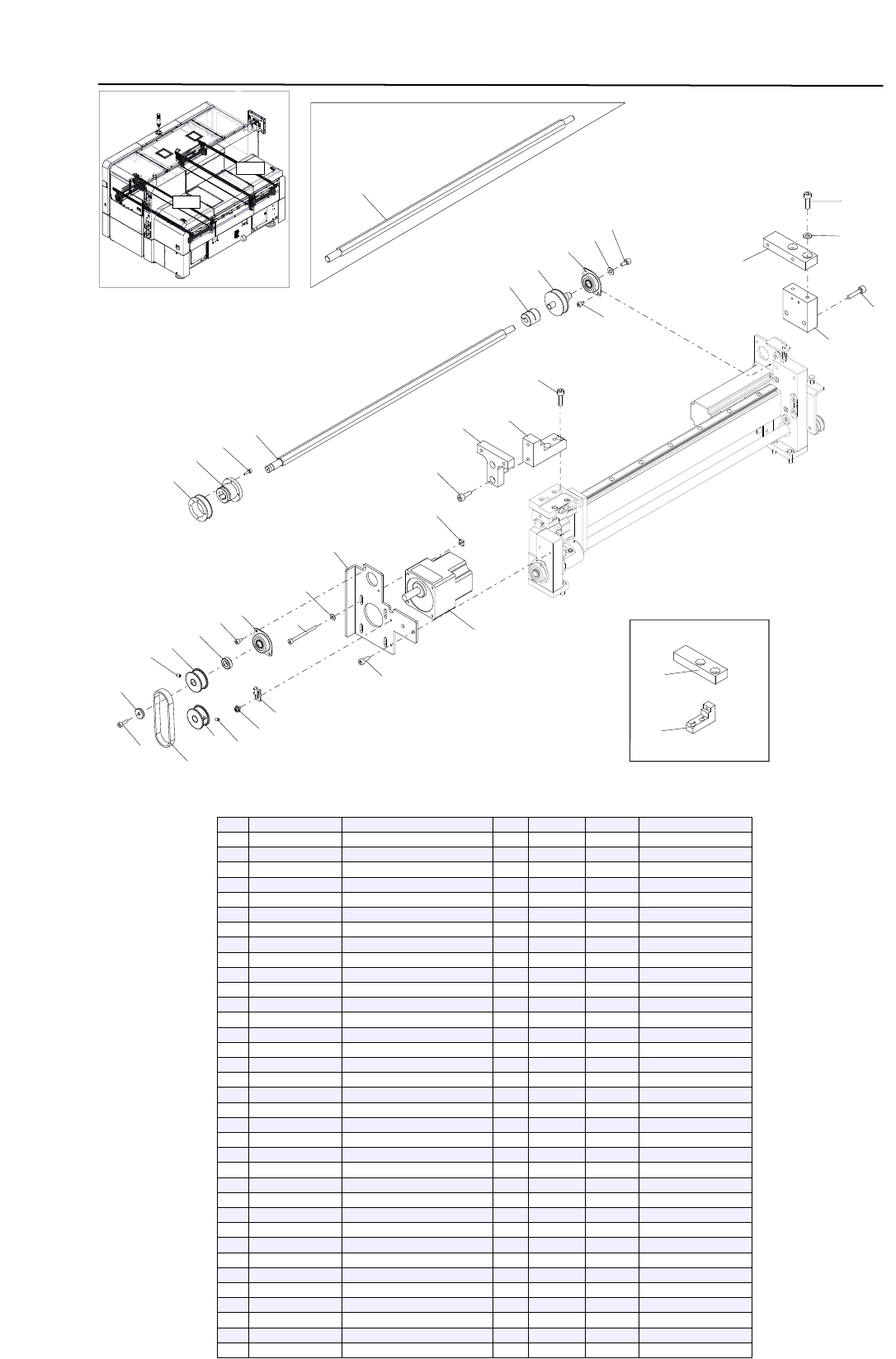

Conv 1/2 stand L (transport)
Conveyor
KKX-1305
8-2
Conv 2
OLD
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90990-11J001
SCREW, PAN HEAD W/W
2
2
91312-03010
BOLT HEX,SOCKET HEAD
4
3
91312-04006
BOLT HEX,SOCKET HEAD
4
4
91312-04050
BOLT HEX,SOCKET HEAD
4
5
91312-05010
BOLT HEX,SOCKET HEAD
1
6
91312-05012
BOLT HEX,SOCKET HEAD
2
7
91312-06016
BOLT HEX,SOCKET HEAD
2
8
91312-06020
BOLT HEX,SOCKET HEAD
4
9
KG2-M9108-11
COLLAR CONVEYOR
1
10
KGK-M9170-00
DC MOTOR ASSY.
1
11
KGT-M9135-00
PULLEY 1, SPLINE
1
12
KGT-M9193-00
NUT PLATE
4
13
KH2-M9105-11
PULLEY,MOTOR:P30-3GT
2
14
KH2-M9121-00
BEARING
2
15
KHT-M9111-02
PULLEY 1,MOTOR
1
16
KHT-M9113-00
COUPLING
1
17
KKX-M9107-00
BRKT.,CONV. MOTOR
1
18
KKX-M9108-00
SPLINE
1
18-1
KKX-M9108-01
SPLINE
1
OK
MKY0087-2014/1/14
19
KKX-M910A-00
PLATE,CONV. 1
1
20
KKX-M910B-10
PLATE,CONV. 2
1
Conv 1
21
KKX-M910B-60
PLATE,CONV. 2
1
Conv 2
22
KKX-M910G-10
BRKT.,CONV. 2L
1
Conv 1
23
KKX-M910H-10
BRKT.,CONV. 3L
1
24
91312-06025
BOLT HEX,SOCKET HEAD
2
25
92902-04200
WASHER,PLAIN
4
26
92902-05200
WASHER,PLAIN
1
27
92902-06200
WASHER,PLAIN
2
28
92A08-04306
SCREW SET
4
29
KLH-M91AH-00
BELT(219-3GT-9)
1
30
$CTAM1
ANCHOR MOUNT
2
31
KKX-M910G-00
BRKT.,CONV. 2R
1
Conv 2
32
90990-28J018
WASHER,PLAIN
1
MKY0087-2014/1/14
33
90990-41J106
COLLAR
1
MKY0087-2014/1/14
34
91312-04012
BOLT HEX,SOCKET HEAD
1
MKY0087-2014/1/14
