NPM-W 2011.0601 - 12 - NPM-W 通过实装模式的组合，可以对应 客户的多样化生产形态。 ■ 大型基板实装生产线 交替实装模式 ( 单轨 ) ・ 对应不可进行双轨传送的大型基板。 ■ 高效率实装生产线 交替实装模式 ・ 将基板传送损失减少到最低。 ・ 配置最少数量料架来实现高效率生产。 ■ 最高速实装生产线 独立实装模式 ・ 实现同一基板的最高速实装。
NPM-W 2011.0601
- 11 -
3.3
实装模式
■ 单轨
交替实装模式
贴装头交替动作，进行生产。
■ 双轨
通过双轨前后贴装头的动作形态，有
3
种实装模式。
交替实装模式
交替
(
前
/
后
)
实装模式
独立实装模式
各贴装头对两条轨道的基板进行生产。
贴装头交替动作，一条轨道的生产完成
后，进行另一条轨道的生产。
＜交替前实装模式＞
使用前后的贴装头，只对前轨道的基板进行生产，
对后轨道的基板不进行生产。
＜交互后实装模式＞
使用前后的贴装头，只对后轨道的基板进行生产，
对前轨道的基板不进行生产。
各贴装头对各轨道的生产基板进行独立
生产。
前贴装头: 前轨道的生产
后贴装头
:
后轨道的生产
将基板传送损失减少到最低。 各轨道的生产可以开始以及停止。
各轨道的生产可以开始以及停止。
由于贴装头的交替动作，无需贴装头待
机
(
等待另一个贴装头的动作
)
，所以可
以提高生产率。
※
※根据基板尺寸不同，也有可能需要工
作头待机的情况。
停止设备运转，进行各轨道的机种切
换。
跳过基板生产中，可以对停止中的轨道进行机种
切换(切换生产数据、更换台车、更换托盘箱)。
一侧生产中，可以对停止中的轨道进行
机种切换
(
切换生产数据、更换台车
)
。
A
B
A
B
A
B
NPM-W 2011.0601
- 12 -
NPM-W

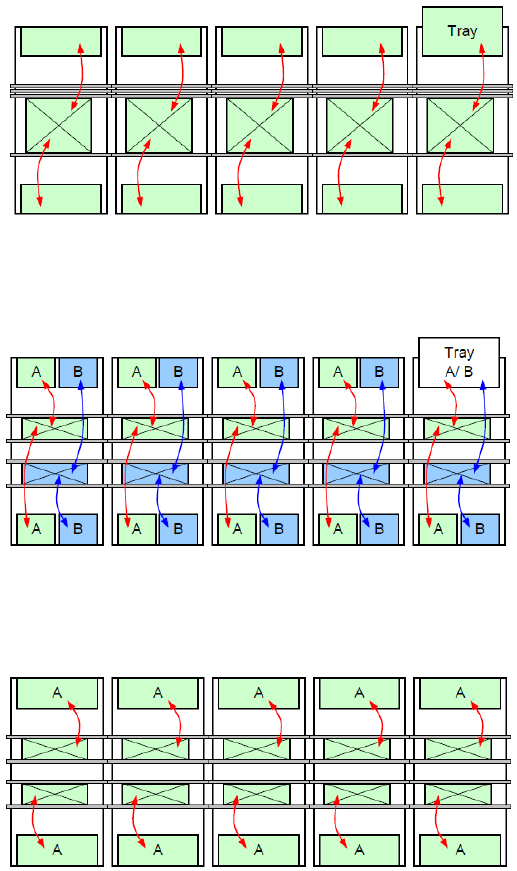

通过实装模式的组合，可以对应客户的多样化生产形态。
■ 大型基板实装生产线
交替实装模式
(
单轨
)
・对应不可进行双轨传送的大型基板。
■ 高效率实装生产线
交替实装模式
・将基板传送损失减少到最低。
・配置最少数量料架来实现高效率生产。
■ 最高速实装生产线
独立实装模式
・实现同一基板的最高速实装。
NPM-W 2011.0601
- 13 -
■ 无需停机的机种切换生产线
独立实装模式
・在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(
独立机种切换
)
※ 生产中的台车不可更换。
(
安全性方面有限制
)
独立实装模式＋交替
(
前
/
后
)
实装模式
■ 高速、高效率实装生产线
独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
■ 不平衡的基板实装生产线
独立实装模式＋交替
(
前
/
后
)
实装模式
・前侧和后侧的生产不能保持平衡的情况时、可以按照左图进
行对应。
例
)
基板
A:
实装点数
300
点
(
只有芯片元件
)
基板
B:
实装点数
600
点
(
芯片元件＋异型元件
)
独立实装 交替(前/后)实装
独立实装 交替实装
独立实装 交替(前)实装
托盘箱
编带料架
编带料架
