NPM-W 2011.0601 - 14 - 4. 机器构成 ■ 交换台车规格 ( 在后侧不可安装托盘供料器 ) ■ 托盘供料器规格 ( 在后侧不可安装交换台车 ) ■ 数据编制 所有数据编制是在数据编制系统 NPM-DGS 进行。 (NPM-DGS 是其他产品 ) NPM-DGS 用的硬件，请客户准备。 ∗∗ Remarks ∗∗ • 在特殊规格时，有时会出现不适合 CE 标记规格的情况。 • 交换台车设置范围的地面倾斜，需要 台车的…
NPM-W 2011.0601
- 13 -

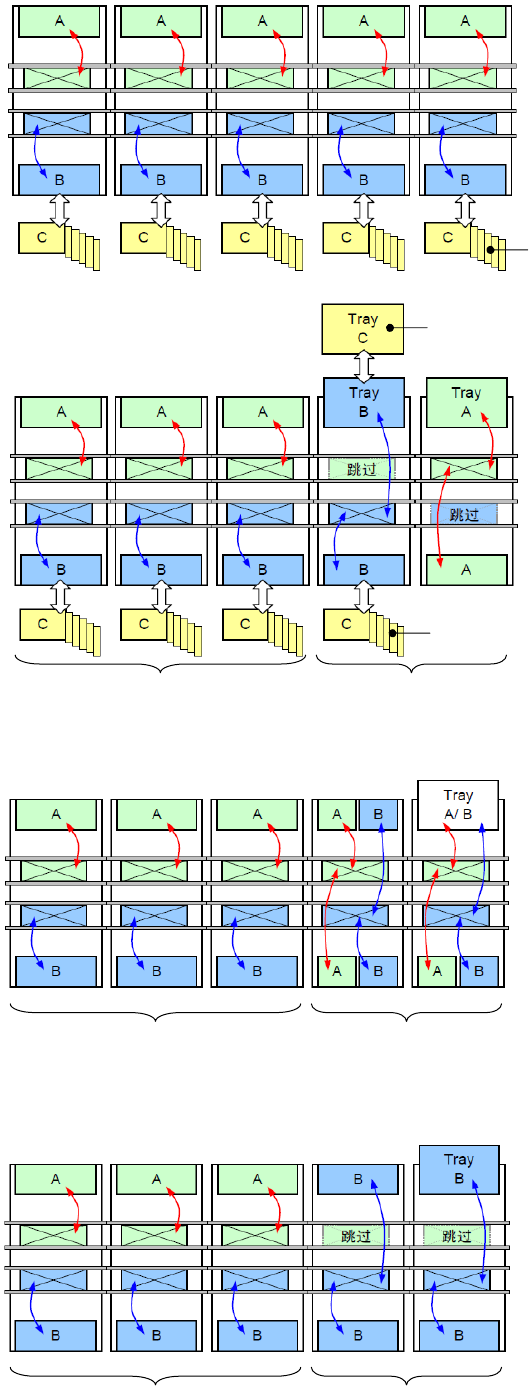

■ 无需停机的机种切换生产线
独立实装模式
・在一侧的轨道进行生产的同时、在另一侧轨道可以进行机种
切换。
※
(
独立机种切换
)
※ 生产中的台车不可更换。
(
安全性方面有限制
)
独立实装模式＋交替
(
前
/
后
)
实装模式
■ 高速、高效率实装生产线
独立实装模式＋交替实装模式
・这是利用独立实装和交替实装的优点而组成的生产线构成。
・芯片元件可以进行更高速实装、异型元件和托盘元件可以进
行更高效率的实装。
■ 不平衡的基板实装生产线
独立实装模式＋交替
(
前
/
后
)
实装模式
・前侧和后侧的生产不能保持平衡的情况时、可以按照左图进
行对应。
例
)
基板
A:
实装点数
300
点
(
只有芯片元件
)
基板
B:
实装点数
600
点
(
芯片元件＋异型元件
)
独立实装 交替(前/后)实装
独立实装 交替实装
独立实装 交替(前)实装
托盘箱
编带料架
编带料架
NPM-W 2011.0601
- 14 -
4.
机器构成

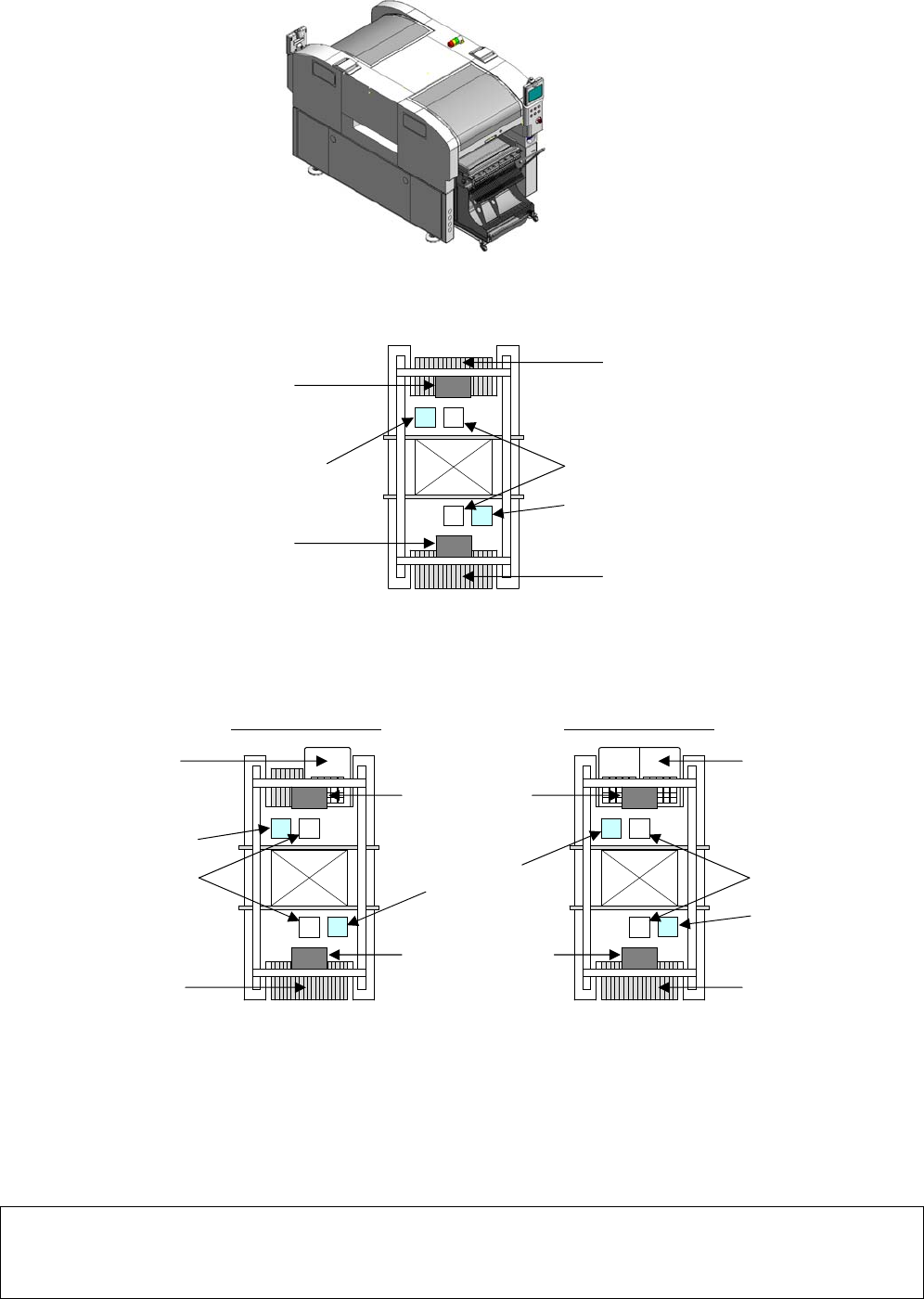

■ 交换台车规格
(
在后侧不可安装托盘供料器
)
■ 托盘供料器规格
(
在后侧不可安装交换台车
)
■ 数据编制
所有数据编制是在数据编制系统
NPM-DGS
进行。
(NPM-DGS
是其他产品
)
NPM-DGS
用的硬件，请客户准备。
∗∗
Remarks
∗∗
•
在特殊规格时，有时会出现不适合
CE
标记规格的情况。
•
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
贴装头: 后侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・
3
吸嘴贴装头
供给部
:
后侧
・交换台车
贴装头: 前侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・3 吸嘴贴装头
供给部
:
前侧
・交换台车
吸嘴交换器
贴装头: 后侧
・8 吸嘴贴装头
・3 吸嘴贴装头
贴装头: 前侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・
3
吸嘴贴装头
供给部
:
后侧
・单式托盘供料器
+ 13
站料架座
供给部
:
前侧
・交换台车
供给部
:
后侧
・双式托盘供料器
供给部
:
前侧
・交换台车
线性照相机
吸嘴更换器
线性照相机
吸嘴更换器
吸嘴更换器
单式托盘供料器规格 双式托盘供料器规格
线性照相机
吸嘴交换器
NPM-W 2011.0601
- 15 -
4.1
工作头构成

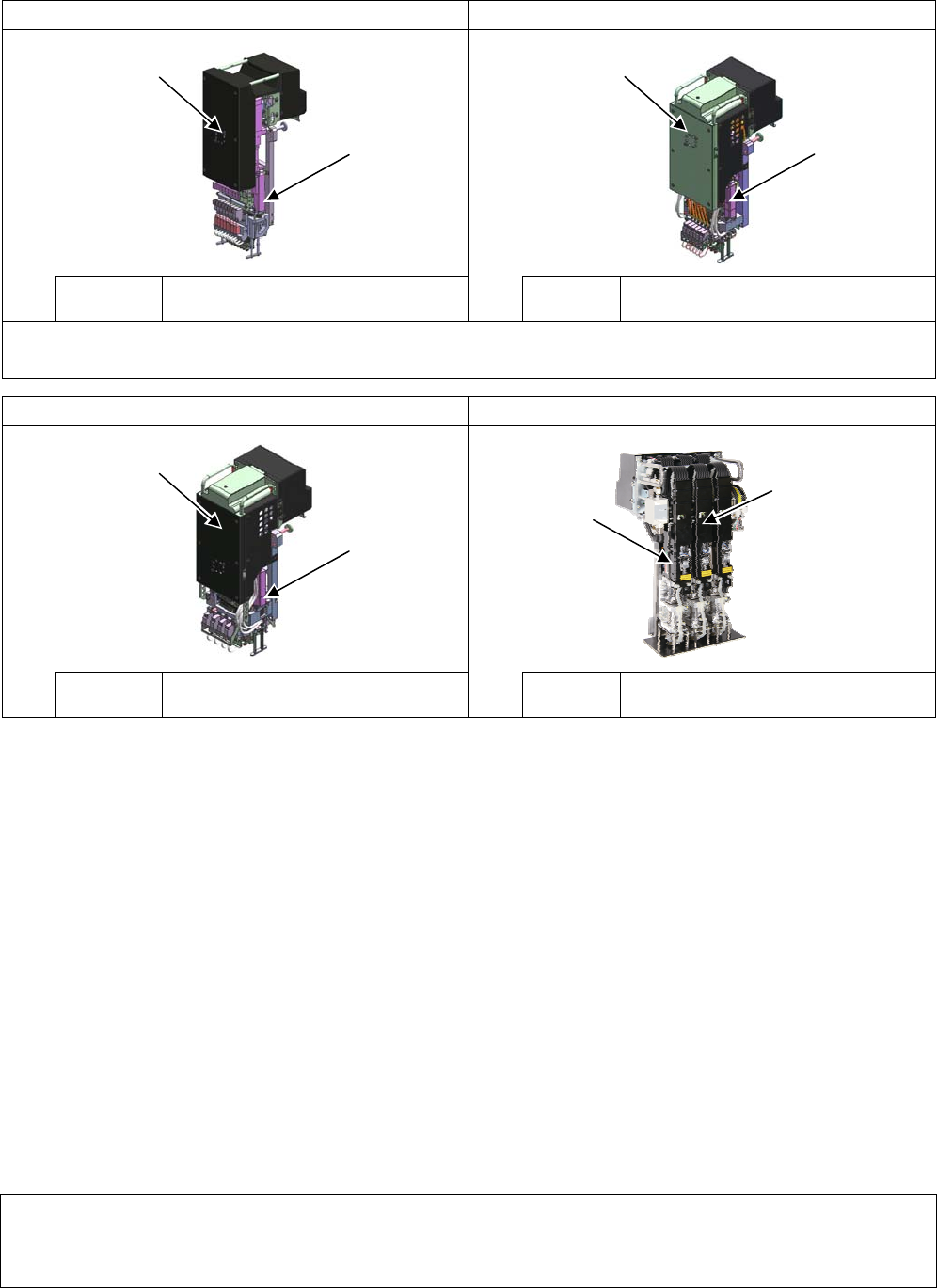

■ 贴装头
16
吸嘴贴装头
12
吸嘴贴装头
附属品
吸嘴交换器
(16/ 12
吸嘴贴装头用
)
附属品
吸嘴交换器
(16/ 12
吸嘴贴装头用
)
※
16
、
12
吸嘴贴装头规格时，双式编带料架的软件版本需要在
Ver. 5.00
以上。
(
为了对应双式编带料架的左右轨道同时传送
)
8
吸嘴贴装头
3
吸嘴贴装头
附属品
・吸嘴交换器
(8
吸嘴贴装头用
)
・侧面照明
附属品
・吸嘴交换器
(3
吸嘴贴装头用
)
・侧面照明
∗∗
Remarks
∗∗
•
以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
(
详细请参照「
9.
选购件」。
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
