NPM-W 2011.0601
- 45 -
■ 基本构成
电源供给类型

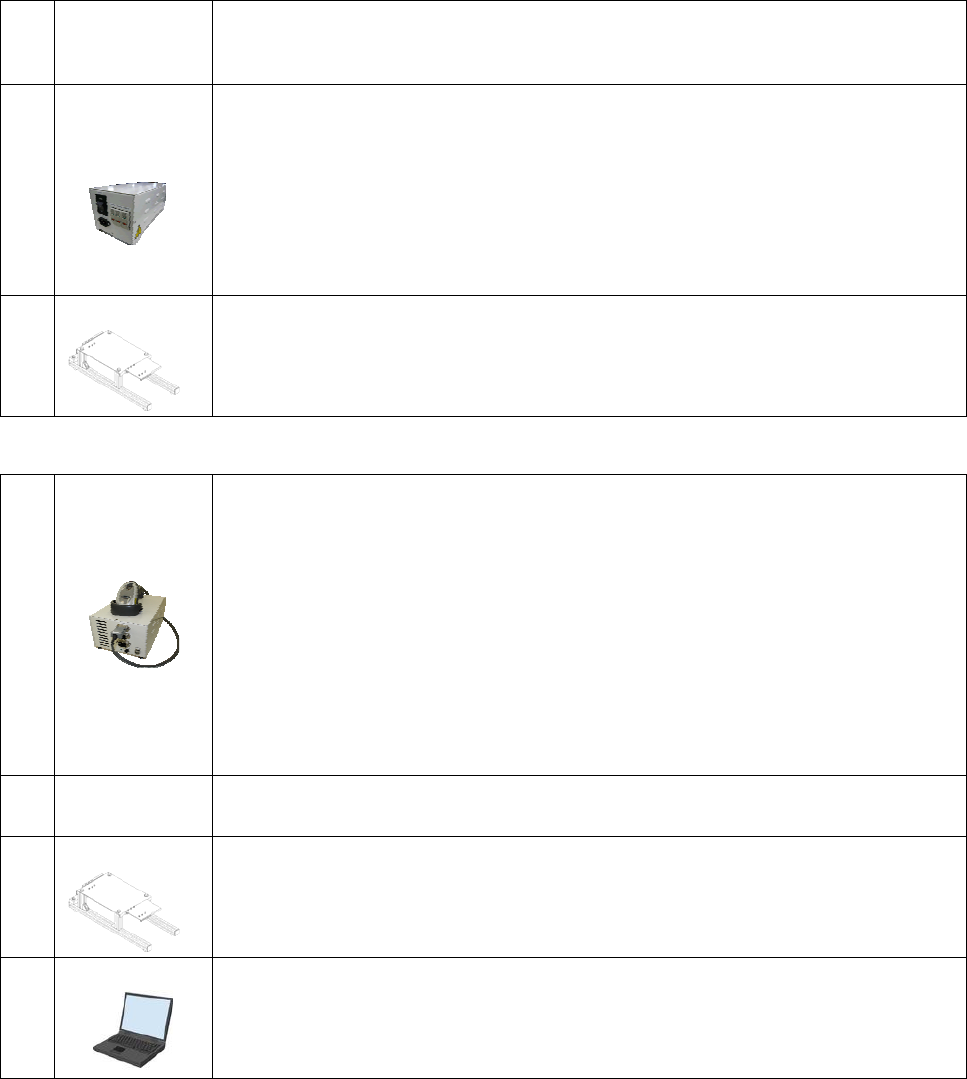

No. 项 目 内 容
1 电源供给单元
※ 1
※2
对交换台车和料架供给电源的单元。包括以下单元。
・电源单元
额定电源 : 单相 AC 100 V ～ AC 240 V
频率 : 50 Hz/60 Hz
额定容量 : 90 VA
・料架电源供给电缆
・交换台车电源供给电缆
2 料架安装治具
安装料架的专用治具。
可以安装 8 mm ～ 104 mm 的编带料架 1 台(8 mm 双式・单式、12 mm, 16mm 共用编带料
架 2 台)
元件校对类型
1 支援功能箱
※1 ※2
对交换台车和料架供给电源的单元，还可以进行元件校对。
包括以下单元。
・电源单元
额定电源 : 单相 AC 100 V ～ AC 240 V
频率 : 50 Hz/60 Hz
额定容量 : 90 VA
・料架电源供给电缆
・交换台车电源供给电缆
・有线扫描器
・扫描器连接电缆
2 软件
※3
许可号 1个
(生产线中对所有 NPM-W(NM-EJM2D)需要许可证。有关许可证的选择请参照「14. 有关许可证」。)
3 料架安装治具
安装料架的专用治具。
可以安装 8 mm ～ 104 mm 的编带料架 1 台(8 mm 双式・单式、12 mm, 16mm 共用编带料
架 2 台)
4 支援功能 PC 进行元件校对的 PC。
※由客户准备。
※
1
电源电缆请客户准备。请使用以下恰当的连接插头。
AC
插头、
IEC 60320 C13
、
10 A/250
※
2 NPM
系列，不可使用
CM
系列的「整体交换台车准备装置」。
※
3
支援功能
PC
用软件，
NPM-W
系统软件
CD-ROM
包含。
NPM-W 2011.0601
- 46 -
■ 元件校对类型－基本规格
No. 项 目 内 容
1 能够读取的代码 1D 代码(条形码):
UPC/EAN/JAN, UCC/EAN 128, Code 39, Code 128, 等
2D 代码(2 维代码):
Maxicode, Data Matrix(ECC 200), QR 代码, 等
2 代码限制 零件名称、批量名称、生产厂家名称等使用的代码有限制。
ASCII 英数字、记号 30 文字以内。 但是，记号只有 - + = , . _ @ 。
3 显示语言 日文/英文/中文
■ 元件校对类型－支援功能
PC
・ 硬件规格
(
必须
)
No. 项 目 规 格
1
主机
IBM PC/AT 兼容机
2
CPU Intel
®
Pentium4 2.4 GHz 以上
3
主基板 IBM 完全兼容机
4
图解板 XGA 以上
桌面领域: 1 024 × 768 dot 以上
5
存储器 1 GB 以上
6
HDD 80 GB 以上
7
光学驱动器 CD-ROM
8 键盘 日文版: 106 日文用键盘
或者，英文版: 101 英文用键盘
9 鼠标 鼠标
10 监控器 XGA 对应
11 LAN 端口 1 000/100BASE-TX × 2 个
・ 软件规格
(
必须
)
No. 项 目 规 格
1 操作系统 Microsoft® Windows® 7 Professional (32 bit 版)(日/英/中)/
Microsoft® Windows® XP Professional (日/英/中)/
或者，Microsoft® Windows® Vista Business (日/英/中)
※需要 IE(Internet Explorer) 6 / 7。
NPM-W 2011.0601
- 47 -
6.
其他标准规格
6.1
程序功能
数据编制都是在数据编制系统
NPM-DGS
进行。在
NPM-DGS
作成的生产数据，通过
FA
电脑下载于设备。
但是，部分数据修正也可在机器主体上进行。
在设备主体修正的数据以及校正内容被保存，可以再利用。
※
NPM-DGS
用的硬件，请客户准备。
(NPM-DGS
是其他产品。
)
有关
NPM-DGS
的详细情况，请参照别册的「
NPM-DGS
规格说明书」。
6.2
信号塔
信号灯的颜色和亮灯标准
信号灯
颜色
分 类
亮灯标准
红色
紧急停止错误
・ 马达等的轴异常
・ 空气压力下降
・ 基板支撑部异常
・ 贴装头故障
・ 编带故障
等
黄色
中途停止错误
・ 吸着错误
・ 贴装错误
・ 基板传送错误
・ 无工件
・ 吸嘴更换错误
等
绿色
运转中
自动运转等动力为
ON
时
(
但是，红色和黄色闪烁时熄灯
)
蓝色或者
红色
连接的设备中，成为瓶颈的设备
(
循环时间最长的设备
)
蓝色灯亮。
另外，按紧急停止开关，红色灯亮。
※亮灯规格，可以变更设定。
设备设定 PCB 数据
元件数据
最佳化
生产数据
标准
:
横置
距离地面
1 514 mm
红
黄
绿
(
蓝色或者红色
)
红
黄
绿
距离地面
1 629 mm
也可以纵置。
高度从地面起是
1 629 mm
。
(
蓝色或者红色
)
数据编制系统 NPM-DGS
