10.
涂饰颜色
■ 本公司标准颜色
白色
W-13 (G50)
※不可指定涂饰颜色。
11.
安全装置

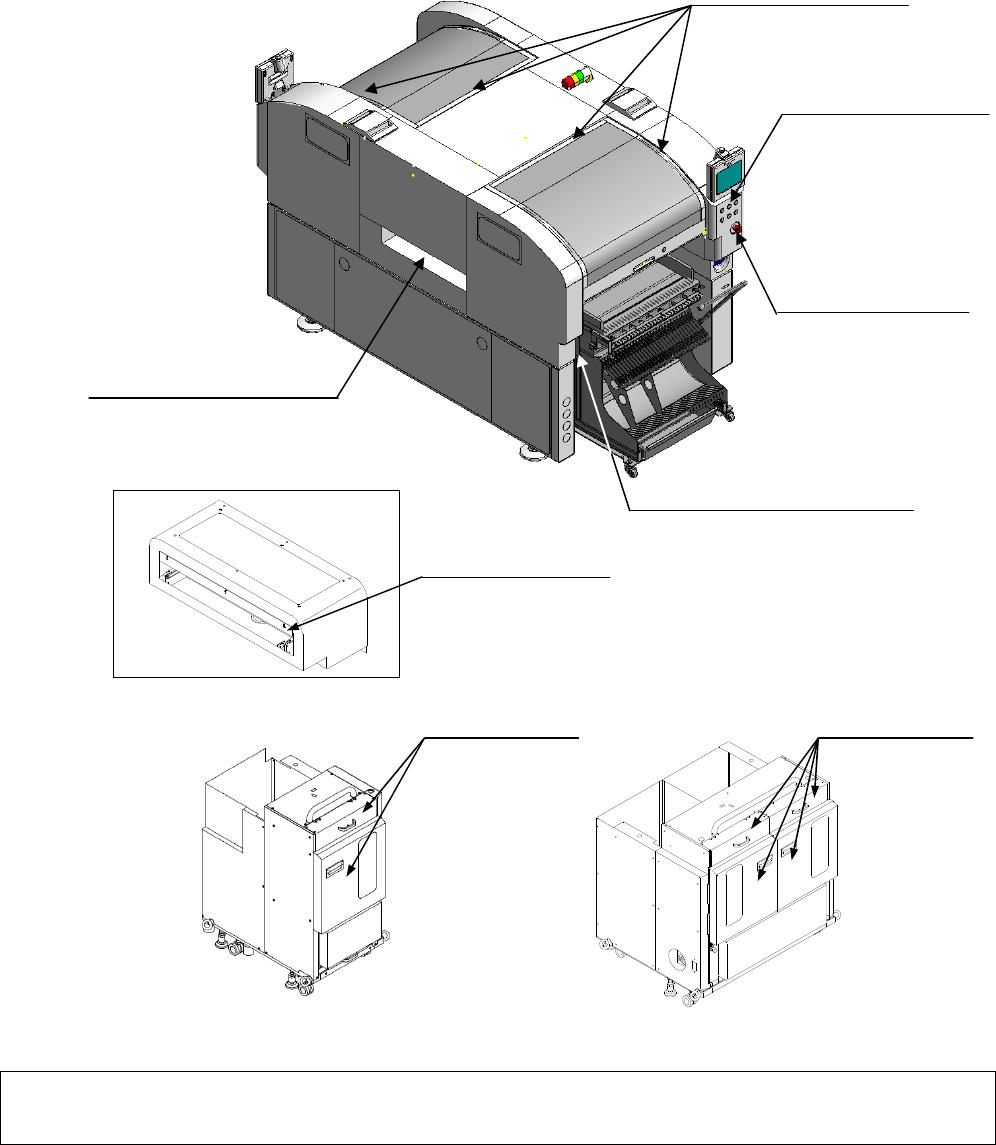

为了安全使用本机器，在
NPM-W
上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
∗∗
Remarks
∗∗
•
为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前・后面
:
合计
4
处
)
伺服开关
(
前・后面
:
合计
2
处
)
搬送口安全传感器
(邻接装置用)
(
上流侧・下流侧
:
各
1
处
)
紧急停止开关
(
前・后面
:
合计
2
处
)
搬送开口安全传感器
外罩安全开关
(2
处
)
托盘供料器
(
选购件
)
外罩安全开关
(4
处
)
料架安全盖开关
单式托盘供料器 双式托盘供料器
延长传送带
(
前・后面
:
合计
4
处
)
NPM-W 2011.0601
- 73 -
12.
・
电源 空气投入部
12.1
电源投入部
■
电源使用
4
芯电缆，是
3.5 mm
2
～
5.5 mm
2
范围的电缆，使用本设备附属的工具进行连接。
(
本设备不附属此电缆。特别是使用
AWG#12
时，请注意随配线长度不同电压会下降。
)
■ 如下图所示，请采用在
2
处夹钳电缆的方法进行配线。
[
推荐
]
1.
端子连接管脚
生产厂家
: Phoenix Contact
型式
: 3.5 mm
2
～
4.0 mm
2
AI4-12GY
5.5 mm
2
～
6.0 mm
2
AI6-12YE
2.
电缆外经尺寸
φ
13.5 mm
～ φ
18.0 mm
3.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
，
转动而发生移动。
■
端子台连接时的注意
1.
请将套头端子的凹凸部分与端子台并行插入。
2.
请确认套头端子是否确实插入。
3.
请用附属的专用工具进行作业。
4.
不使用套头端子时，请确认芯线和插入状态。
∗∗
Remarks
∗∗
•
请客户准备电源电缆。
NPM-W
前侧
电源投入部
端子台
(
在罩内侧
)
OK
NG
电缆夹具
端子台
电缆
NPM-W 2011.0601
- 74 -
12.2
空气投入部
■空气投入部
(
在罩内侧
)
日东耦合器
30P
增强软管
5 m
日东插座
30SH
NPM-W
后侧
工厂侧
一
次
空
压源
