- 97 - 49. ELECTRIC APPARATUS COMPONENTS(1) 電装関係（１） ８ ９ １３ １９ ７ ２ ２０ ２４ ２０ ２３ ２３ ２４ ２４ ２４ ２４ ２６ ２９ ３１ １８ ４ ２２ Ａ ２４ Ａ Ｂ Ｂ Ｃ Ｃ ９８ ９７ ８７ ８６ ８５ ８８ ８２ ８１ ８１ ８１ ８１ ８１ ８１ ８０ ７９ ７９ ７９ ７８ ７７ ７６ ７６ ７５ ７５ ７５ ７５ ７５ ７５ ７４ ７３ ７２ ７１ ５７…
- 96 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-57109 Y STOPPER BROCK
Ｙストッパブロック
2
2 401-57110 XY LIMIT SENSOR PLATE
ＸＹリミットセンサプレート
1
3 401-57111 XY ORG SENSOR PLATE
ＸＹ原点センサプレート
1
4 401-58458 YA LINEAR MTR WIRE ASM
ＹＡリニアＭＴＲワイヤー組
1
5 401-58459 YB LINEAR MTR WIRE ASM
ＹＢリニアＭＴＲワイヤー組
1
6 401-58296 LINEAR MOTOR
リニア固定子
4
7 401-79727 LINER SCALE Y
リニアスケールＹ
2
8 401-57112 LM GUIDE
ＬＭ ガイド
4
9 400-63714 X_STOPPER_RUBBER
Ｘストッパラバー
4
10 HD-0032000-00 SENSOR
センサ
3
11 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
6
12 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
4
13 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
8
14 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
8
15 SM-6062002-TT SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
52
16 SM-6064002-TT SCREW M6 L=40
六角穴ボルト Ｍ６ Ｌ＝４０
8
17 WS-0410002-KP SPRING WASHER
ばね座金 Ｍ４
4
18 HX-0023300-0E NYLON BAND
束線バンド
4
19 SM-6051002-UZ SCREW M5 L=10
六角穴ボルト Ｍ５ Ｌ＝１０
64
20 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
4
21 401-77907 Y STOPPER BROCK (F)
Ｙストッパブロック（Ｆ）
2
22 401-58599 TIE ANCHOR
タイアンカー
7
23 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
7
- 97 -

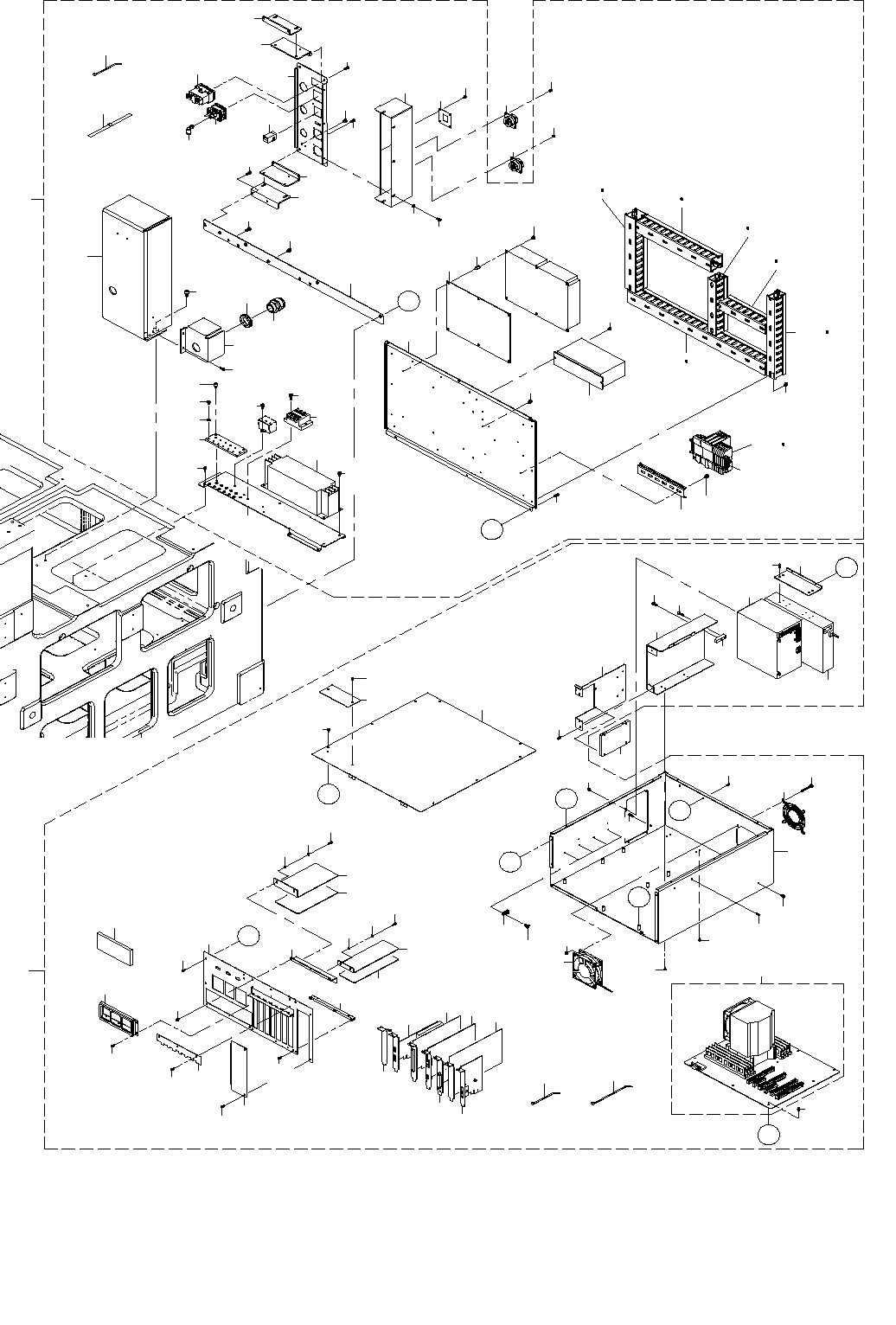

49.ELECTRIC APPARATUS COMPONENTS(1)
電装関係（１）
８
９
１３
１９
７
２
２０
２４
２０
２３
２３
２４
２４
２４
２４
２６
２９
３１
１８
４
２２
Ａ
２４
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
９８
９７
８７
８６
８５
８８
８２
８１
８１
８１
８１
８１
８１
８０
７９
７９
７９
７８
７７
７６
７６
７５
７５
７５
７５
７５
７５
７４
７３
７２
７１
５７
６９ ８１
６６ ８
１
６７ ８１
６８
８１
６５ ８１
６４
８１
６２
６３
６１
６０
５９
５８
７０
５６
５５
５４
５３
５２
５１
５０
９２
Ｅ
Ｅ
１
８４
４８
３
３
３０
８３
８４
９１
８９
９０
２５
２４
６
３４
３３
３５
５
３２
１１
１４
１５
１６
１７
２１
２７
２８
２８
２７
２１
３６
２４
１２
２４
４２
４３
４４
４７
４６
４５
１０
３９
４０
Ｄ
Ｄ
３７
２０
２０
４９
９６
９５
９３
９４
４５
４１
３８
- 98 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-18732 PC_UNIT_ASY_RV-2-3DH
ＰＣユニット組＿ＲＶ−２−３ＤＨ
1
2 402-14876 3DH PC BOARD ASM
３ＤＨ マザーボード組
(1)
3 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(2)
4 HX-0023300-00 CLIP
束線バンド
(4)
5 402-10492 IO BOARD
Ｉ／Ｏボード
(1)
6 402-10493 MOTION CONTROLER
モーションコントローラー
(1)
7 401-58478 PC FAN ASM
ＰＣ ファン組
(1)
8 402-13645 PC TOP PLATE(RV-2-3DH)
ＰＣトッププレート（ＲＶ−２−３ＤＨ）
(1)
9 402-13535 PC CASE(RV-2-3DH)
ＰＣケース（ＲＶ−２−３ＤＨ）
(1)
10 401-57183 POWER SUPPLY BRACKET
電源ブラケット
(1)
11 402-21032 BOARD FIXED BRACKET
基板押さえブラケット
(1)
12 402-13544 FR PANEL (RV-2-3DH)
フロントパネル（ＲＶ−２−３ＤＨ）
(1)
13 401-57187 BEZEL FIXED PLATE
ベゼル固定プレート
(1)
14 402-21033 RETNR_PC_BOARD1
基板押さえ１
(1)
15 402-21035 RUBBER1
ゴム１
(1)
16 402-21037 RETNR_PC_BOARD2
基板押さえ２
(1)
17 402-21040 RUBBER2
ゴム２
(1)
18 HX-0023300-0E NYLON BAND
束線バンド
(1)
19 HM-0004800-10 FINGER GUARD
フィンガーガード
(1)
20 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(10)
21 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
(4)
22 402-10494 ATX POWER
ＡＴＸ電源
(1)
23 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
24 SL-4030891-SC SCREW M3X8
座金付きなべ小ねじセムス Ｍ３ Ｌ＝８
(47)
25 EZ-1756676-11 BATTERY (BS10A-H24/2.0L)
バッテリ （ＢＳ１０Ａ−Ｈ２４／２．０Ｌ）
(1)
26 SL-4043591-SC SCREW
座金付きなべ小ねじ
(8)
27 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(4)
28 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
29 NM-6040002-SN NUT M4
六角ナット Ｍ４Ｘ０．７ ２種
(8)
30 401-59333 PCI SLOT BRACKET
ＰＣＩスロット用ブラケット
(1)
31 401-59334 SLOT COVER
スロットカバー
(1)
32 401-95006 USB3.1 EXTENSION BOARD
ＵＳＢ３．１拡張基板
(1)
33 402-10504 RS-232C PANEL BOARD
ＲＳ−２３２Ｃ ２ポート拡張インターフェイス基板
(1)
34 402-15310 CXP-IF IP BOARD
コアックスＩＦ画像処理基板
(1)
35 402-14874 VGA BOARD
グラフィックボード
(1)
36 402-00783 FILTER COVER
フィルターカバー
(1)
37 402-00784 PC FILTER
ＰＣフィルター
(1)
38 402-21045 PC_LICENSE_PL
ＰＣライセンスプレート
(1)
39 HX-0056700-00 TIE MOUNT
タイマウント
(4)
40 401-57101 LOW HEAD SCREW(K3X5)
低頭ネジ（Ｋ３Ｘ５）
(4)
41 401-62190 ONE SIDE PAN HEAD MACHINE SCRE
ワンサイドなべ小ねじ
(2)
42 402-01377 SSD COVER
ＳＳＤカバー
(1)
43 402-01443 SSD BRACKET
ＳＳＤブラケット
(1)
44 402-01444 SSD BRACKET HOLDER
ＳＳＤブラケット ホルダー
(1)
45 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(2)
46 401-94385 SSD HOOK
ＳＳＤフック
(1)
47 402-03689 SSD
ＳＳＤ
1
48 402-18425 REAR_ELECT_UNIT_ASY_RV-2 3DH
リア電装組＿ＲＶ−２ ３ＤＨ
1
49 402-14589 REAR CONNECTER BRACKET 3DH
リアコネクターブラケット ３ＤＨ
(1)
50 401-57216 AIR MACHINE BRACKET
エア機器ブラケット
(1)
51 401-57217 LUN CONNECTOR PLATE
ＬＵＮコネクタープレート
(1)
52 401-57218 REAR ELECTRIC BASE
リア電装ベース
(1)
53 401-57219 REAR BASE BRACKET
リアベースブラケット
(1)
54 401-57220 POWER_BRACKET
電源ブラケット
(1)
55 401-57221 POWER SUPPLY CABLE BRACKET
電源供給ケーブルブラケット
(1)
56 402-15966 CONNECTOR PANEL GUARD 3DH
コネクターパネルガード ３ＤＨ
(1)
57 401-58290 MOTOR CONTROLER
モーターコントローラドライバ
(1)
58 401-58288 STOPPER
留め金具
(2)
59 400-63473 DIN_RAIL
ディンレール
(1)
60 401-57227 BAR_GROUND
アース バー
(1)
61 HX-0033900-00 STUD
基板パーツ
(6)
62 HK-0883500-10 BLOCK TERMINAL
ブロックターミナル
(7)
63 HK-0858900-00 BLOCK TERMINAL
ターミナル
(1)
64 401-57288 CABLE DUCT W30 L160
配管ダクト Ｗ３０ Ｌ１６０
(1)
65 401-57289 CABLE DUCT W30 L175
配管ダクト Ｗ３０ Ｌ１７５
(1)
66 401-57290 CABLE DUCT W30 L260
配管ダクト Ｗ３０ Ｌ２６０
(1)
67 401-57291 CABLE DUCT W40 L240
配管ダクト Ｗ４０ Ｌ２４０
(1)
68 401-57292 CABLE DUCT W40 L260
配管ダクト Ｗ４０ Ｌ２６０
(1)
69 401-57293 CABLE DUCT W40 L480
配管ダクト Ｗ４０ Ｌ４８０
(1)
70 401-58253 NOISE FILTER
ノイズフィルタ
(1)
71 HK-0895500-30 BLOCK TERMINAL
端子台
(1)
72 HB-0007800-0B TIMER
タイマー
(1)
73 HK-0896200-80 CONNECTOR
コネクタ
(1)
74 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(5)
75 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(21)
76 SM-6050802-TT SCREW M5 L=8
六角穴ボルト Ｍ５ Ｌ＝８
(8)
77 SM-6061002-TT SCREW M6 L=10
六角穴ボルト Ｍ６ Ｌ＝１０
(2)
78 WP-0430801-SC WASHER M4
平座金 Ｍ４
(9)
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(12)
80 SL-4030891-SC SCREW M3X8
座金付きなべ小ねじセムス Ｍ３ Ｌ＝８
(2)
81 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(31)
82 SL-4041691-SC SCREW M4 L=16
座金付きなべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１６
(2)
83 401-58531 CORD LOCK
コンジット
(1)
84 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじセムス Ｍ４ Ｌ＝１０
(5)
85 401-58457 AIR WIRE ASM
エアワイヤー組
(1)
86 HX-0023300-00 CLIP
束線バンド
(3)
87 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
88 401-58532 LOCK NUT
ロックナット
(1)
89 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ４ Ｌ＝８
(12)
90 EZ-7300011-95 SHEET MARK(BNM7PN10)9.5X1M WHT
マークシート（ＢＮＭ７ＰＮ１０）９．５ＭＭＸ１Ｍ ＷＨＴ
(0.1)
91 WT-0430002-KN WASHER M4
歯付き座金 Ｍ４
(12)
92 401-58506 IOC PCB ASM
ＩＯＣ基板組
(1)
93 402-11956 CONNECTOR PANEL BRACKET
コネクターパネルブラケット
(1)
94 402-11662 CONNECTER PANEL BRACKET1
コネクターパネルブラケット1
(1)
95 402-11957 CONNECTOR PANEL BRACKET
コネクターパネルブラケット
(1)
96 402-11658 CONNECTOR PANEL BRACKET2
コネクターパネルブラケット２
(1)
97 401-58449 IF-U WIRE ASM
ＩＦ−Ｕワイヤー組
1
98 401-58450 IF-L WIRE ASM
ＩＦ−Ｌワイヤー組
1
