- 112 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-58537 ANCHOR MOUNT アンカーマウント 4 2 401-57231 BEARING ベアリング 6 3 401-57232 BEARING ベアリング 2 4 401-57234 RETAINER SHAFT フランジ付き 軸受 4 5 401-57235 TIMING BELT (1722-3…
- 111 -

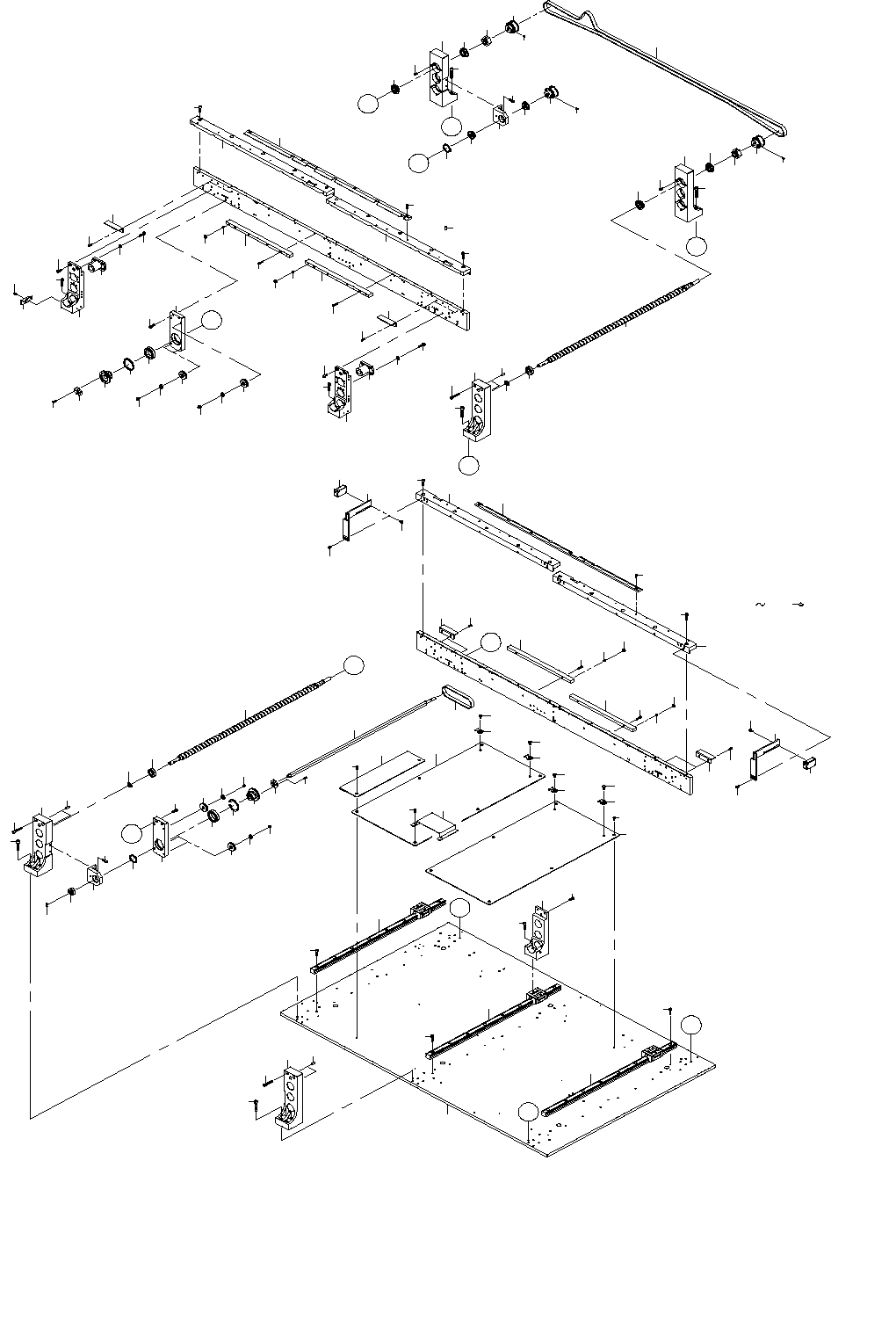

56.PWB CONVEYOR COMPONENTS(2)
基板搬送関係（２）
１
２
２８
２７
３３
３３
２
２８
２７
２８
２
２７
３
３
４
４
４
５
４
６
８
１０
５２
１２
４０
４０
１５
２４
２４
２４
１７
１７
１７
１８
１９
１９
２０
２０
２１
２１
２１
２２
２２
２３
２３
３０ ３２
３４
３４
３５
３５
３７
３７
３８
３８
３９
４１
４２
４２
４６
４６
４６
２４
４６
５６
４６
４６
４９
４９
４５
４５
４２
４２
５３
５３
５２
４６
４６
５１
５１
５１
１４
４７
４７
４７
４５
４５
４５
４２
５０
４３
４３
４８
４８
４８
４８
４８
５７
１０
１４
１８
１０
１１
２５
９
４１
３８
９
Ａ
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
Ｄ
２６
４４
１３
Ｄ
７
４４
１３
２６
４６
３６
１６
５８
５８
７
２６
１３
４４
２５
７
２６
７
１３
４４
５９
４２
４２
５９
５９
４２
５９
４２
１１
１
５０
１
５０
１
５０
Ｆ
Ｆ
Ｅ
Ｅ
５６
２９
２
２７
２８
６０
４２
４２
５５
５４
６１
６１
４２
５７
５７
６２
- 112 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58537 ANCHOR MOUNT
アンカーマウント
4
2 401-57231 BEARING
ベアリング
6
3 401-57232 BEARING
ベアリング
2
4 401-57234 RETAINER SHAFT
フランジ付き 軸受
4
5 401-57235 TIMING BELT (1722-3GT-9)
タイミング ベルト （１７２２−３ＧＴ−９）
1
6 401-57236 TIMING BELT (240-3GT-9)
タイミング ベルト （２４０−３ＧＴ−９）
1
7 401-57247 BEARING
ベアリング
16
8 401-57241 SENSOR DOG (F)
センサドグ （Ｆ）
1
9 401-57242 BEARING HOLDER (REAR)
ベアリング ホルダ リア
2
10 401-57243 BEARING HOLDER (FRONT)
ベアリング ホルダ フロント
3
11 401-57244 RAIL STAY (A)
レール ステイ Ａ
2
12 401-57245 STAY_RAIL (C)
レールステイ （Ｃ）
1
13 401-57248 BEARING SHAFT
ベアリング シャフト
16
14 401-57250 BALL BEARING
ボール ベアリング
2
15 RE-0400000-KP E-RING 4
Ｅ形止め輪 ４
1
16 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３×８
3
17 PH-0400102-C0 STRAIGHT PIN
平行ピン
6
18 RC-0100001-KP SNAP RING M10
Ｃ形止め輪９．３
2
19 RC-1850001-KP SNAP RING 18.5
Ｃ形止め輪 １８．５
2
20 RC-3200002-KP C RING
Ｃ形止め輪
2
21 401-57251 LM GUIDE
ＬＭガイド
3
22 401-57253 BACK UP PLATE(RV2)
バックアップ用プレート
2
23 401-57256 TRAPEZOIDAL SCREW(RV2)
台形ねじ（ＲＶ２）
2
24 401-57260 PC BOARD GUIDE
基板ガイド
4
25 401-57261 UPPER GUIDE
アッパーガイド
2
26 401-57262 BEARING PLATE
ベアリングプレート
4
27 401-57263 PULLEY SHAFT B
プーリーシャフト（Ｂ）
6
28 401-57264 FOLLOW MOVE PULLEY
従動プーリー
6
29 401-57230 BEARING
ベアリング
1
30 401-57266 COLOR CHIP A
カラーチップ Ａ
1
31 401-57267 COLOR CHIP B
カラーチップ Ｂ
1
32 401-57268 COLOR CHIP C
カラーチップ Ｃ
1
33 401-57272 DRIVING PULLEY HOLDER
駆動プーリーホルダ
2
34 401-57273 DRIVING PULLEY
駆動プーリー
2
35 401-57274 SPLIN BRACKET
スプラインブラケット
2
36 401-57277 CONVEYOR BASE(RV2)
コンベアベース（ＲＶ−２）
1
37 401-57278 HOLDER(1)
ホルダ （１）
2
38 401-57279 PULLEY (A)
プーリー（Ａ）
3
39 401-57280 SPLINE SHAFT(RV2)
スプラインシャフト（ＲＶ２）
1
40 401-57282 NUT (ATM14R-TNBC)
ナット ＡＴＭ１４Ｒ−ＴＮＢＣ
2
41 401-57283 NUT (M10)
ナット Ｍ１０
2
42 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
30
43 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
10
44 SM-6031202-TT SCREW M3 L=12
六角穴ボルト Ｍ３ Ｌ＝１２
8
45 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
13
46 SM-6041402-TT SCREW M4 L=14
六角穴ボルト Ｍ４ Ｌ＝１４
52
47 SM-6042502-TT SCREW M4 L=25
六角穴ボルト Ｍ４ Ｌ＝２５
9
48 SM-6052502-TT SCREW M5 L=25
六角穴ボルト Ｍ５ Ｌ＝２５
20
49 SM-1030801-SP SCREW M3X0.5 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
10
50 SM-1040801-SP SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
4
51 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
6
52 WP-0450801-SD WASHER 4.5X10X0.8
平座金 ４．５Ｘ１０Ｘ０．８
8
53 401-57300 BEARING
ベアリング
2
54 401-58468 BOARD SENSOR R CABLE ASM
ボードセンサーＲケーブル組
1
55 401-58469 BOARD SENSOR L CABLE ASM
ボードセンサーＬケーブル組
1
56 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
4
57 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
6
58 401-57281 TRANSPORT SENSOR BRACKET
搬送センサブラケット
2
59 401-59256 BELT GUIDE
ベルトガイド
8
60 401-61899 GUIDE COVER
ガイドカバー
1
61 SL-4030891-SC SCREW M3X8
座金付きなべ小ねじセムス Ｍ３ Ｌ＝８
4
62 401-73104 SEARCH PLATE
サーチプレート
1
- 113 -
