- 13 -

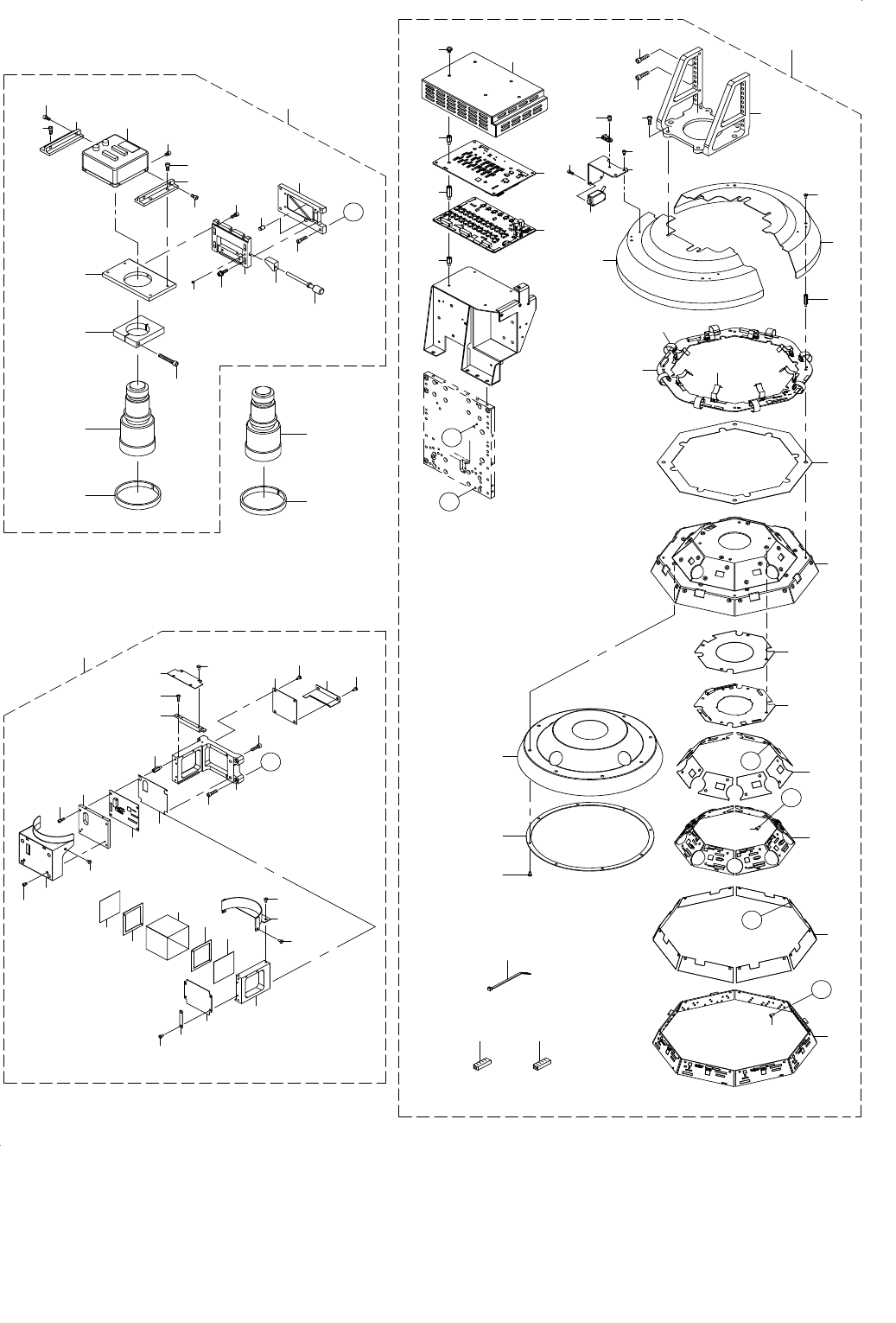

7. HEAD COMPONENTS(2)
ヘッド関係（２）
2
3
4
56
6
7
8
10
9
11
11
12
1
3
14
15
16
17
18
19
20
21
22
22
22
22
24
25
27
28
28
29
29
30
31
32
33
5
57
37
38
39
1
40
41
42
43
44
44
45
46
47
48
49
49
50
51
51
51
51
51
51
51
52
53
54
54
55
55
36
75
76
59
60
60
61
62
63
64
65
66
67
68
69
69
70
70
70
71
72
73
74
58
A
A
B
B
D
D
C
C
26
78
77
34
35
23
- 14 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-57743 ILLUMI_UNIT_ASY_R-L_RV-2
照明ユニット組＿Ｒ−Ｌ流れ＿ＲＶ−２
1
2 401-51131 LED AGG PCB ASM
ＬＥＤ ＡＧＧ基板組
(1)
3 401-51137 LED MASTER PCB ASM
ＬＥＤ マスタ基板組
(1)
4 401-51155 LED SLAVE PCB ASM
ＬＥＤ ＳＬＡＶＥ基板組
(1)
5 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.03)
6 401-51134 LED TOP PCB ASM
ＬＥＤ ＴＯＰ基板組
(1)
7 401-51135 LED MID PCB ASM
ＬＥＤ ＭＩＤ基板組
(8)
8 401-51136 LED LOW PCB ASM
ＬＥＤ ＬＯＷ基板組
(8)
9 HW-0024500-80 FLAT CABLE
フラットケーブル
(8)
10 HW-0024501-00 FLAT CABLE
フラットケーブル
(8)
11 401-57043 RV2 ILL COVER
ＲＶ２  照明カバー
(2)
12 401-57044 INSULATING SHEET
絶縁シ−ト
(1)
13 401-57045 BASE_PC BOARD
基板ベ−ス
(1)
14 401-57046 ILLUMINATOR (RING)
拡散板 （ＲＩＮＧ）
(1)
15 401-57047 RETAINER_ILLUMINATOR
拡散板押え
(1)
16 401-57048 TAPE (LOW)_HEAT-RESISTING
耐熱テ−プ（ＬＯＷ）
(8)
17 401-57049 TAPE (MID)_HEAT-RESISTING
耐熱テ−プ（ＭＩＤ）
(8)
18 401-57050 TAPE (TOP)_HEAT-RESISTING
耐熱テ−プ（ＴＯＰ）
(1)
19 401-57051 BRACKET_ILLUMINATION
照明ブラケット
(1)
20 401-57052 LED DRIVE PC BOARD COVER
ＬＥＤドライブ基板カバー
(1)
21 401-57053 SPACER (HEXAGON) M3 L=18
スペーサー（六角） Ｍ３ Ｌ＝１８
(4)
22 401-57071 BOLT SUPER LOW HEAD M3 L=6
六角穴付き極低頭ボルト Ｍ３ Ｌ＝６
(44)
23 401-57055 HEAD SENSOR BRACKET
ヘッドセンサーブラケット
(1)
24 401-58473 BOARD SENSOR HEAD L ASM
ボードセンサーヘッドLセンサー組
(1)
25 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
(2)
26 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
(2)
27 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(4)
28 SM-6052002-TT SCREW M5 L=20
六角穴ボルト Ｍ５ Ｌ＝２０
(4)
29 401-59253 SPACER (HEXAGON) M4 L=10
スペーサー（六角） Ｍ４ Ｌ＝１０
(8)
30 401-59254 SPACER (HEXAGON) M4 L=20
スペーサー（六角） Ｍ４ Ｌ＝２０
(4)
31 SL-4040891-ST SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(5)
32 HX-0023300-00 CLIP
束線バンド
(3)
33 401-58595 EDGE PROTECT W1.6
エッジプロテクタ Ｗ１．６
(0.03)
34 401-58599 TIE ANCHOR
タイアンカー
(1)
35 SM-6040502-TT SCREW M4 L=5
六角穴ボルト Ｍ４ Ｌ＝５
(1)
36 401-57737 PRISM_UNIT_ASY_RV-2
プリズムユニット組＿ＲＶ−２
1
37 401-57057 COVER (2)_COAXIAL
同軸カバ− （２）
(1)
38 401-57058 PRISM HOLDER
プリズムホルダ
(1)
39 401-57059 HEAT RESISTANT TAPE (EPI)
耐熱シ−ト （エピ）
(1)
40 401-57060 BASE_BARREL SHAFT PC BOARD
同軸基板ベース
(1)
41 401-57061 PRISM RETAINER
プリズム押え
(1)
42 401-57062 ILLUMINATOR (COAXIAL)
拡散板（ＣＯＡＸＩＡＬ）
(1)
43 401-57063 PLATE_SHIELD
遮蔽プレ−ト
(1)
44 401-57064 SHEET_RUBBER
ゴム シ−ト
(2)
45 401-57065 BASE_COAXIAL
同軸ベ−ス
(1)
46 401-57066 PLATE_SHIELD REAR
背面遮蔽プレ−ト
(1)
47 401-57067 RETAINER (EPI)_ILLUMINATOR
拡散板押え （ＥＰＩ）
(2)
48 401-57068 COAXIAL COVER(1)
同軸カバー（１）
(1)
49 401-57069 TAPE (EPI)_DOUBLE STICK
両面テープ （ＥＰＩ）
(4)
50 401-57070 SPACER (HEXAGON) M3 L=12
スペーサー（六角） Ｍ３ Ｌ＝１２
(4)
51 401-57071 BOLT SUPER LOW HEAD M3 L=6
六角穴付き極低頭ボルト Ｍ３ Ｌ＝６
(18)
52 401-59210 PLATE(LOWER) INTERCEPTION
遮光板 下
(1)
53 SM-6030402-TT SCREW M3 L=4
六角穴ボルト Ｍ３ Ｌ＝４
(2)
54 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(6)
55 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(6)
56 401-51133 LED EPI PCB ASM
ＬＥＤ ＥＰＩ基板組
(1)
57 EZ-1856506-11 BEAM SPLITTER (50X50X50)
ビ−ム スプリッタ− （５０Ｘ５０Ｘ５０）
(1)
58 401-57738 CAM_UNIT_ASY_15UM-PIX_RV-2
カメラユニット組＿１５ＵＭピクセル＿ＲＶ−２
1
59 401-57074 LENS CLAMP
レンズクランプ
(1)
60 401-57075 CAMERA BRACKET
カメラブラケット
(2)
61 401-57076 CAMERA BASE
カメラベース
(1)
62 401-57077 PLATE_HEIGHT ADJUSTMENT
カメラ高さ調整プレ−ト
(1)
63 401-57078 WEDGE
くさび
(1)
64 401-57079 KNOB_HEIGHT ADJUSTMENT
カメラ高さ調整ノブ
(1)
65 401-57080 ADJUSTMENT HEIGHT BASE
カメラ高さ調整ベース
(1)
66 EZ-1856504-12 IMAGING_LENS X0.366 (KSE37B3)
撮像レンズ Ｘ０．３６６７ （ＫＳＥ３７Ｂ３）
(1)
67 401-59255 SCREW WASHER ASSEMBLY M4 L=16
座金組込六角穴ボルト Ｍ４ Ｌ＝１６
(4)
68 SM-6040502-TT SCREW M4 L=5
六角穴ボルト Ｍ４ Ｌ＝５
(1)
69 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(4)
70 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
(9)
71 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(4)
72 SM-6053502-TT SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
73 401-59259 SET SCREW M3X0.5 L=4
六角穴付止めねじ（平先）Ｍ３Ｘ０．５ Ｌ＝４
(1)
74 401-59326 PARALLEL PIN TYPE B 6X10 H7
平行ピン Ｂ種 ６Ｘ１０ ｈ７
(2)
75 401-58263 CMOS CAMERA
ＣＭＯＳカメラ
(1)
76 401-57073 SPONGE SHEET(T=5 A=10 L=235)
スポンジ シ−ト（Ｔ＝５ Ａ＝１０ Ｌ＝２３５）
(1)
77
#01
EZ-1856505-12 IMAGING_LENS X0.550 (KSE55C2)
撮像レンズ Ｘ０．５５０（ＫＳＥ５５Ｃ２）
1
78
#01
401-60047 SPONGE SHEET(T=10 A=10 L=230)
スポンジ シ−ト（Ｔ＝１０ Ａ＝１０ Ｌ＝２３０）
1
- 15 -

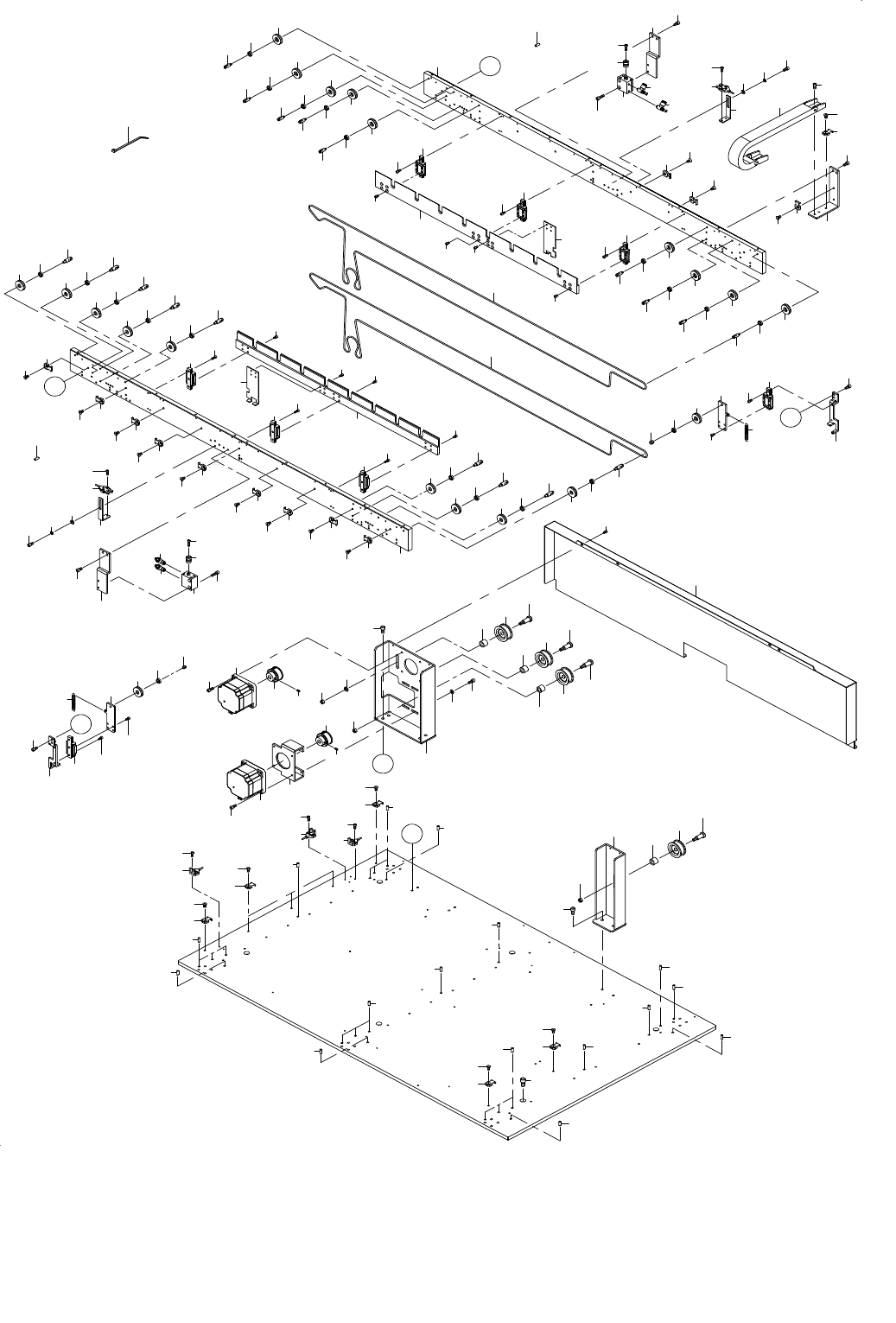

8. PWB CONVEYOR COMPONENTS(1)
基板搬送関係（１）
8
6
7
9
10
10
10
10
10
10
10
10
10
9
10
10
1
0
10
10
10
10
10
10
14
25
14
14
24
16
16
16
17
17
17
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
13
26
27
27
27
28
30
12
31
31
12
30
19
32
32
33
33
34
34
42
42
47
47
48
48
49
49
49
49
11
11
44
44
35
51
51
51
51
51
53
53
53
53
53
53
53
53
52
41
4
4
2
0
41
52
20
4
4
4
4
4
4
4
4
4
4
36
36
36
46
5
5
43
18
51
15
20
45
45
37
3
51
51
51
2
4
4
4
4
4
50
40
51
27
28
19
1
30
12
12
30
31
27
50
38
39
29
30
12
26
21
A
A
4
B
39
20
B
27
38
29
30
12
22
22
27
27
50
20
2
0
50
50
20
20
51
43
54
14
17
16
C
C
43
30
31
12
30
31
12
12
31
30
12
31
30
12
31
30
12
31
30
31
30
12
31
30
12
31
30
12
31
30
12
31
30
12
31
30
12
31
30
12
31
30
12
31
