- 44 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-58285 MOTHER BOARD マザーボード 1 2 EZ-1474020-11 POWER ATX (E NSP3-450P-S20-H 1V) ＡＴＸ電源（ＥＮＳＰ３− ４５０Ｐ−Ｓ２０−Ｈ１Ｖ） 1 3 401-58262 RS232C CABLE ＲＳ２３２Ｃケーブル 1 4 EZ-1838009-…
- 43 -
22.SYSTEM DIAGRAM(3)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（３）
4-1C
1-2D
(CAMERA)
FG
(CAMERA BASE)
FG
Memmory
USB PORT
LAN PORT
LAN
CN14
(P.E.)
FG
(MONITOR BASE)
FG
(CAMERA BASE)
FG
(X BASE)
FG
(CONTROL BOX3)
FG
(E.B.)
FG
(X BASE)
FG
(E.B.)
FG
(E.B.)(P.E.)
FGFG
2-1D
USB EXTENSION
USB BOARD
MONITOR
FGB
CMOS CAMERA
CONNECTOR
PANEL
DCS PCB
POWER LED
HDD LED
1-3C
LCB PCB
DC FAN
FAN
2-3A
2-1D
SSD
HDD BOX
Memmory
PCI I/O BOARD
POSITION BOARD
Memmory
Memmory
CPU
2-1D
MOTHER BOARD
FAN
CPU FAN
BAT
AVR3
44
45
46
47
48
49
2
1
3
4
5
8
7
6
12
11
10
10
10
10
9
14
15
16
17
19
23
24
25
21
18
22
20
27
28
29
30
31
32
33
34
36
38
35
37
39
43
42
41
40
26
13
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58285 MOTHER BOARD
マザーボード
1
2 EZ-1474020-11 POWER ATX (ENSP3-450P-S20-H1V)
ＡＴＸ電源（ＥＮＳＰ３−４５０Ｐ−Ｓ２０−Ｈ１Ｖ）
1
3 401-58262 RS232C CABLE
ＲＳ２３２Ｃケーブル
1
4 EZ-1838009-11 CABLE ATX POWER (WH-M2424-500)
ＡＴＸ電源ケ−ブル（ＷＨ−Ｍ２４２４−５００）
1
5 EZ-1833193-11 CABLE ATX POWER (WH-V0408-500)
ＡＴＸ電源ケ−ブル（ＷＨ−Ｖ０４０８−５００）
1
6 401-58525 CPU COOLER
ＣＰＵクーラー
1
7 EZ-1756676-11 BATTERY (BS10A-H24/2.0L)
バッテリ （ＢＳ１０Ａ−Ｈ２４／２．０Ｌ）
1
8 EZ-1838010-11 CABLE ATX POWER (WH-PS610-850)
ＡＴＸ電源ケ−ブル（ＷＨ−ＰＳ６１０−８５０）
1
9 401-58524 CPU
ＣＰＵ
1
10 401-58267 MEMMORY
メモリ
1
11 401-58284 MOTION CONTROLER
モーションコントローラー
1
12 401-58261 IO BOARD
Ｉ／Ｏボード
1
13 401-58259 SATA CABLE
ＳＡＴＡケーブル
1
14 401-58565 THETA_MOTOR ASM
θモーター組
1
15 401-58307 SSD
ＳＳＤ
1
16 401-58498 LAN EXT CABLE MARKER ASM
ＬＡＮ ＥＸＴケーブルマーカー組
1
17 HK-0896200-80 CONNECTOR
コネクタ
1
18 401-58264 USB3.0 EXTENSION BOARD
ＵＳＢ３．０拡張基板
1
19 401-58491 USB EXT CABLE1 MARKER ASM
ＵＳＢ ＥＸＴケーブル１ マーカー組
1
20 401-58492 USB EXT CABLE2 MARKER ASM
ＵＳＢ ＥＸＴケーブル２ マーカー組
1
21 401-58286 USB BOARD
ＵＳＢ基板
1
22 401-58493 USB EXT CABLE3 MARKER ASM
ＵＳＢ ＥＸＴケーブル３ マーカー組
1
23 401-58390 MB-USBB CABLE(1) ASM
ＭＢ−ＵＳＢＢケーブル組（１）
1
24 401-58391 MB-USBB CABLE(2) ASM
ＭＢ−ＵＳＢＢケーブル組（２）
1
25 401-58392 MB-USBB CABLE(3) ASM
ＭＢ−ＵＳＢＢケーブル組（３）
1
26 401-58300 MONITOR
タッチパネル（２１．５インチ）
1
27 401-58454 DSUB CABLE ASM
ＤＳＵＢケーブル組
1
28 401-58495 USB CABLE MONITOR MARKER ASM
ＵＳＢケーブルモニタマーカー組
1
29 401-58322 MONITOR_POW CABLE ASM
モニタ＿ＰＯＷケーブル組
1
30 401-58291 IMAGE PROCESSING BOARD
画像処理ボード
1
31 401-58263 CMOS CAMERA
ＣＭＯＳカメラ
1
32 401-58496 CAMERA CABLE1 MARKER ASM
カメラケーブル１マーカー組
1
33 401-58497 CAMERA CABLE2 MARKER ASM
カメラケーブル２マーカー組
1
34 401-58403 CAMERA POW CABLE ASM
カメラＰＯＷケーブル組
1
35 401-58508 DCS PCB ASM
ＤＣＳ基板組
1
36 401-58393 MB-DCS CABLE ASM
ＭＢ−ＤＣＳケーブル組
1
37 401-58479 PC LED ASM
ＰＣ ＬＥＤ組
1
38 401-58323 MB-LED CABLE ASM
ＭＢ−ＬＥＤケーブル組
1
39 401-58388 PC_IN(1) WIRE ASM
ＰＣ＿ＩＮ（１）ワイヤー組
1
40 401-58278 ILLUMINATION CONTROL BOARD
照明コントロール基板
1
41 401-58389 FGB-LCB CABLE ASM
ＦＧＢ−ＬＣＢケーブル組
1
42 401-58436 PC_IN(2) WIRE ASM
ＰＣ＿ＩＮ（２）ワイヤー組
1
43 401-58478 PC FAN ASM
ＰＣ ファン組
1
44 401-58327 PE-EB WIRE ASM
ＰＥ−ＥＢワイヤー組
1
45 401-58341 EB-X_BASE WIRE ASM
ＥＢ−Ｘ＿ベースワイヤー組
1
46 401-58404 X-CAM BASE WIRE ASM
Ｘ−ＣＡＭベースワイヤー組
1
47 401-58328 EB-MONITOR BASE WIRE ASM
ＥＢ−ＭＯＮＩＴＯＲベースワイヤー組
1
48 401-58455 CB3-PE WIRE ASM
ＣＢ３−ＰＥワイヤー組
1
49 401-58405 C_BASE-CAMERA WIRE ASM
Ｃ＿ＢＡＳＥ−ＣＡＭＥＲＡワイヤー組
1
- 45 -

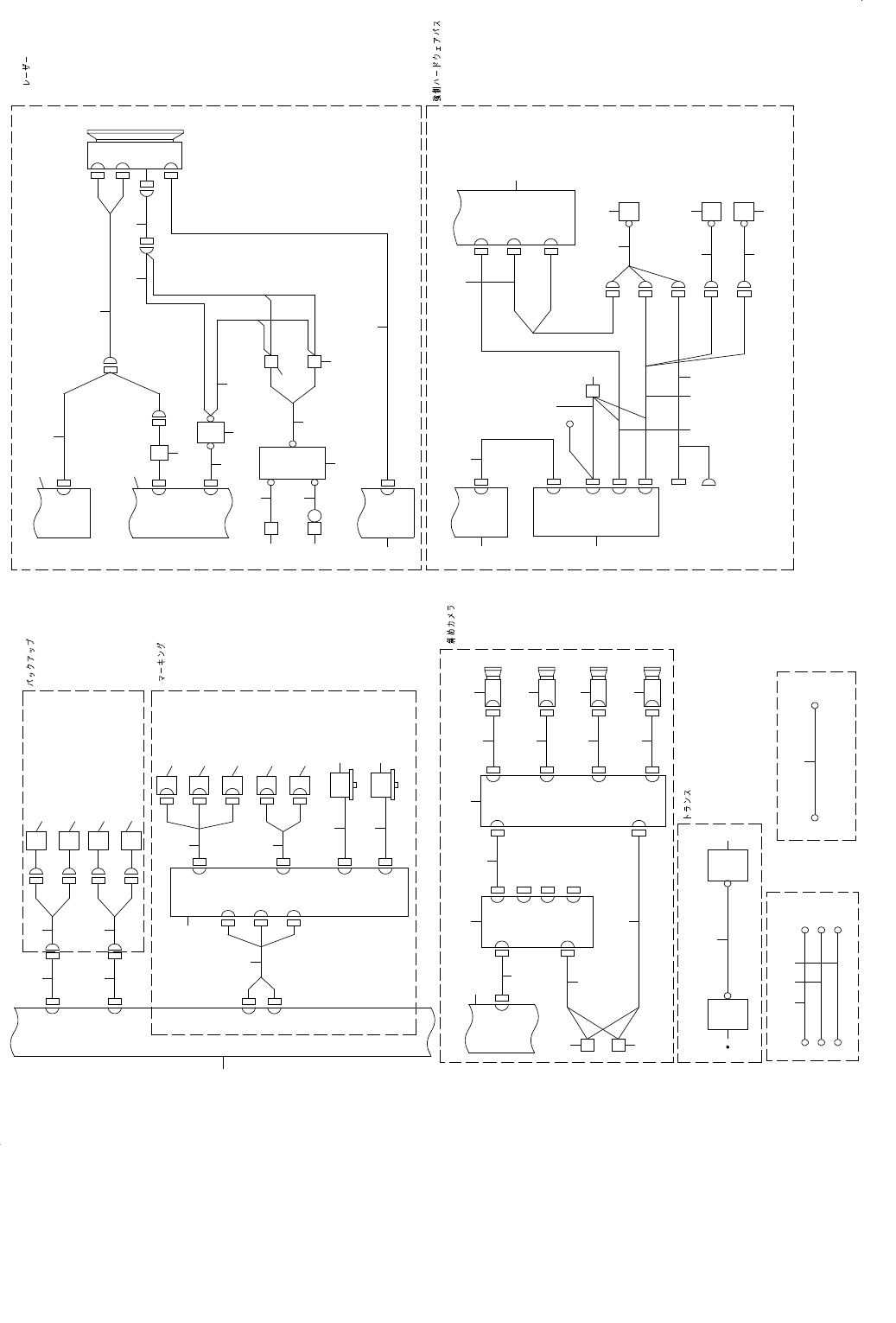

23.SYSTEM DIAGRAM(4)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（４）
4-3B
4-3B
2-4D
OK/NG OP
I/F OP
CN30
OP
3D
OP
OP
OP
OP
OP
PASS_DRV3_10
DRV3_10
PNP ENCORDER
MT MOTOR
MZ MOTOR
MT SENSOR OPEN
MT SENSOR CLOSE
MZ SENSOR TOP
MZ SENSOR LOW
MZ SENSOR MIDDLE
CN31
CN30
CN29
CN28
CN21
CN19
CN5
CN33
CN32
CN27
CN26
CN20
CN16
CN9
CN15
CN14
TB0
XFMR
RY1
AVR4
TB9
TB10
4-1C
MOTHER BOARD
F.G.(E.B.)
TB9
4-4C
4-1B
IOC PCB
2-2D
SRC PCB
TB8
2-2D
DRV3
IOC PCB
EXTENSION BOARD
I/O
FG
TB9
PASS SPEED SW
PASS DIRECTION SW
PASS MODE SW
3-2C
UH1
UH2
MOTHER BOARD
4-3A
TB6
MARKING PCB ASM
BACK UP 2 SENSOR L
BACK UP 2 SENSOR U
BACK UP 1 SENSOR L
BACK UP 1 SENSOR U
IOC PCB
1
23
7
44
5 6 5
6
8
911
13 15
14 16
10
10 10 12 12
17
18
21
19
2423
22
20
25
27 27 27 27
26 28 29 30
31
33 34
32
38
35
36
37
39
40
41
47
46
42
43
44
45
48
51
51
50
49
52 54
53 55
56
57
58
60
59
61
64
65
66
67
69
70 72
71
68
63
62
51
