- 60 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-77932 PROJECTOR BASE PL ATE プロジェクターベース プレ−ト 1 2 401-77933 DRIVE BOARD FIX BRACKET ドライブ基板取付ブラケット 3 3 401-77934 DRIVE …
- 59 -

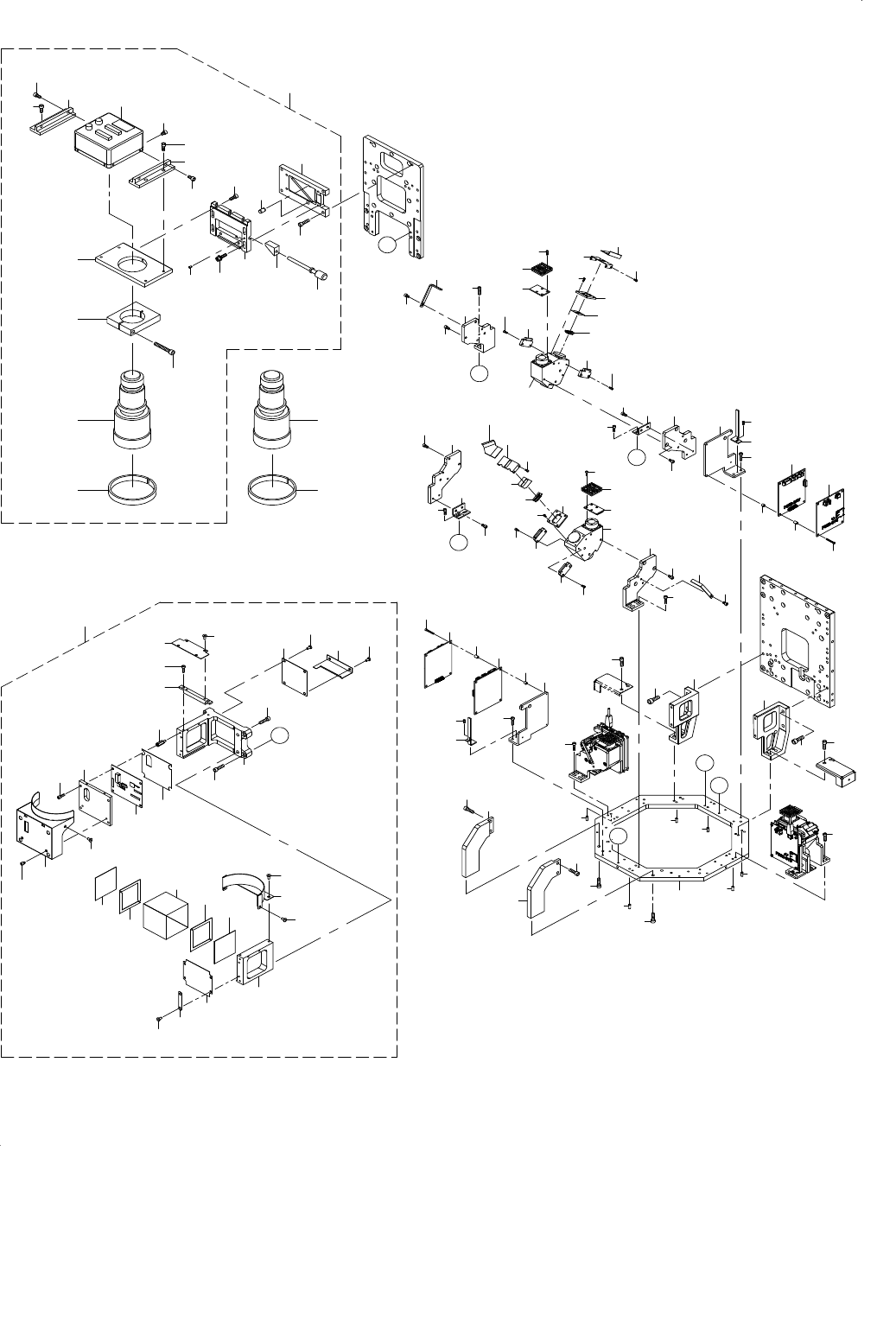

30.HEAD COMPONENTS(2)
ヘッド関係（２）
56
74
73
72
71
70
70
70
69
69
68
67
66
65
64
63
62
61
60
60
59
58
57
D
34
55
55
54
54
53
52
51
51
51
51
51
51
51
50
49
49
48
47
46
45
44
44
43
42
41
40
39
38
37
36
35
D
75
76
1
5
4
6
7
3
2
8
8
8
8
8
8
82
82
82
82
10
10
11
11
11
11
C
C
12
12
13
13
14
25
15
17
18
19
21
20
A
A
29
16
22
23
24
26
27
28
30
31
30
31
21
B
B
19
26
18
24
17
15
16
14
25
27
81
81
80
29
80
22
23
80
80
80
80
32
32
32
28
32
33
33
33
33
77
77
77
77
78
78
79
79
9
9
20
- 60 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-77932 PROJECTOR BASE PLATE
プロジェクターベース プレ−ト
1
2 401-77933 DRIVE BOARD FIX BRACKET
ドライブ基板取付ブラケット
3
3 401-77934 DRIVE BOARD RE FIX BRACKET
ドライブ基板リア取付ブラケット
1
4 401-77935 BASE REAR STAY L
ベース リア ステイ Ｌ
1
5 401-77936 BASE REAR STAY R
ベース リア ステイ Ｒ
1
6 401-77937 BASE RIB L
ベースリブ Ｌ
1
7 401-77938 BASE RIB R
ベースリブ Ｒ
1
8 PH-0300082-C0 PIN
平行ピン
12
9 SM-6031202-TT SCREW M3 L=12
六角穴ボルト Ｍ３ Ｌ＝１２
8
10 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
4
11 SM-6041402-TT SCREW M4 L=14
六角穴ボルト Ｍ４ Ｌ＝１４
8
12 SM-6051602-TT SCREW M5 L=16
六角穴ボルト Ｍ５ Ｌ＝１６
4
13 401-77939 PROJECTOR
プロジェクター
1
14 401-77940 HEATSINK PROJECTOR
プロジェクターヒートシンク
1
15 401-77941 DMD FIX PLATE R
ＤＭＤ固定プレート Ｒ
1
16 401-77942 DMD FIX PLATE L
ＤＭＤ固定プレート Ｌ
1
17 401-77943 DMD BASE PLATE
ＤＭＤベースプレート
1
18 401-77944 DMD HOLD PLATE
ＤＭＤホールドプレート
1
19 401-77945 INSULATION TAPE
絶縁テープ
1
20 401-77946 PROJECTOR FIX PLATE1
プロジェクター取付プレート１
1
21 401-77947 PROJECTOR FIX PLATE2
プロジェクター取付プレート２
1
22 401-76696 PS3D-DRV PCB ASM
ＰＳ３Ｄ−ＤＲＶ 基板組図
1
23 401-76697 PS3D-SYS PCB ASM
ＰＳ３Ｄ−ＳＹＳ 基板組図
1
24 401-76698 PS3D-DMD PCB ASM
ＰＳ３Ｄ−ＤＭＤ 基板組図
1
25 401-76699 PS3D-WLED PCB ASM
ＰＳ３Ｄ−ＷＬＥＤ 基板組図
1
26 401-76734 MICROMIRROR ARRAY
マイクロミラーアレイ
1
27 401-78352 DMD CN RESTRAINED PLATE
ＤＭＤ コネクター 抑え
1
28 401-78353 DRIVE CN RESTRAINED PLATE
ＤＲＩＶＥ コネクター 抑え
1
29 401-78354 PROJECTOR SUPPORT
プロジェクターサポート
1
30 401-78355 SPACER M2-L4
スペーサー （Ｍ２−Ｌ４）
4
31 401-79725 SPACER M2-L6
スペーサー （Ｍ２−Ｌ６）
4
32 SM-6020402-TT SCREW M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
5
33 SM-6020502-TT SCREW M2 L=5
六角穴ボルト Ｍ２ Ｌ＝５
4
34 401-57737 PRISM_UNIT_ASY_RV-2
プリズムユニット組＿ＲＶ−２
1
35 401-51133 LED EPI PCB ASM
ＬＥＤ ＥＰＩ基板組
(1)
36 EZ-1856506-11 BEAM SPLITTER (50X50X50)
ビ−ム スプリッタ− （５０Ｘ５０Ｘ５０）
(1)
37 401-57057 COVER (2)_COAXIAL
同軸カバ− （２）
(1)
38 401-57058 PRISM HOLDER
プリズムホルダ
(1)
39 401-57059 HEAT RESISTANT TAPE (EPI)
耐熱シ−ト （エピ）
(1)
40 401-57060 BASE_BARREL SHAFT PC BOARD
同軸基板ベース
(1)
41 401-57061 PRISM RETAINER
プリズム押え
(1)
42 401-57062 ILLUMINATOR (COAXIAL)
拡散板（ＣＯＡＸＩＡＬ）
(1)
43 401-57063 PLATE_SHIELD
遮蔽プレ−ト
(1)
44 401-57064 SHEET_RUBBER
ゴム シ−ト
(2)
45 401-57065 BASE_COAXIAL
同軸ベ−ス
(1)
46 401-57066 PLATE_SHIELD REAR
背面遮蔽プレ−ト
(1)
47 401-57067 RETAINER (EPI)_ILLUMINATOR
拡散板押え （ＥＰＩ）
(2)
48 401-57068 COAXIAL COVER(1)
同軸カバー（１）
(1)
49 401-57069 TAPE (EPI)_DOUBLE STICK
両面テープ （ＥＰＩ）
(4)
50 401-57070 SPACER (HEXAGON) M3 L=12
スペーサー（六角） Ｍ３ Ｌ＝１２
(4)
51 401-57071 BOLT SUPER LOW HEAD M3 L=6
六角穴付き極低頭ボルト Ｍ３ Ｌ＝６
(18)
52 401-59210 PLATE(LOWER) INTERCEPTION
遮光板 下
(1)
53 SM-6030402-TT SCREW M3 L=4
六角穴ボルト Ｍ３ Ｌ＝４
(2)
54 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(6)
55 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(6)
56 401-57738 CAM_UNIT_ASY_15UM-PIX_RV-2
カメラユニット組＿１５ＵＭピクセル＿ＲＶ−２
1
57 401-58263 CMOS CAMERA
ＣＭＯＳカメラ
(1)
58 401-57073 SPONGE SHEET(T=5 A=10 L=235)
スポンジ シ−ト（Ｔ＝５ Ａ＝１０ Ｌ＝２３５）
(1)
59 401-57074 LENS CLAMP
レンズクランプ
(1)
60 401-57075 CAMERA BRACKET
カメラブラケット
(2)
61 401-57076 CAMERA BASE
カメラベース
(1)
62 401-57077 PLATE_HEIGHT ADJUSTMENT
カメラ高さ調整プレ−ト
(1)
63 401-57078 WEDGE
くさび
(1)
64 401-57079 KNOB_HEIGHT ADJUSTMENT
カメラ高さ調整ノブ
(1)
65 401-57080 ADJUSTMENT HEIGHT BASE
カメラ高さ調整ベース
(1)
66 EZ-1856504-12 IMAGING_LENS X0.366 (KSE37B3)
撮像レンズ Ｘ０．３６６７ （ＫＳＥ３７Ｂ３）
(1)
67 401-59255 SCREW WASHER ASSEMBLY M4 L=16
座金組込六角穴ボルト Ｍ４ Ｌ＝１６
(4)
68 SM-6040502-TT SCREW M4 L=5
六角穴ボルト Ｍ４ Ｌ＝５
(1)
69 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(4)
70 SM-6041002-TT SCREW M4 L=10
六角穴ボルト Ｍ４ Ｌ＝１０
(9)
71 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(4)
72 SM-6053502-TT SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
73 401-59259 SET SCREW M3X0.5 L=4
六角穴付止めねじ（平先）Ｍ３Ｘ０．５ Ｌ＝４
(1)
74 401-59326 PARALLEL PIN TYPE B 6X10 H7
平行ピン Ｂ種 ６Ｘ１０ ｈ７
(2)
75
#01
EZ-1856505-12 IMAGING_LENS X0.550 (KSE55C2)
撮像レンズ Ｘ０．５５０（ＫＳＥ５５Ｃ２）
1
76
#01
401-60047 SPONGE SHEET(T=10 A=10 L=230)
スポンジ シ−ト（Ｔ＝１０ Ａ＝１０ Ｌ＝２３０）
1
77 SM-6020602-TT SCREW M2 L=6
六角穴ボルト Ｍ２ Ｌ＝６
8
78 SM-6021602-TT SCREW M2 L=16
六角穴ボルト Ｍ２ Ｌ＝１６
4
79 SM-6030502-TT SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
1
80 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
8
81 SM-6030802-TT SCREW M3 L=8
六角穴ボルト Ｍ３ Ｌ＝８
2
82 SM-6031202-TT SCREW M3 L=12
六角穴ボルト Ｍ３ Ｌ＝１２
2
- 61 -

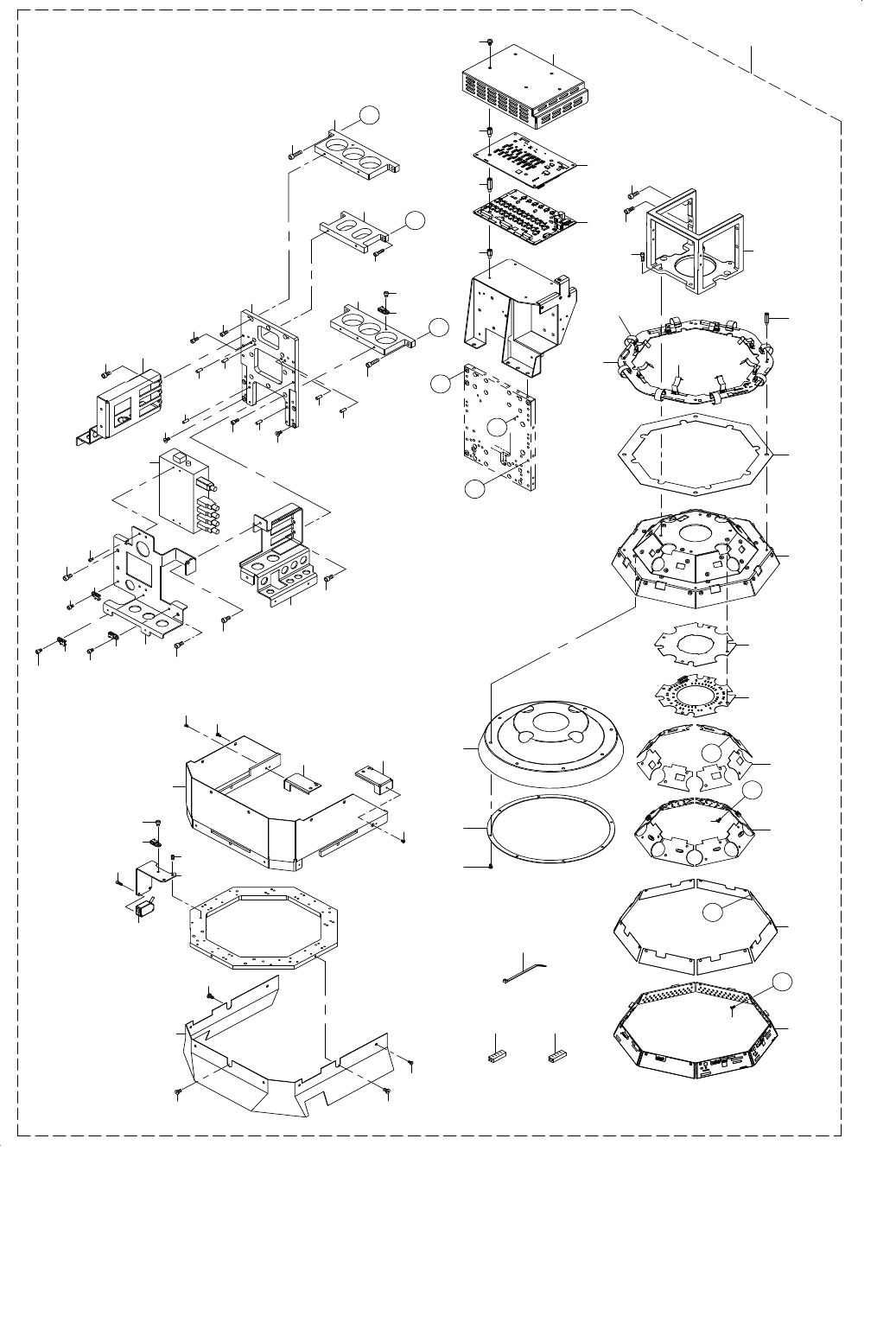

31.HEAD COMPONENTS(3)
ヘッド関係（３）
2
3
4
6
7
8
10
9
12
13
14
15
16
17
18
19
20
21
22
22
22
27
28
28
29
29
30
31
32
33
5
1
A
A
B
B
11
34
36
38
38
37
39
41
42
42
42
42
43
44
44
44
44
46
46
46
42
47
48
48
48
48
48
53
53
52
51
54
45
45
54
45
54
35
54
25
44
44
22
22
D
D
E
E
C
40
C
50
49
24
26
25
35
54
23
